车床用复合旋转支撑底座结构设计

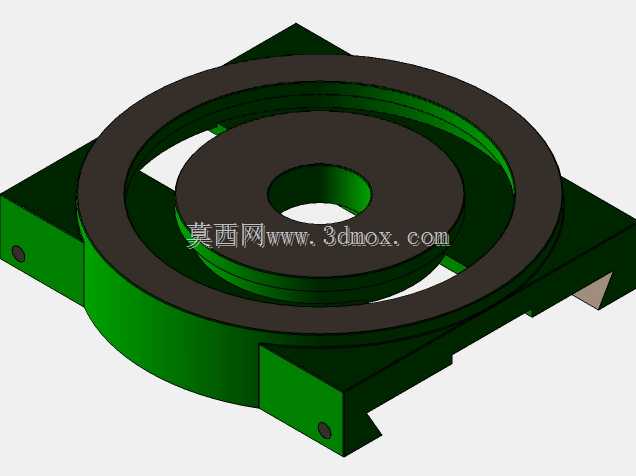

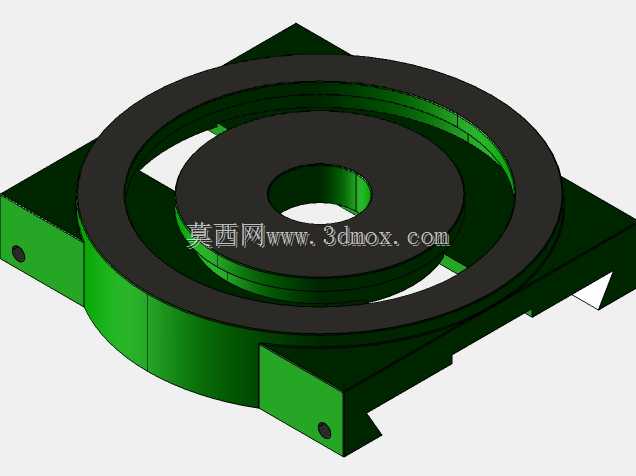

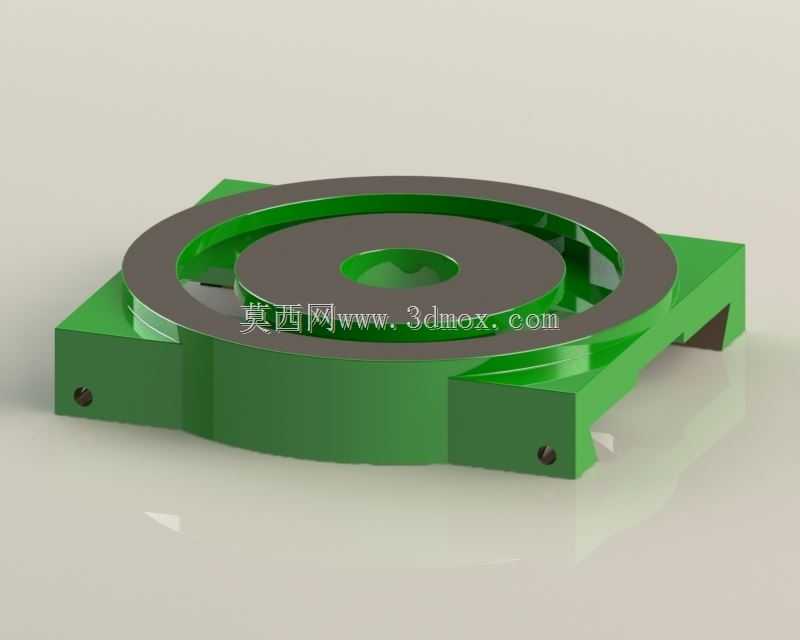

　　这款复合旋转底座是普通卧式车床升级改造、小型精密仪表车床工装适配场景下的核心支撑构件，主要承担车床上部回转工装的承载、旋转导向与定位锁紧功能，适配小型金属工件车削加工时的多工位回转加工需求，可在不改动车床原有床身安装接口的前提下，拓展车床的复合加工角度范围，解决传统车床刀架或工装只能沿固定轴向进给、无法实现工位回转切换的痛点。从结构设计逻辑来看，底座采用分体式组合结构，下部为方形安装基体，四个角位预留了与车床床身或工装平台连接的沉头安装孔，安装时可通过内六角螺栓直接固定在床身T型槽或专用工装平台上，安装基准面经过平面度公差管控，安装后整体平面跳动可控制在0.02mm以内，避免回转过程中出现偏摆。上部的环形回转支撑面采用分层嵌套设计，

　　内层中心孔为定位基准孔，可与上部回转工装的定位轴颈配合，配合公差选用H7/g6间隙配合，既保证回转时的顺畅度，又能控制径向窜动量在合理范围内；中层环形槽为回转导向槽，内置减磨衬垫，降低回转面的摩擦系数，外层环形平面为承载面，可承受上部工装及工件的垂直载荷，经受力校核，在额定载荷下不会出现塑性变形。底座两侧预留的锁紧螺钉孔，可在回转工位调整到位后，通过紧定螺钉锁定回转角度，避免加工过程中出现工位偏移，锁紧点位对称分布，锁紧力均匀作用在回转面上，不会造成局部应力集中导致的回转面变形。外形尺寸方面，方形安装基体的边长适配多数小型车床的中拖板安装尺寸，整体高度控制在较低范围，避免安装后工装重心过高影响加工稳定性，安装边界无突出干涉结构，

　　可兼容周边的刀架、进给机构的运动行程，不会出现运动干涉问题。在实际加工应用中，这款底座可搭配多工位刀架、角度工装使用，完成工件的多面车削、倒角、切槽等工序，无需多次拆装工件重新找正，能有效缩短小型复杂金属零件的加工辅助时间，提升加工效率。结构设计时充分考虑了加工工艺性，基体的外形结构可通过普通铣床、车床完成粗加工，回转配合面经过精磨处理，无需特殊加工设备即可完成制造，后期维护时只需定期清理导向槽内的切屑、加注润滑脂即可保证回转精度，维护成本较低。
