L型带腰型孔安装固定连接支架

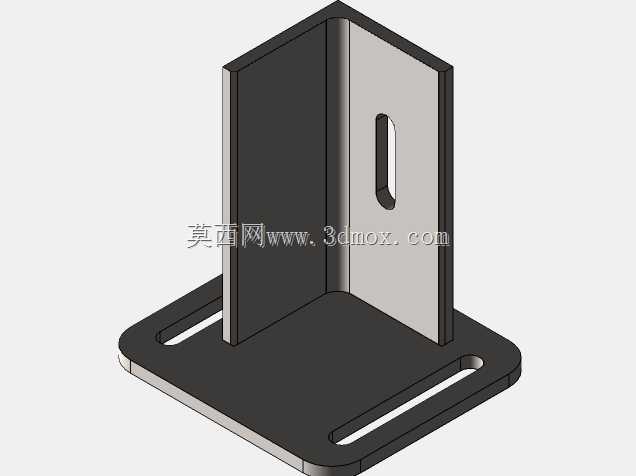

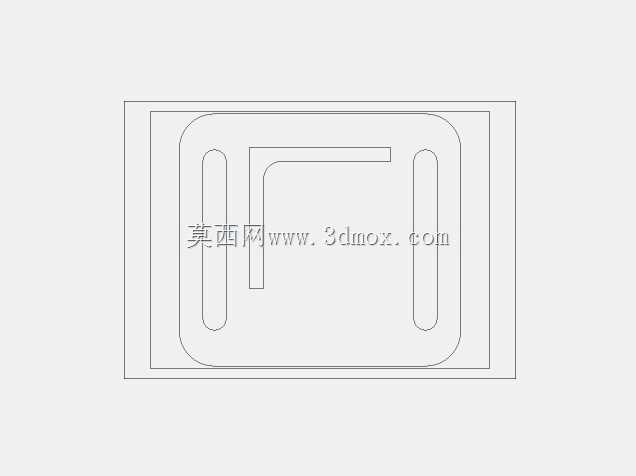

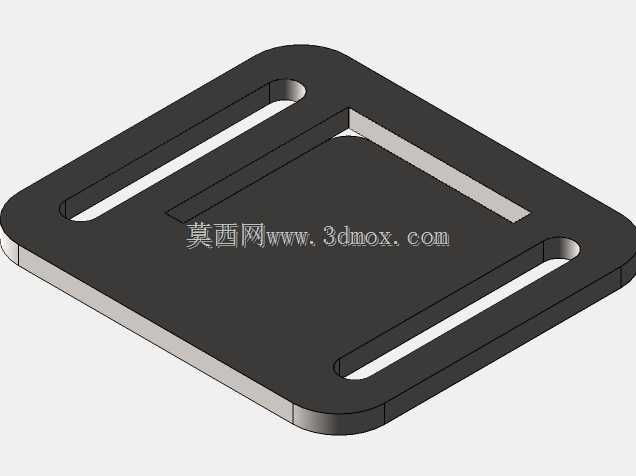

　　这款L型结构的连接固定支架，多用于气动、电气类管路或小型动力元件的侧向安装场景，在自动化生产线的气动回路布设、小型能源输送管路排布中十分常见，可实现元件与安装基面的垂直过渡固定，避免元件直接贴装基面带来的走线干涉、散热不足问题。从结构设计来看，支架采用一体化折弯成型工艺，底部为水平安装法兰面，两个互相垂直的立板形成直角支撑结构，整体无拼接焊缝，结构刚性更稳定，长期受侧向载荷时不易出现焊缝开裂、形变错位的问题。底部法兰面开设两条平行的长圆形腰型孔，这类孔型的设计初衷是给安装调试预留足够的调整余量，现场安装时无需严格对齐预制孔位，可沿腰型孔长度方向微调支架的固定位置，补偿基面加工的孔位误差，适配不同安装间距的基面固定需求，

　　降低现场安装的对位难度。垂直立板上同样开设单条竖向腰型孔，用于固定待安装的管路、气缸或小型传感元件，可实现元件的上下高度微调，方便调试时调整元件的安装高度，匹配不同的对接高度需求，避免硬对接带来的应力集中。设计时充分考虑了安装边界的避让需求，底部法兰的四个角做了圆角处理，既可以避免安装时锐边划伤操作人员，也能在狭窄安装空间内减少与周边构件的干涉，适配紧凑的设备内部安装空间。立板与底板的折弯处预留了合理的折弯内R角，既符合钣金折弯的工艺要求，避免折弯处出现应力集中开裂，也能保证立板与底板的垂直精度，安装后立板不会出现倾斜偏移，保证被固定元件的安装姿态符合设计要求。这类支架的材质多选冷轧钢板或不锈钢板，表面可根据使用场景做喷塑、

　　镀锌处理，适配普通工业环境或有防腐需求的食品、化工类生产场景，在小型气动元件安装、电气线槽固定、轻型传感器支座等场景下，都能提供稳定的支撑固定作用，相比直角角码类固定件，其一体化的结构承重能力更强，腰型孔的调节设计也更适配工业现场的灵活安装需求，无需额外加工改制即可直接投入使用，减少现场二次加工的工作量。
