长型电气母线圆柱固定支架结构

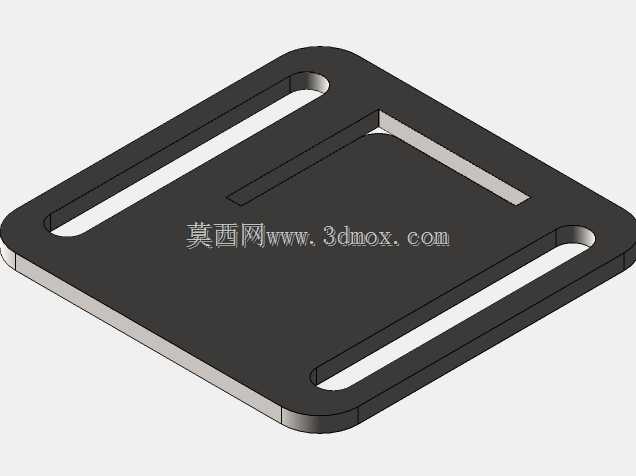

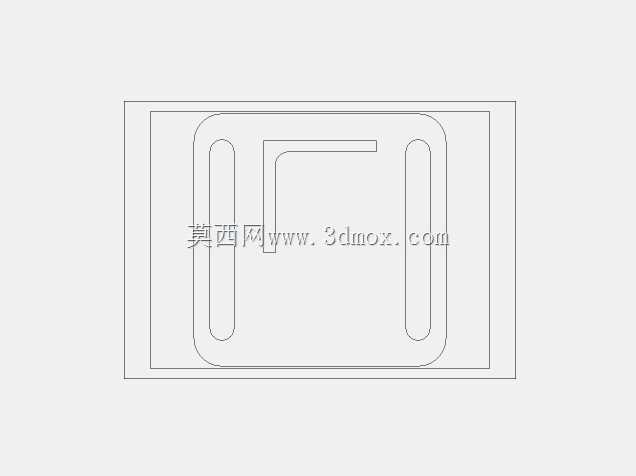

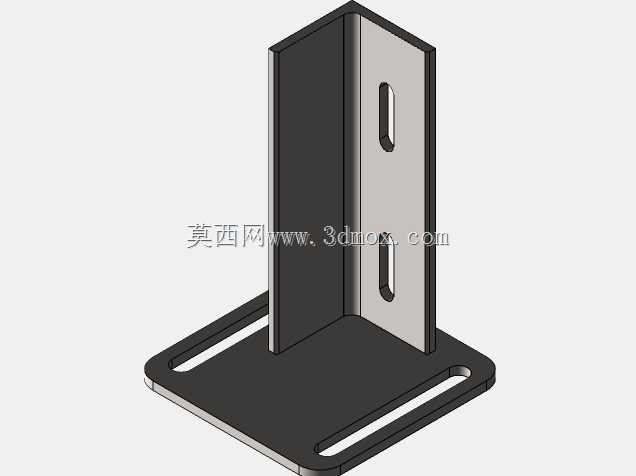

　　这款钣金折弯成型的支撑构件，主要应用于低压配电柜体内部、工业电气布线桥架的配套安装场景，核心作用是对圆柱形电气母线、绝缘防护套管类部件提供侧向支撑与位置固定，避免母线在长期运行中因自身重力、设备振动出现移位、绝缘层磨损等问题，保障电气通路的安装稳定性。从结构设计来看，构件采用一体化钣金折弯工艺加工，底部为带两个对称长圆孔的水平安装翼板，长圆孔的设计预留了安装时的位置调整余量，现场安装时可根据母线实际排布的横向、纵向偏差微调固定位置，降低现场安装的对位精度要求，适配不同安装基面的孔位偏差。垂直方向设置两块互相垂直的立板，其中一块立板开设两个竖向长圆孔，用于穿设固定件抱紧圆柱形母线，长圆孔的竖向调节空间可适配不同直径规格的圆柱母线安装，

　　无需针对每一种母线直径单独开模制作支架，提升了构件的通用适配性。两块垂直立板的折弯处做了圆角过渡处理，既可以避免钣金锐边划伤安装人员、破坏母线外层绝缘护套，也能通过折弯圆角分散应力集中点，提升构件整体的抗弯折强度，在承受母线长期静载荷、设备启停带来的振动载荷时，不会出现折弯处开裂、变形的问题。安装边界方面，底部翼板的长宽尺寸适配常规柜体内的安装梁宽度，两个长圆孔的中心距符合配电柜体内部通用安装孔位的间距标准，无需在安装梁上额外重新打孔即可完成固定；垂直立板的高度经过核算，既保证了母线与安装基面之间留有足够的电气安全爬电距离，也不会因立板过高占用柜体内过多的布线空间，适配多数紧凑型低压配电柜的内部空间排布要求。实际选型使用时，

　　可根据所固定母线的重量、安装场景的振动等级选择对应厚度的钣金板材加工该构件，常规场景下采用冷轧钢板表面喷塑处理即可满足防腐蚀、绝缘的使用要求，在有特殊防腐需求的场景也可更换为不锈钢板材加工，整体结构无复杂异形结构，加工工序少，量产成本低，适合作为电气安装场景的通用配套支撑件批量使用。
