带腰型安装孔的矩形设备安装固定板

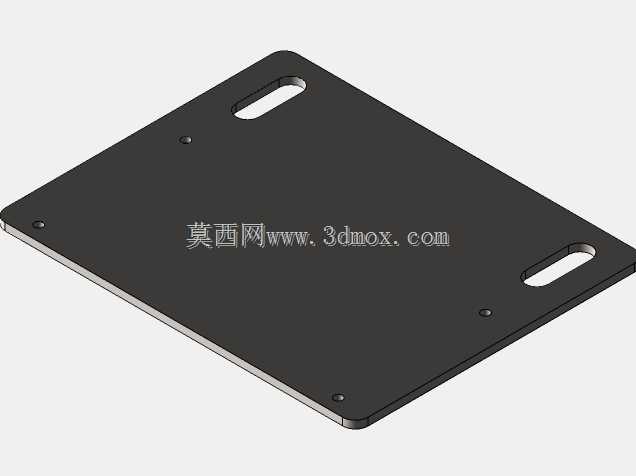

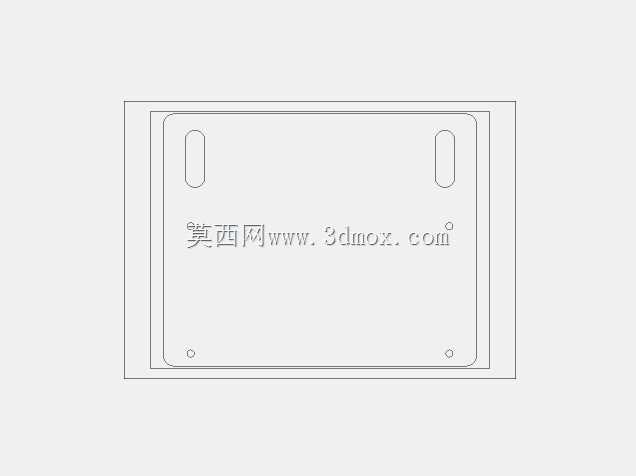

　　这款矩形安装固定板是工业设备装配环节里常用的基础承载构件，日常在自动化生产线工位、小型检测设备台架、电气控制箱安装场景中都能见到它的应用，主要作用是为各类小型功能模块提供稳定的安装基准面，同时通过自身的结构设计抵消安装面的平面度误差，避免设备模块直接固定在机架上出现应力集中的问题。从结构设计来看，板体整体采用矩形切角造型，四个边角做了圆弧过渡处理，既可以避免安装作业时尖锐边角划伤操作人员，也能减少板件在冲压加工过程中的应力开裂风险，板体厚度均匀，边缘做了倒角处理，没有毛刺飞边，符合钣金加工件的通用装配要求。板体上设置了两处对称分布的腰型安装孔，这类孔型的设计核心是为安装过程提供一定的位置调整余量，

　　在现场装配时如果机架上的预加工螺纹孔存在小范围的位置偏差，不需要重新扩孔或者攻丝，只需要顺着腰型孔的长轴方向调整板体位置就能完成对位固定，大幅降低现场装配的修配工作量。除了腰型孔之外，板体上还分布了三处小尺寸的定位沉孔，这些沉孔主要用于安装定位销或者小型固定螺钉，在板体位置调整到位后，通过这些点位可以实现板体的完全锁止，避免设备运行过程中因为振动导致板体出现移位。设计这类安装板的时候，首先要确认的是安装边界尺寸，板体的长宽尺寸需要完全覆盖待安装模块的底部接触面，避免模块局部悬空导致受力不均，腰型孔的中心距需要匹配常用工业铝型材的槽距标准，保证板件可以直接适配市面上主流的40系、50系工业铝型材机架，不需要额外制作转接件。

　　板体表面做了哑光氧化处理，既可以提升板材的防锈能力，也能避免表面反光影响设备上光电传感器的检测精度，板体的平面度控制在每100mm长度范围内公差不超过0.1mm，保证安装在上面的精密模块不会因为基面倾斜出现检测或者运行偏差。在实际选型使用时，需要根据待承载模块的重量选择对应厚度的板材，承载重量超过5kg的场景下需要适当增加板厚，或者在板体背部增加加强筋结构，避免长期承重出现板体中部下凹变形的问题，安装时腰型孔处需要搭配平垫使用，增大螺钉和板体的接触面积，防止锁紧时压伤板体表面。
