双接口USB测试探针工装结构设计

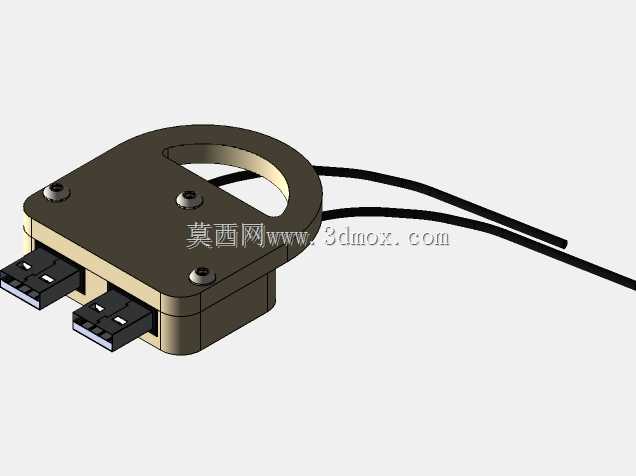

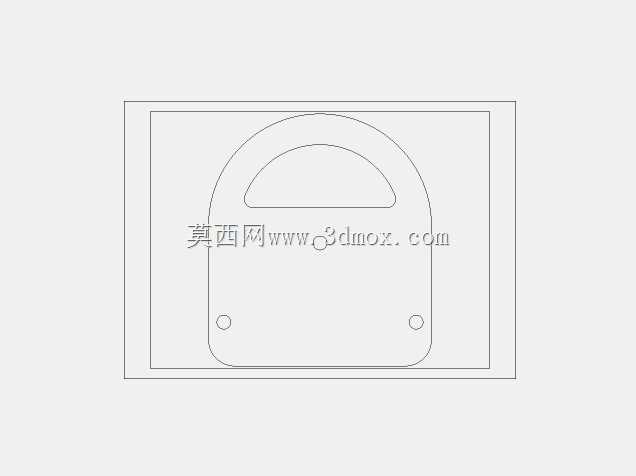

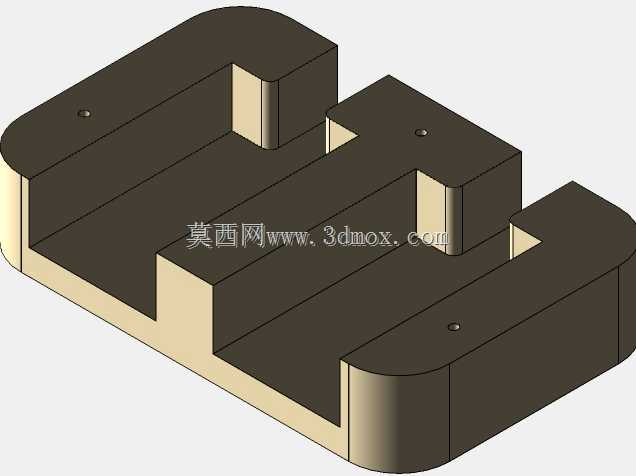

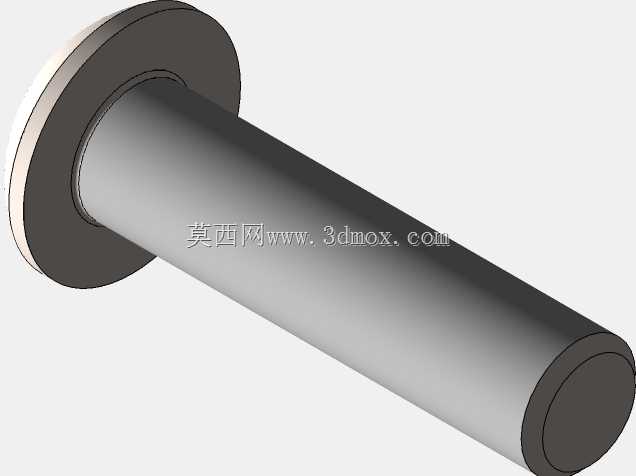

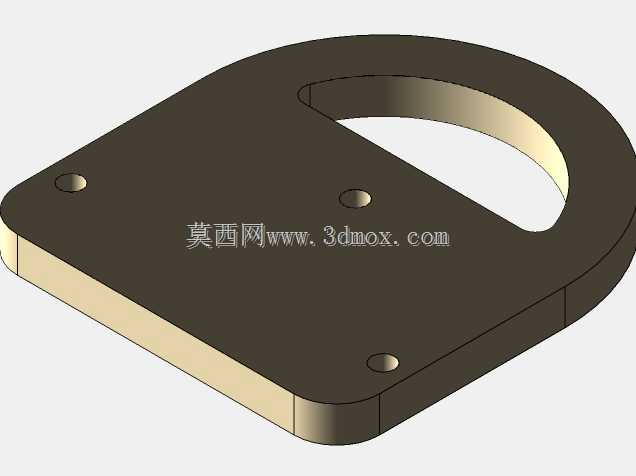

　　这款双接口USB测试探针组件，主要面向消费电子生产线的成品功能检测环节，在USB接口类产品的出厂导通测试、信号完整性验证工序中承担接触导通的核心作用，区别于常规单针测试结构，该设计集成了两组独立的USB公端接触探针，可同时完成双路USB接口的同步检测，大幅提升批量检测环节的作业效率。从结构设计逻辑来看，主体采用一体式金属基座承载两组探针模块，基座上方设置环形握持结构，方便测试人员手持操作或是将基座固定在自动化测试台架上，尾部引出的两根信号传输线可直接连接测试仪器的信号采集端，省去了额外接线转接的冗余结构。基座与探针模块的配合采用沉头螺丝锁紧固定，在长期反复插拔的测试工况下，可保证探针位置不会出现偏移，避免接触不良导致的测试误判。

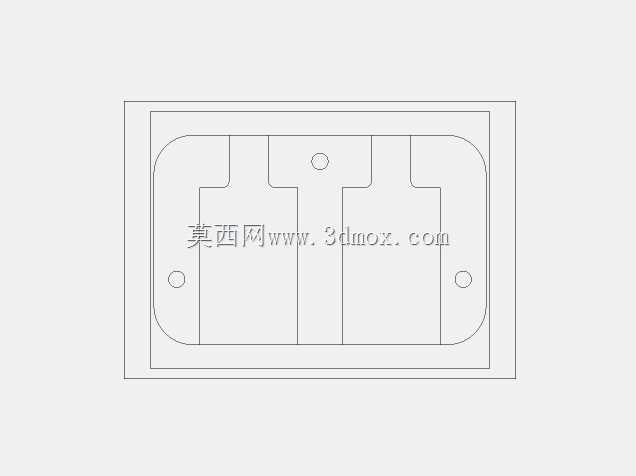

　　设计过程中重点考量了探针的伸出长度与基座的安装边界，两组探针的中心间距匹配常规双USB接口设备的接口布局公差，探针接触端的金手指结构完全符合USB协议的物理尺寸规范，插拔过程中不会对被测产品的接口造成刮擦损伤。基座的外形轮廓做了圆角过渡处理，手持操作时不会硌手，整体厚度控制在适配常规测试工位的操作空间范围内，既可以作为手持测试治具单独使用，也可以通过基座上的预留安装孔固定在自动化测试流水线的顶升机构上，配合气缸完成自动下压对接测试。探针模块与基座之间设置了微小的浮动间隙，可抵消被测产品摆放时的位置偏差，保证每次对接都能让探针金手指与被测接口的触点完全贴合，减少测试过程中的接触电阻波动，提升测试数据的稳定性。

　　尾部出线位置做了防弯折处理，避免长期拖拽线材导致的线芯断裂问题，延长工装的整体使用寿命。在实际产线应用中，这类探针组件常搭配导通测试仪、信号分析仪使用，覆盖U盘、USB扩展坞、带USB接口的数码配件等多类产品的出厂检测工序，相比单组探针逐口测试的方式，双路同步设计可将单工位的测试节拍压缩近一半，同时减少操作人员反复插拔对位的动作强度。
