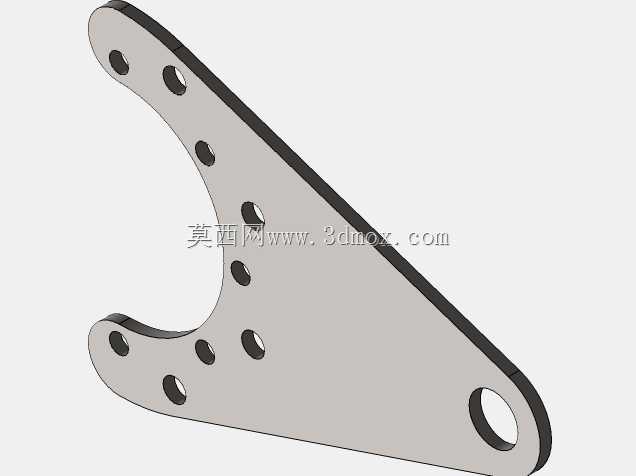

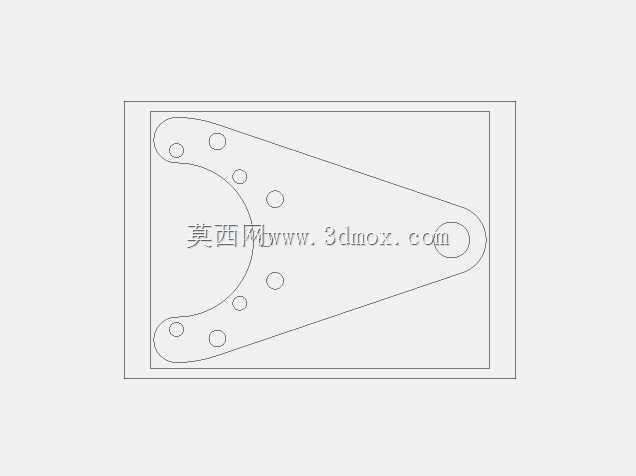

在工业传动系统的现场安装与运维场景中,减速单元的扭矩反力支撑一直是影响设备运行稳定性的关键细节,尤其是配套SEW系列减速机构的输送线、搅拌设备、物料提升装置中,扭矩臂的结构合理性直接决定了减速单元输出轴的受力状态,若支撑结构设计不当,很容易出现输出轴径向受力过载、密封件过早磨损、运行异响等问题。这款适配100luk规格的共轴扭矩臂,核心作用是承接减速单元运行过程中产生的反向扭矩,将反作用力平稳传递到设备安装基座上,避免减速单元壳体承受额外的扭转载荷,同时抵消传动过程中产生的小幅振动,保证输出轴与被驱动部件的同轴度长期维持在设计公差范围内。从结构设计逻辑来看,这款扭矩臂采用了分体式铰接连接思路,
与减速单元连接的端位设置了适配的安装止口,止口的公差配合按照过渡配合设计,既保证安装时的定位精度,又不会因为过盈量过大导致装配应力残留;臂身主体采用等强度变截面设计,在靠近安装基座的位置适当增加截面厚度,在连接减速单元的端位预留足够的螺栓操作空间,避免现场安装时出现工具无法就位的问题。考虑到工业现场的安装偏差问题,扭矩臂与基座连接的位置设置了长条形调节孔,允许安装时存在±3mm的位置偏差,降低现场安装的对位难度,同时在铰接位置预留了缓冲衬垫的安装空间,可根据实际运行工况选配橡胶或聚氨酯衬垫,进一步吸收传动过程中的冲击载荷。在安装边界方面,这款扭矩臂的整体回转半径经过严格核算,安装后不会与周边的走线架、防护壳体、
输送辊道等部件产生运动干涉,臂身的最低安装高度满足常规设备基座的安装尺寸要求,不需要额外加高或切削基座即可完成装配;连接螺栓的孔位按照标准螺栓间距设计,可直接适配常规规格的高强度螺栓,不需要单独定制非标紧固件。实际应用中,这类扭矩臂除了配套减速单元使用外,也可在部分需要扭矩支撑的回转机构、链轮传动组中作为支撑构件使用,结构本身的受力经过有限元校核,在额定扭矩载荷下的形变量控制在0.1mm以内,不会因为长期受力出现塑性变形,能够满足长期连续运行的工业场景使用需求。设计过程中特意规避了应力集中的直角结构,所有转角位置都设置了合理的铸造圆角,既适合铸件批量生产的工艺要求,也能减少应力集中导致的结构断裂风险,表面的安装基准面经过铣削加工,平面度满足安装定位的精度要求,不需要现场二次加工即可直接装配使用。
- 上一篇:双出轴带安装支架直线驱动执行装置
- 下一篇:洁净输送线用电机驱动辊筒结构设计
- 全部评论(0)
- 模板大小: 742.94 KB
- 售价:5金币
- 下载次数: 17
- 系统要求: SOLIDWORKS,AutoCAD,Rendering,Other
- 软件分类: 通用机械零部件
