洁净输送线用电机驱动辊筒结构设计

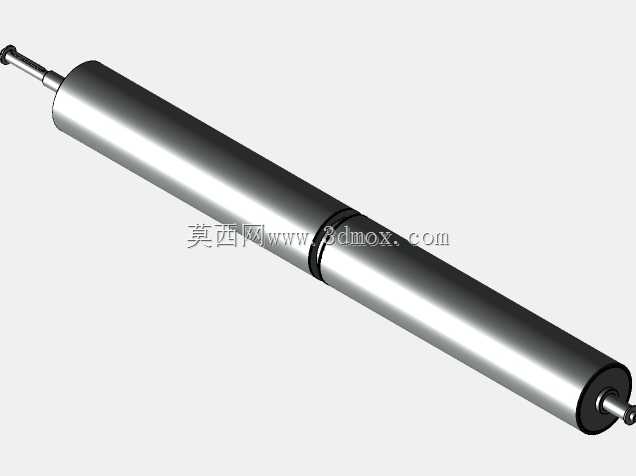

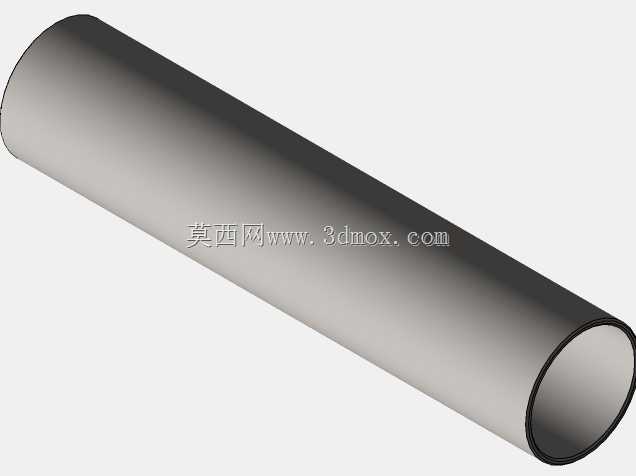

　　这款动力辊筒主要面向洁净室内轻型输送场景设计，常见于食品加工内包段、医药洁净车间物料转运、电子元器件组装线的工位间传载，区别于常规外置电机链传动的辊筒结构，该设计将驱动单元集成于辊体内部，省去了外部链轮、张紧机构的布置空间，能有效压缩输送设备的侧边安装宽度，在布局紧凑的环形输送线、多列并行输送工位中优势明显。从结构设计逻辑来看，辊体采用薄壁圆筒加工成型，表面做硬质阳极氧化处理，既保证辊面的耐磨性能，也避免长期运行出现锈屑脱落，适配洁净环境的卫生要求；内置驱动单元的输出端与辊体内壁采用涨套连接，替代传统键连接的装配方式，消除了键槽配合带来的动平衡偏差，运行时辊面跳动量可控制在0.1mm以内，适合输送表面易划伤的光伏面板、

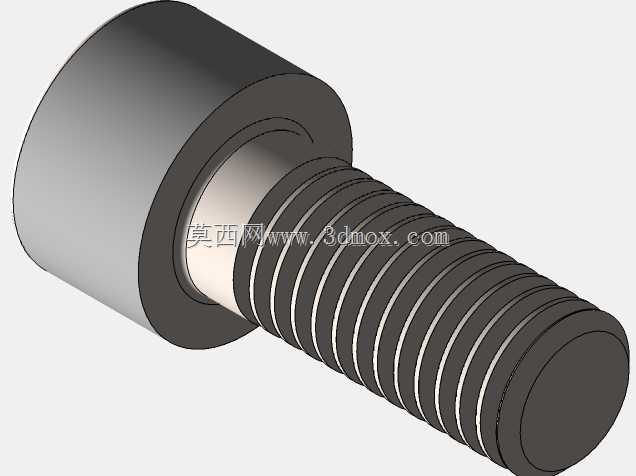

　　包装彩盒等物料。安装边界方面，辊筒两端采用标准扁榫式安装轴，轴径公差按h7加工，可直接适配行业通用的铝型材输送线支架安装孔位，无需额外加工定制安装座；辊体有效输送宽度覆盖100mm到1100mm区间，可根据实际线体宽度灵活选型，安装时仅需将两端轴头卡入支架卡槽，锁紧侧面顶丝即可完成固定，单根辊筒的安装耗时不超过两分钟，大幅缩短线体装配周期。功能特性上，集成式的驱动结构没有外部外露传动件，运行时不会卷入衣物、线缆等杂物，设备运维时无需定期给链条加注润滑脂，也不用频繁调整链轮张紧度，日常仅需擦拭辊面保持清洁即可，能降低产线运维的人工投入；辊筒的运行转速可通过配套的调速控制器调整，适配每分钟5米到30米的输送线速度范围，

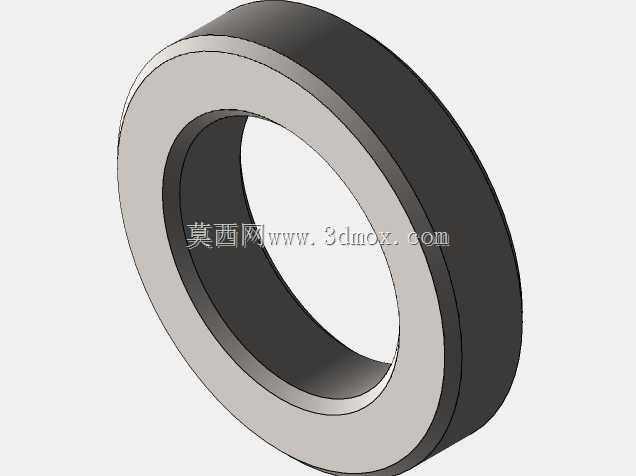

　　可满足不同节拍产线的传载需求，单根辊筒的额定承载可达15kg，多根排布时可承载总重不超过200kg的整段物料托盘。设计过程中特意优化了内部走线结构，供电线缆从一端轴头的中心孔引出，可直接隐藏在输送线型材的走线槽内，避免线缆外露被物料剐蹭破损，同时辊筒两端的密封结构采用双唇式密封圈，可阻挡日常清洁时的水渍、车间浮尘进入辊体内部，延长内部驱动组件的使用寿命。
