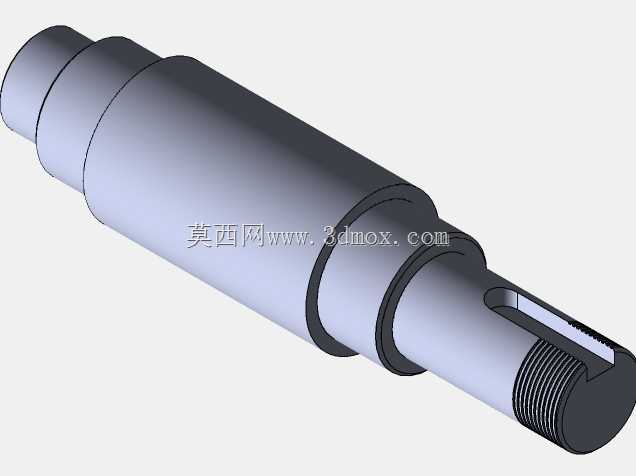

带键槽螺纹端阶梯传动轴结构设计

　　这类阶梯轴是传动系统里的核心受力零件，日常在中小型输送设备、轻工机械的动力传递单元里十分常见，主要承担旋转扭矩传递、支撑回转零件的作用，轴上不同直径的轴段分别对应安装轴承、传动轮、锁紧件的功能分区，能在紧凑的安装空间内完成动力从驱动端到执行端的稳定传递。从结构设计逻辑来看，轴身采用阶梯变径的形式并非随意设置，每一段轴肩都承担着轴向定位的作用，安装轴承的轴段直径公差需要匹配对应轴承的内孔配合精度，表面粗糙度也需要满足轴承运转的摩擦要求，避免长期运转出现跑圈、磨损加剧的问题。轴端设置的键槽是扭矩传递的关键结构，键槽的宽度、深度以及在轴段上的位置，都需要配合平键的安装尺寸来设计，确保传动轮安装后不会出现周向打滑，

　　同时键槽的边角处做了微小的圆角过渡，避免应力集中导致轴件在交变载荷下出现断裂风险。最末端的外螺纹段是用来安装锁紧螺母的，装配时通过螺母压紧端部的传动件或者轴承内圈，实现轴向的固定锁紧，螺纹的长度需要预留足够的螺母旋合空间，同时要避开轴承安装的配合面，防止螺纹牙型破坏配合面的精度。在实际安装边界上，这类轴的总长度、各轴段的直径尺寸都需要适配对应设备的腔体空间，两端支撑轴承的跨距需要经过受力校核，确保轴在额定扭矩下的挠度在允许范围内，不会因为挠曲变形导致轴承偏磨、传动件啮合错位。设计这类轴件的时候，还要考虑加工工艺的可行性，各轴段的退刀槽、砂轮越程槽的设置要匹配车削、磨削的加工需求，避免加工时出现刀具干涉，同时轴的两端都做了倒角处理，

　　既方便装配时零件的导入，也能去除加工毛刺避免划伤操作人员。日常工况下，这类轴承受的是交变的弯扭复合载荷，所以材质一般选用调质处理的中碳钢，兼顾强度和韧性，各受力轴段的硬度也要匹配对应配合零件的接触要求，减少长期运转的磨损量。
