轮辐式镂空安装支撑轮架结构

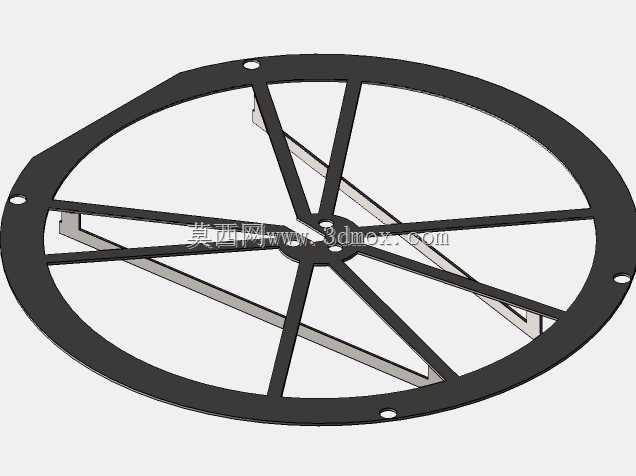

　　该轮架结构主要面向需要轻量化轮式支撑、内置空间走线或搭载辅件的设备场景，常见于小型代步装置、轻型输送设备的从动轮组、演艺设备旋转支撑台等对自重有严格控制要求的部位。从实际使用需求出发，这类轮架不需要承担大吨位重载，核心诉求是在保证径向支撑强度的前提下，尽可能降低构件自重，同时预留轮体内部的安装空间，避免辐条遮挡内部走线、辅件安装的位置。设计过程中首先确定了环形外轮缘的宽度与厚度，外轮缘上预留的三个安装孔位呈非对称分布，匹配对应设备的安装定位基准，安装孔的沉台深度经过核算，保证紧固件锁紧后端面不超出轮缘外表面，避免与外层包覆的轮圈、轮胎结构产生干涉。中心轮毂位置设置了同轴的定位孔与连接孔，用于和转轴、轴承座配合，

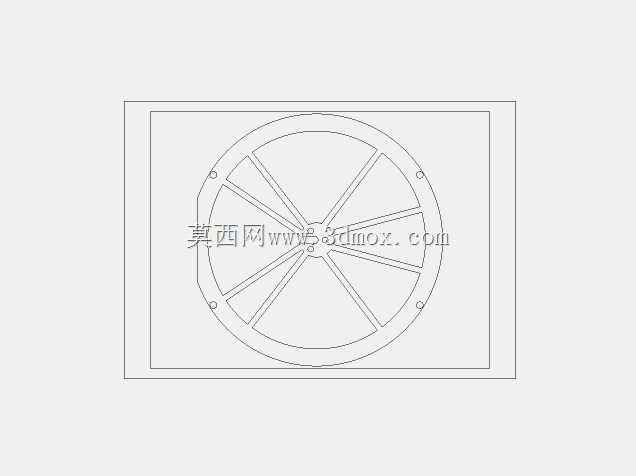

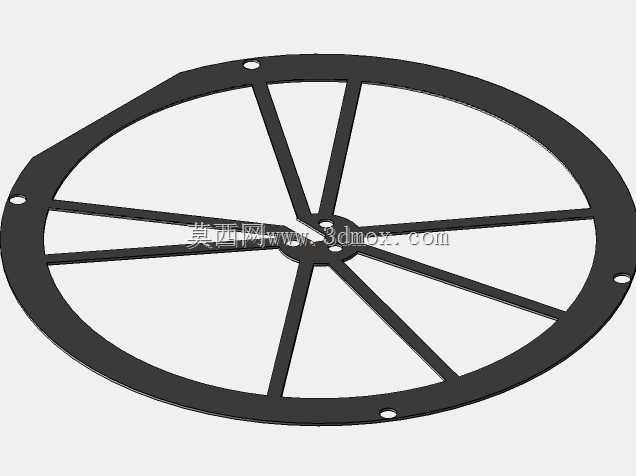

　　轮毂与外轮缘之间的辐条采用非等角度分布的设计，并非传统轮式结构的均匀辐条布局，这种排布是为了避让轮体内部需要安装的异形构件，比如刹车组件、信号采集模块或者传动连杆，每根辐条的截面采用矩形窄边结构，在保证抗弯截面模量满足载荷要求的同时，尽可能减少辐条自身的挡风面积与遮挡范围。部分辐条之间额外设置了斜向加强筋，这些加强筋的位置对应轮架受力后的最大变形区域，通过有限元校核后确定加强筋的厚度与连接位置，避免轮架在承受侧向冲击力时出现辐条失稳变形的问题。轮架整体采用薄板冲压或激光切割后焊接成型的工艺路线，所有棱边都做了倒钝处理，避免安装过程中划伤操作人员或损坏配套的管线。安装边界方面，外轮缘的外径尺寸与配套的外包轮圈内径保持过盈配合公差，

　　中心轮毂的内孔与转轴的配合公差选用H7/g6的间隙配合，方便装配时的拆装调整，安装孔的位置度公差控制在0.1mm以内，保证轮架安装后整体的径向跳动量符合使用要求，不会出现运转时的偏摆抖动问题。实际使用中，这种镂空结构的轮架相比实心轮盘重量降低近六成，同时内部预留的空间可以直接集成相关功能组件，不需要额外在轮体外侧加装固定支架，有效缩减了整个轮组的轴向安装尺寸，适配安装空间局促的紧凑型设备需求。
