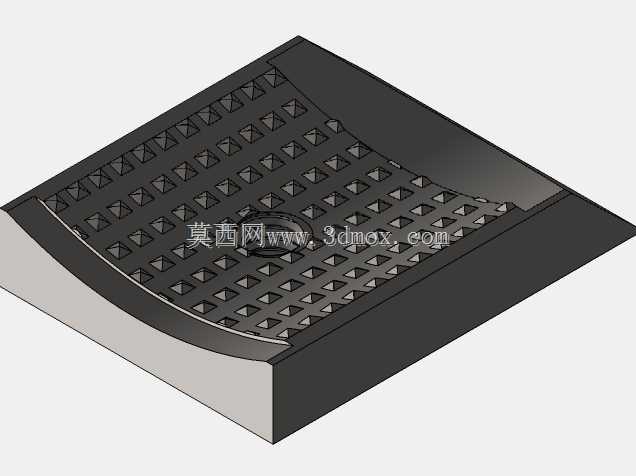

带锥面防滑凸点的弧形排水格栅结构

　　这类带锥面凸点的弧形格栅构件，常应用在厨卫排水区、户外步道排水口、工业车间地坪排水沟槽的覆盖场景，核心作用是在保障排水通畅的前提下，为通行区域提供足够的摩擦力，避免人员行走时打滑，同时阻挡大尺寸杂物落入排水管道造成管路堵塞。从结构设计逻辑来看，格栅主体采用带弧度的下沉式边框设计，安装时边框可嵌入预先留设的沟槽安装位内，边框外侧的直边结构可与沟槽侧壁形成贴合限位，不需要额外设置复杂的固定件即可完成安装定位，日常维护清理时可直接取出格栅，清理下方淤积的杂物。格栅工作面的锥状凸点采用矩阵式排布，每个凸点都设计为上窄下宽的三角锥形态，这种结构一方面可以提升表面的摩擦系数，即便表面积水或者沾有油污，人员踩踏时凸点也能刺破水膜与鞋底接触，

　　降低滑倒风险；另一方面锥状结构的根部与格栅面板连接面积更大，长期受踩踏载荷冲击时不容易出现断裂脱落的问题，相比平面凸起的防滑结构耐用性更强。格栅的镂空开孔同样采用矩阵式均匀分布，开孔尺寸经过匹配设计，既能保证大流量排水时的过流面积，避免地面积水，又能阻挡直径超过10mm的固体杂物进入排水管道，减少管道疏通的维护频次。弧形的工作面设计并非单纯的造型考量，实际应用中弧形面可以让落在格栅表面的积水更快向开孔处汇集，减少表面残水留存的时间，同时弧形结构相比纯平面结构，抗弯折载荷的能力更强，当有重载推车或者重物短暂压过格栅表面时，弧形拱起的结构可以分散部分压应力，降低格栅面板出现永久变形的概率。在安装边界的适配性上，

　　这类格栅的边框厚度与常规地坪排水沟槽的预留台阶尺寸匹配，安装完成后格栅表面与周边地坪的高度差可控制在1mm以内，不会出现突兀的凸起或者凹陷，避免通行时绊倒行人，也不会影响清洁设备的地面推行。从结构建模的角度来看，该构件的建模过程需要重点关注锥状凸点的阵列参数匹配，要保证每个凸点的间距均匀，同时避开下方的镂空开孔位置，避免凸点与开孔干涉导致结构强度下降；边框的弧度过渡需要做圆角处理，避免应力集中在弯折处，长期受载出现开裂。
