带锯齿刃口安装基座式切削夹持构件

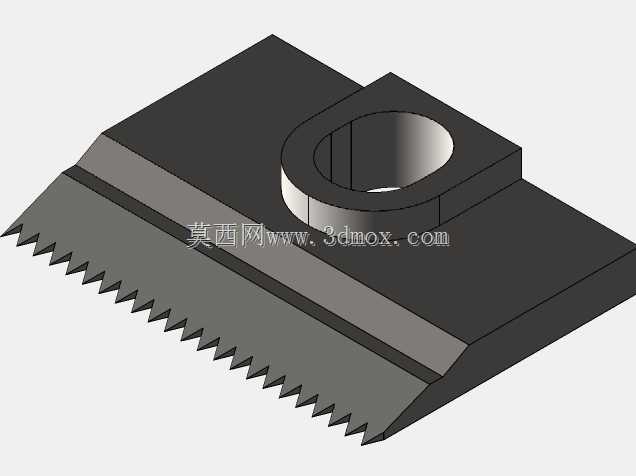

　　这类带锯齿刃口的安装基座构件，常应用在薄膜分切、薄材裁切、包装材料定长切断这类需要连续咬合裁切的工位上，区别于普通平直刃口的切刀，锯齿形刃口在切入PE膜、编织带、薄纸板这类易滑移的柔性材料时，能先通过齿尖刺入材料表层形成定位点，避免裁切过程中材料发生横向窜动，保证切口的直线度与裁切长度的一致性。从结构设计来看，构件主体采用矩形块作为承载基体，基体上半部分设置带通孔的凸台结构，这个通孔是安装定位的核心边界，装配时可穿过销轴或者锁紧螺栓，将整个构件铰接在裁切机构的摆臂或者滑座上，凸台的厚度与通孔的内径需要匹配对应安装轴的直径，预留合理的间隙保证构件摆动或者进给时无卡滞，同时凸台与基体的衔接处做了圆角过渡，

　　避免应力集中导致长期受冲击载荷时出现根部断裂。基体下半部分的锯齿刃口采用斜角排布，刃口所在平面与基体底面形成固定倾角，这个角度是根据裁切时的切入角设计的，当构件随驱动件下行时，齿尖会先接触材料，随着进给行程增加，整个刃口逐步完成全幅裁切，相比垂直刃口能有效降低裁切所需的驱动力，减少设备驱动端的负载。基体的上平面为安装贴合面，装配时该面会与机构的限位块接触，用来限制裁切行程的下止点，避免刃口过度进给碰到底部的承托辊或者砧板，保护刃口不会因为硬接触出现崩齿。设计这类构件时，需要重点核算锯齿的齿距与齿深参数，针对不同厚度的裁切材料，齿距过大会导致裁切后材料边缘出现毛边或者连丝，齿距过小则会增加刃口加工的难度，同时降低刃口的整体耐用度；

　　基体的整体厚度需要根据裁切时的冲击载荷确定，厚度过小会导致构件在高频裁切作业中出现形变，影响裁切精度，厚度过大则会增加不必要的运动惯量，提升驱动端的动力损耗。另外，刃口部分的硬度需要与基体部分形成性能区分，通常刃口区域会做局部硬化处理，保证锋利度与耐磨性，基体部分保持足够的韧性，承受裁切时的冲击载荷，避免整体脆断。在安装边界上，除了凸台的铰接孔尺寸，基体的长宽尺寸需要匹配安装工位的空间，不能与周边的送料辊、压料块发生运动干涉，锯齿刃口的有效裁切宽度需要大于待加工材料的幅宽，保证全幅切断无残留。
