蜗轮蜗杆式齿轮减速传动装置结构

项目分类:减速机 发布时间:2022-01-21 ID:508040
  • 蜗轮蜗杆式齿轮减速传动装置结构

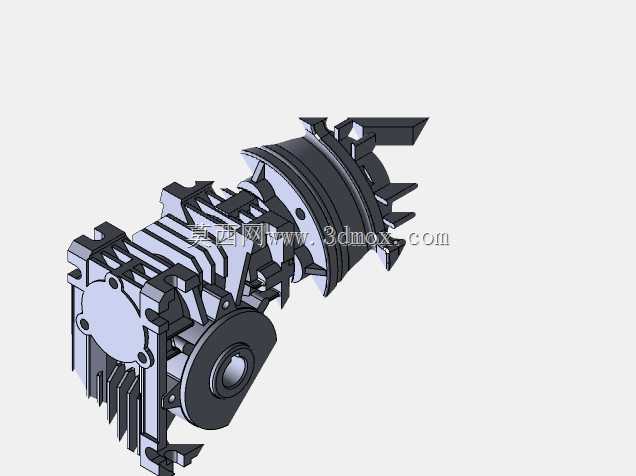

  这款蜗轮蜗杆结构的减速装置,在轻工输送、食品包装、小型自动化生产线的动力匹配环节应用十分广泛,核心作用是把原动机输出的高转速低扭矩动力,转换为适配执行端的低转速大扭矩输出,同时完成动力传输方向的90度转向,适配输入轴与输出轴垂直交错的安装布局。从结构设计逻辑来看,装置采用一体化压铸铝壳体,壳体表面排布有密集的散热鳍片,这部分结构并非装饰性设计,而是针对蜗轮蜗杆传动副啮合过程中产生的滑动摩擦热量,通过增大壳体与空气的接触面积提升自然散热效率,避免长时间额定负载运行时箱体内润滑脂温度过高导致黏度下降,引发传动副磨损加剧、传动效率折损的问题。输入端采用法兰式安装接口,可直接匹配标准IEC规格的电机输出轴,无需额外加装过渡连接座,

  安装时仅需保证电机轴与装置输入轴的同轴度公差在0.02mm以内,即可避免运行过程中出现输入轴端轴承偏磨、异常振动的问题。输出端为空心轴带键槽结构,可直接套装在负载设备的输入轴上,也可根据安装需求选配单输出轴或双输出轴结构,安装固定方式支持脚座安装与法兰安装两种形式,能适配不同设备的机架布局要求。内部传动副采用锡青铜蜗轮搭配调质硬齿面蜗杆的组合,蜗杆表面经过渗碳淬火处理,硬度可达HRC58-62,齿面粗糙度控制在Ra0.8以下,可有效降低啮合过程中的摩擦损耗,额定工况下传动效率可维持在70%-85%区间,同时具备一定的反向自锁特性,当导程角小于啮合当量摩擦角时,可避免负载端反向拖动原动机引发的安全隐患,适配提升类、

  倾斜输送类负载的使用需求。设计过程中对安装边界做了充分考量,壳体各安装孔位的位置度公差严格控制在±0.05mm以内,输出轴的轴向窜动量不超过0.1mm,径向跳动公差不超过0.03mm,保证与负载连接后的传动平稳性;箱体内腔预留有足够的润滑脂储油空间,注油孔与排油孔的位置设置在壳体侧面与底部,方便日常维护时的润滑脂更换,无需完全拆解设备即可完成保养操作。端盖与壳体的结合面采用密封胶条加密封胶的双重密封结构,可有效防止润滑脂泄漏,同时阻挡外界粉尘、水汽进入箱体内部,适配多粉尘、轻度潮湿的车间作业环境,输入端与输出轴的伸出位置采用骨架油封密封,长期运行下也能保持可靠的密封性能,避免出现渗油问题。
