链轮输出端集成式齿轮减速传动装置

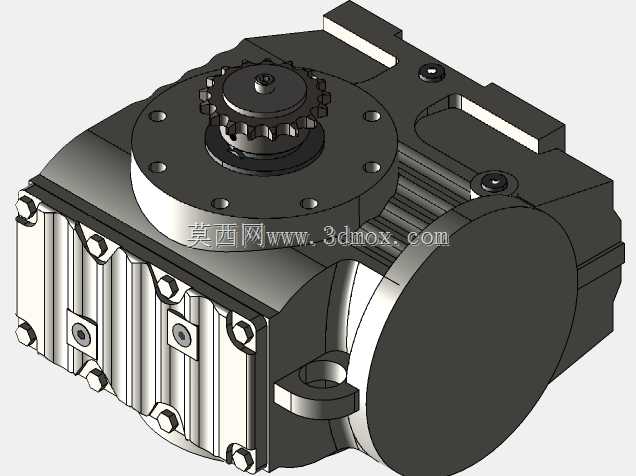

　　这款链轮输出的集成式齿轮减速传动装置，主要适配中小功率的链传动输送场景，常见于包装生产线的物料输送驱动、自动化仓储的辊道线动力单元、轻工设备的间歇传动工位，能将原动机的高转速低扭矩输出，转化为适配链轮传动的低转速大扭矩动力，匹配链传动低速重载的传动特性，避免原动机直接驱动链轮时出现的扭矩不足、转速过高导致的链条跳齿、磨损过快问题。从结构设计来看，装置采用一体化压铸铝合金箱体，箱体侧面预留的安装吊耳与底部定位凸台，可直接适配设备机架的安装面，无需额外制作过渡安装板，输出端的链轮直接集成在输出轴轴端，省去了传统减速机构需要额外加装联轴器、输出链轮的装配步骤，轴端采用止动垫圈配合圆螺母的锁紧结构，能承受链传动带来的径向冲击载荷，

　　避免链轮运转时出现轴向窜动。箱体侧面的散热筋沿轴向排布，在设备持续运转时能通过增加散热面积，将齿轮啮合产生的热量快速导出，避免箱体内润滑脂温度过高导致的润滑失效，端盖与箱体的结合面采用止口定位加密封胶圈的密封结构，能适应多粉尘的车间工况，防止外界粉尘进入箱体内部磨损齿轮啮合面，同时避免润滑脂渗漏污染生产线物料。内部传动采用多级圆柱齿轮啮合布局，齿轮参数经过修形优化，啮合重合度高，运转时的传动噪音控制在工业设备允许的范围内，输入轴端可直接对接标准法兰安装的驱动电机，安装同轴度容易保证，不会出现额外的偏载磨损。从安装边界来看，装置整体外形方正，输出链轮的中心高与箱体安装面的尺寸经过标准化设计，可直接替换同规格的传统摆线针轮减速单元，

　　输出链轮的齿数可根据实际输送线的线速度需求灵活更换，无需改动减速箱内部结构，箱体上预留的油位观察孔与注油孔位置，方便日常维护时检查润滑状态、补充润滑脂，端盖上的内六角螺栓采用标准件规格，现场拆装维护不需要特殊定制工具，能大幅缩短设备停机维护的时间。在实际选型应用中，这类集成链轮输出的减速装置，不需要额外设计输出端的传动连接结构，能缩短设备开发的设计周期，减少装配环节的零件数量，降低整体设备的制造成本，同时一体化的结构也减少了传动环节的功率损耗，提升整体传动效率，适合在连续运转的自动化生产线上长期使用，能承受一定的启动冲击载荷，适配频繁启停的工位传动需求。
