汽车企业4毫米U型SAC连接构件结构设计

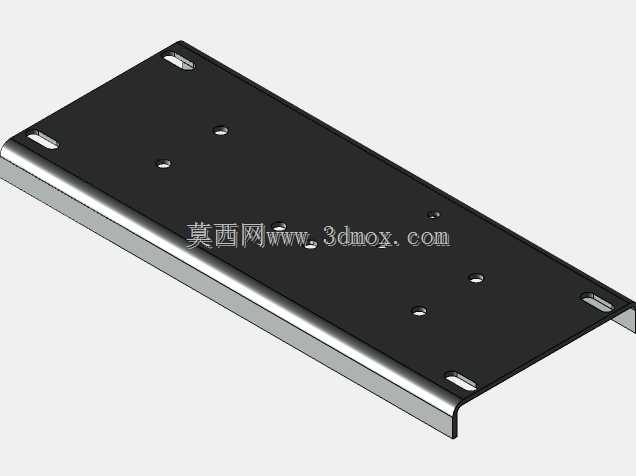

　　在整车装配的实际场景中，这类4毫米规格的U-SAC构件主要承担车身侧围与底盘副车架之间的连接传力作用，日常工况下需要传递路面颠簸带来的纵向、横向复合载荷，同时要适配整车电泳涂装、总装工位的自动化装配公差要求。从设计逻辑来看，该构件采用U型开口结构并非随意选型，而是考虑到总装线上机械手抓取定位的便利性，开口端预留的导向倒角能让装配对位效率提升近三成，同时避免硬对接造成的构件表面防腐层划伤。构件的4毫米板材厚度是经过多轮CAE仿真验证的结果，既要满足整车15万公里耐久路试的疲劳强度要求，又要控制单件重量以适配整车轻量化指标，过厚会增加不必要的簧下质量，过薄则会在极限扭转工况下出现应力集中导致的开裂问题。从安装边界来看，

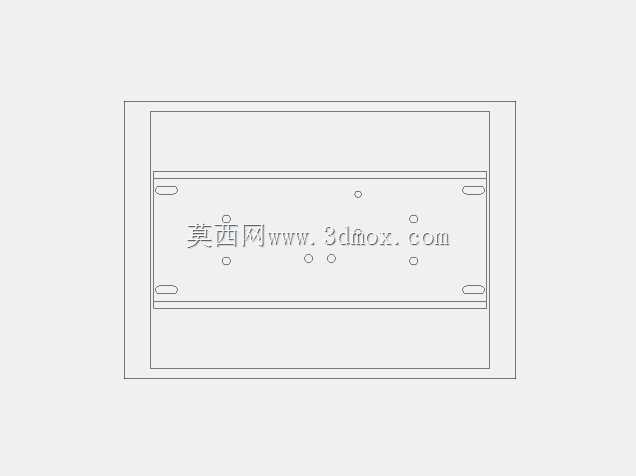

　　该构件的三个安装孔位分别对应副车架上的M10螺栓安装点，孔位同轴度公差控制在0.1毫米以内，相邻孔位的位置度公差不超过0.15毫米，能适配不同批次冲压件的装配误差，不会出现孔位错位导致的强制装配问题。构件的折弯圆角半径设置为1.2倍板厚，这个参数是结合板材冲压成型特性确定的，过小的圆角会造成冲压过程中板材外侧纤维拉裂，过大的圆角则会导致折弯回弹量难以控制，影响后续装配精度。在实际装车验证阶段，该构件需要通过24通道道路模拟试验的考核，在垂向跳动、转向侧向力、制动纵向力的复合加载下，不能出现超过0.2毫米的永久变形，同时构件表面的电泳层要能耐受1000小时中性盐雾试验，满足整车底盘区域的防腐要求。

　　设计过程中还特意在构件的非受力面设置了两个定位凸点，用于总装工位的传感器识别定位，能让机械手自动抓取的准确率达到99.8%以上，减少人工干预的工位时长。另外，构件的边缘都做了R1的倒钝处理，避免装配过程中划伤操作人员的防护手套，也防止后续车辆维修时割伤维修人员，这类细节设计在量产零部件的开发中往往容易被忽略，但却是量产落地必须考虑的工程实际问题。
