汽车用聚甲醛材质鼓形传动构件结构设计

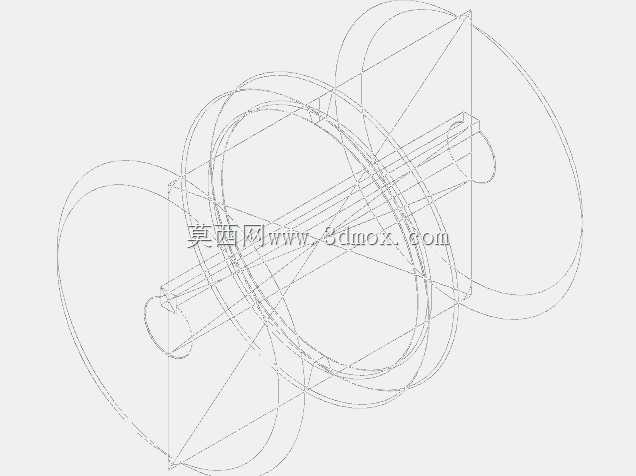

　　这款聚甲醛材质的鼓形构件，主要应用在乘用车座舱内部的操纵联动机构中，作为拉索与操纵臂之间的过渡传动件，承担力的换向与行程缓冲作用，适配手动空调模式切换、车门内拉手拉索传动等多个车内操纵场景。从结构设计逻辑来看，构件整体采用回转体加侧向穿轴的组合构型，主体鼓形曲面做了连续变径处理，曲面母线经过多段圆弧拟合，既保证拉索缠绕过程中不会出现卡滞跳档，也能在拉索受力偏转时自动对中，抵消安装过程中产生的1.5度以内的角度偏差，降低装配对位的精度要求。中间贯穿的销轴安装孔做了0.2mm的间隙配合公差设计，孔口位置加工有15度的导入倒角，方便装配时销轴快速压入，同时孔壁预留了均匀的储油槽，装配时涂抹少量润滑脂即可保证长期使用无异常磨损，

　　适配车内-40℃到85℃的工作温度区间，不会因为温度变化出现配合卡滞的问题。构件两端的限位凸缘直径比鼓形最大外径大3mm，能够完全约束拉索的轴向窜动，避免拉索在往复运动过程中从鼓形面滑脱，凸缘边缘做了R0.8的圆角处理，不会割伤拉索外层的PVC护套，延长拉索的整体使用寿命。从安装边界来看，构件整体最大回转直径为32mm，轴向总长度为48mm，销轴安装位的中心距离安装基准面的高度为12mm，安装时不需要额外预留过大的操作空间，能够适配车内仪表板内部、车门内饰板内侧等狭小的安装腔体，不会和周边的线束、内饰加强筋产生运动干涉。材质选用聚甲醛也就是常说的赛钢材料，本身具备优异的自润滑特性和抗疲劳性能，

　　不需要额外做表面处理就能满足十万次以上的往复操纵寿命要求，同时零件重量仅为12g左右，相比传统的金属冲压焊接构件重量降低60%以上，符合整车轻量化的设计方向。在建模过程中，所有曲面都做了G1连续处理，不存在尖锐的棱角和突变的截面，零件脱模斜度统一取1.5度，适合采用注塑工艺批量生产，分型面设置在鼓形构件的最大直径处，不会在零件的外观工作面上留下明显的合模线，保证鼓形工作面的粗糙度要求，减少拉索运动过程中的摩擦阻力。构件的受力点经过有限元校核，在拉索最大拉力120N的工况下，最大应力出现在销轴孔的侧壁位置，数值为18MPa，远低于聚甲醛材料的屈服强度，长期使用不会出现开裂变形的问题，同时鼓形面的变形量控制在0.05mm以内，不会影响拉索的正常传动精度。
