带多向安装孔位方形机械垫板结构设计

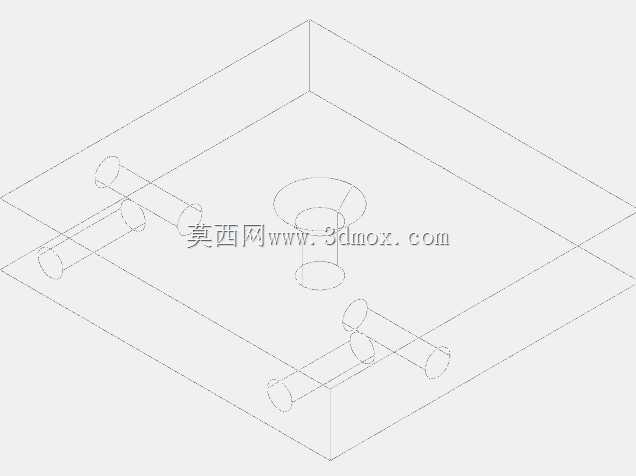

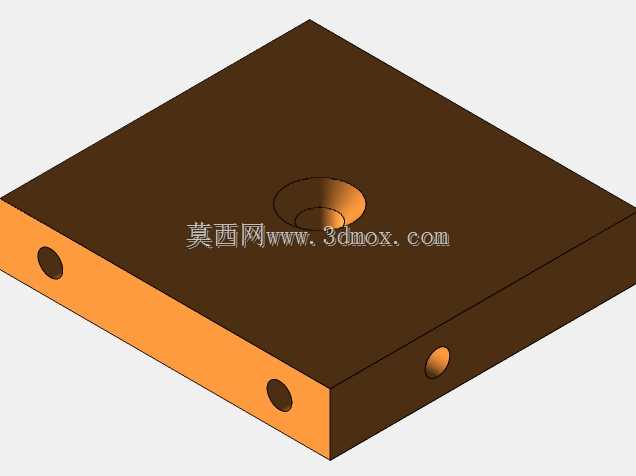

　　这款方形垫板结构，在工装夹具搭建、小型设备机架调平、模具辅助承托场景中应用十分广泛，日常产线工位的治具固定、自动化模组的底部垫高、检测平台的基准块安装都能见到这类零件的身影。从结构设计逻辑来看，整体采用方正平板构型，厚度方向做了等厚处理，上下表面保持平行度公差要求，能够保证安装后承力面的贴合度，避免出现偏载导致的连接松动问题。板件顶面设置的沉头孔，主要用于穿装紧固件时将螺栓头完全埋入板件表面，保证安装后上表面无凸起，不会干涉上方搭载的零部件放置，沉头孔的深度与孔径匹配常规内六角螺栓的头部尺寸，安装后螺栓顶面与垫板上表面齐平，不会产生剐蹭风险。板件侧面分布的多个径向通孔，分别朝向不同的侧立面，可用于侧面方向的锁紧固定，

　　也可作为定位销的穿装孔位，满足多方向的连接需求，无需额外加工转接结构就能实现水平、垂直两个维度的安装固定，减少装配时的零件数量。设计时充分考虑了安装边界的适配性，方形外轮廓的四个棱边做了微小的倒角处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员，也能在嵌入安装槽时起到导向作用，降低对位难度。侧面孔位的位置避开了顶面沉头孔的垂直投影区域，防止孔位贯通导致结构强度下降，孔与孔之间的壁厚保留了足够的安全余量，即使在频繁受振动的工况下，也不会出现孔壁开裂的问题。这类垫板在实际使用中，既可以单独作为垫高块调整设备的安装高度，抵消机架加工的尺寸误差，也可以多块组合使用，搭建不同高度的支撑基准，在非标设备调试阶段，

　　这类带预制孔位的垫板能够大幅减少现场配做孔的工作量，提升装配效率。板件的上下表面粗糙度控制在适配普通安装的精度范围，不需要过高的加工成本就能满足多数工业场景的使用需求，侧面孔的内径公差采用过渡配合等级，穿装定位销时能够保证足够的定位精度，穿装螺栓时又能预留适当的调整间隙，方便安装对位。
