双孔卡扣式线路连接固定基座结构

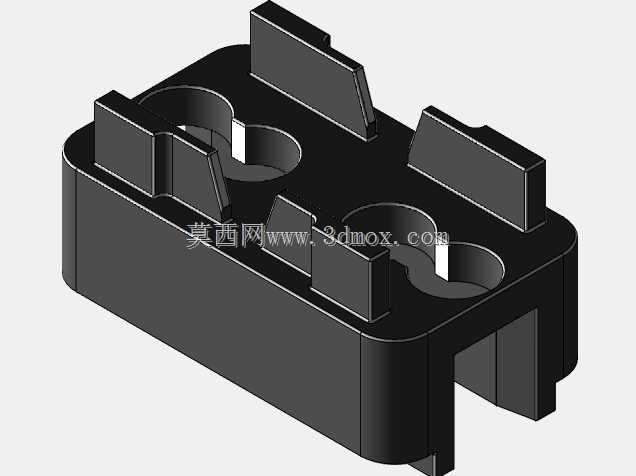

　　这款双孔卡扣式固定基座，主要应用在低压电气柜内部线束排布、自动化设备侧边走线固定、小型机电产品内部线路分路定位场景中，日常设备运维里，这类基座承担着分线处的线缆承托与位置约束作用，避免设备运行过程中线缆受振动移位，剐蹭周边运动部件造成绝缘层破损，或是拉扯接线端子导致接触不良的故障。从结构设计来看，基座主体采用长方体块状构型，主体上开设两个带半圆缺口的圆形通孔，孔位边缘做了小尺寸的止挡凸台，穿线时可以将对应线卡卡入孔位，凸台刚好卡住线卡的卡槽，防止线卡沿轴向窜动，两个孔位的间距经过匹配常规两芯分线的线距设置，适配常见的设备分线支路排布需求。基座两侧设置的多组斜向卡扣凸耳，是整个结构的核心安装定位结构，凸耳带有15度左右的拔模斜度，

　　安装时可以直接卡入预设的安装卡槽内，不需要额外打螺丝固定，卡扣的接触面做了微小的倒扣结构，卡入后能提供足够的保持力，承受常规的线缆拉扯力不会松脱，同时这种卡扣式设计也方便后期运维时快速拆卸调整位置，不需要动用工具就能完成拆装。基座底部还设置了一个横向的通槽，这个槽位一方面是为了适配安装基面的凸筋定位，安装时凸筋卡入通槽内，可以限制基座沿长度方向的滑移，另一方面也能减少基座与安装面的接触面积，降低安装面平面度不足带来的安装翘起问题，同时还能节省部分原材料，降低注塑成型时的缩痕风险。从安装边界来看，基座整体的外轮廓尺寸适配常规的电气安装梁卡槽宽度，卡扣的外伸尺寸经过校核，卡入标准C型安装槽后不会超出槽体的外边缘，

　　不会和槽内布设的其他部件产生干涉，两个穿线孔的内径尺寸匹配常规的6mm线径线卡，孔位的深度刚好覆盖线卡的卡接段，不会出现线卡卡入后晃动的问题。设计过程中，所有的棱角位置都做了R0.5以上的圆角过渡，一方面是避免注塑成型时出现应力集中导致的部件开裂，另一方面也能防止安装过程中锐边划伤操作人员的手部，或是划破线缆的绝缘层。基座的壁厚整体保持均匀，卡扣位置的壁厚做了渐变处理，既保证卡扣有足够的弹性实现卡装，也避免壁厚突变导致注塑时出现气泡、缺料等成型缺陷，这类结构在实际选型时，只需要核对安装卡槽的宽度、穿线的线径两个核心参数，就能快速匹配使用，不需要额外做定制化修改，适配性较强。
