8x50x960规格同步带传动组件结构设计

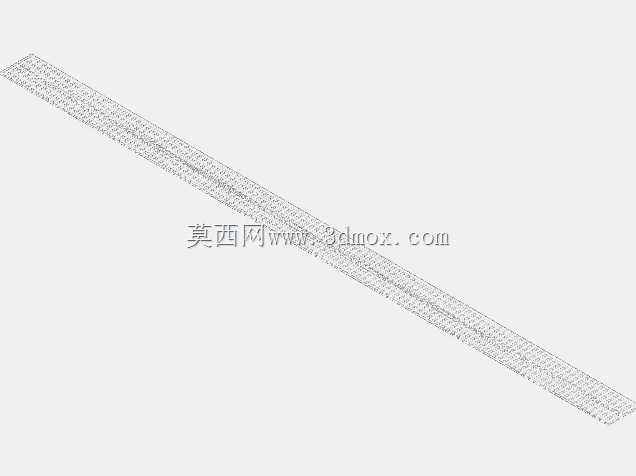

　　在轻工包装、物料输送、小型自动化生产线的动力传递环节，齿形同步带的应用占比逐年提升，这类传动件既能保证精准的传动比，又能缓冲设备启停阶段的冲击载荷，相比齿轮传动不需要严苛的润滑密封条件，相比平带传动不会出现打滑丢转的问题，适配中低速、中等载荷的长距离传动场景。本次涉及的传动组件，核心是适配8x50x960安装边界的isoranj gold系列同步带，配套带轮的齿形完全匹配带体的圆弧齿廓，从结构设计阶段就规避了齿侧啮合间隙过大导致的回程误差，也避免了过盈配合带来的带体异常磨损问题。设计过程中首先明确了安装边界的约束条件：带体总长度960mm，带宽50mm，适配的带轮中心距调整余量控制在8mm范围内，既满足安装时的张紧调节需求，

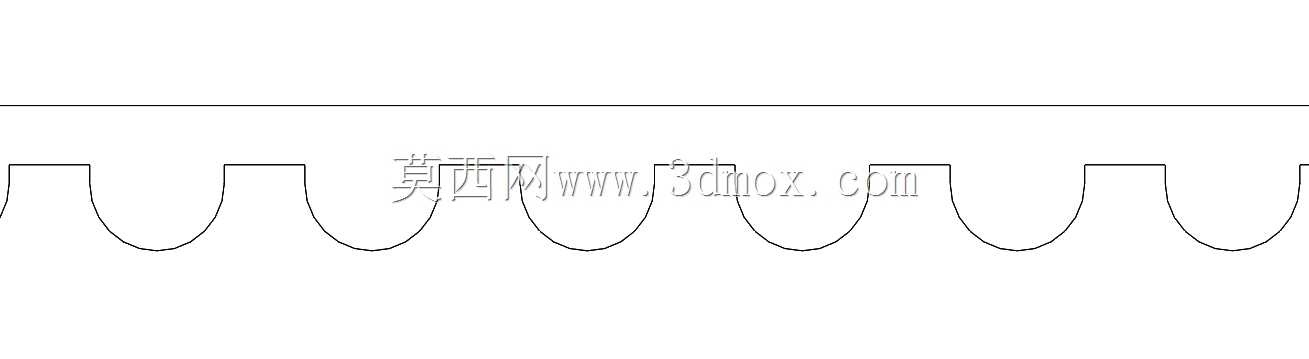

　　也不会因为调节行程过大导致带体长期处于超张紧状态，缩短带体的疲劳寿命。齿形设计上采用圆弧齿廓，相比传统梯形齿，圆弧齿的应力集中点更少，带齿与轮齿的啮合接触面积更大，在同等张紧力条件下能传递更大的扭矩，同时运行过程中的啮合噪音更低，适合对运行噪音有要求的车间内装配线、包装输送线场景。带体的背部采用平整结构，既可以作为传动面啮合带轮传递动力，也可以在背部加装附件承载轻型物料，实现一带来回双向输送的功能，适配小型物料的短距离转运工位。设计时还考虑了带体的跑偏限位问题，配套带轮的两侧设置了高出齿面1.5mm的挡边，不需要额外加装带体导向结构，就能避免带体在高速运行过程中出现轴向窜动掉带的故障，降低设备的日常维护频次。从实际应用场景来看，

　　这类同步带组件常配套在食品包装线的物料进给工位、小型电子元件组装线的治具输送工位、印刷设备的走纸传动工位，安装时不需要复杂的对中工装，只要保证两个带轮的端面平行度误差控制在1度以内，就能保证带体运行平稳，不会出现偏磨。带体的材质选用氯丁橡胶加玻璃纤维抗拉层，抗拉伸变形能力强，长期运行下的伸长率控制在1%以内，不需要频繁停机调整张紧度，适配连续运行的生产线工况。
