施耐博格R6型重载线路导向导轨组件

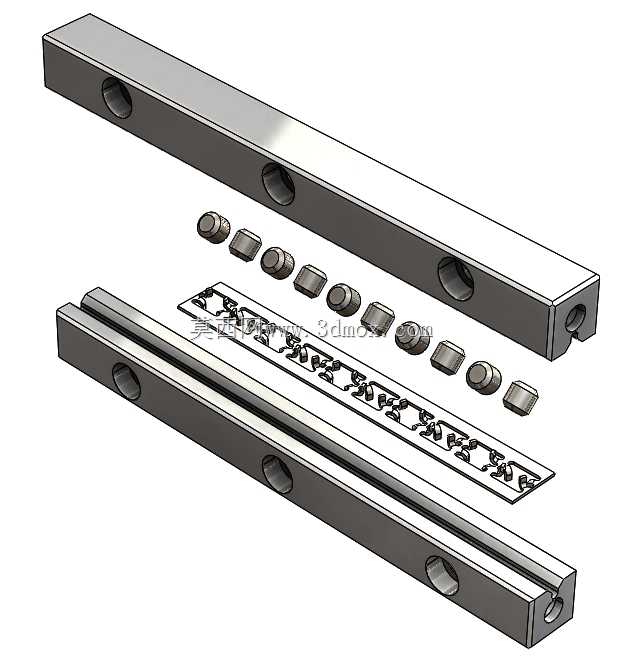

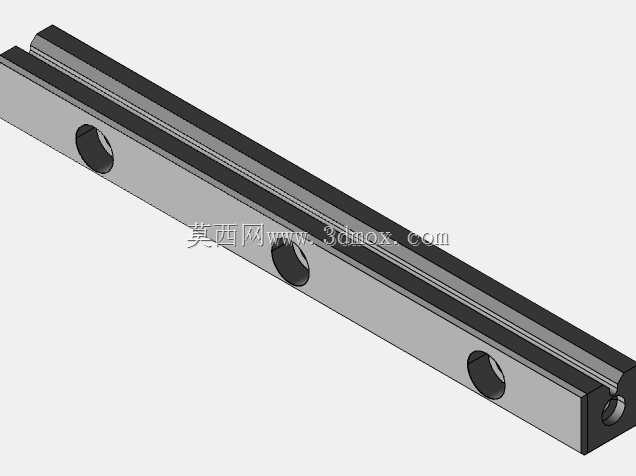

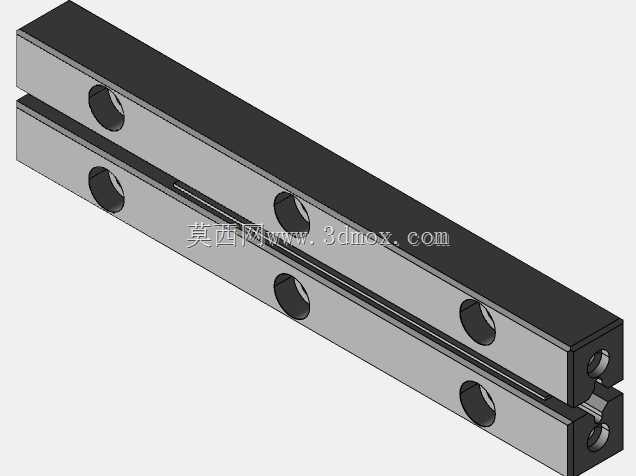

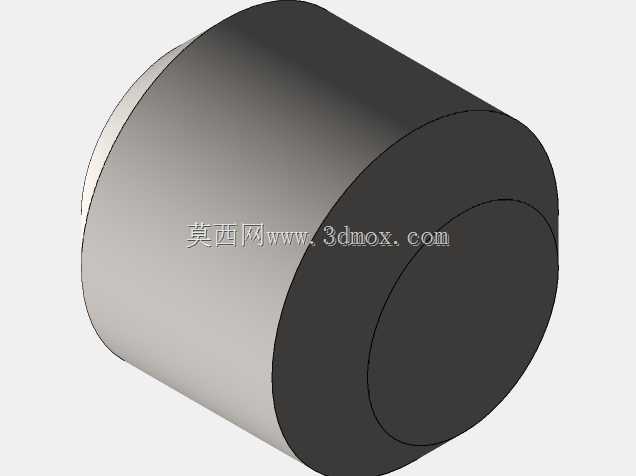

　　这款重载型线路导向组件，核心适配大载荷直线往复运动场景，常见于大型龙门加工中心横梁进给、重型桁架机械手平移轴、港口起重设备的滑移导向工位，能在高负载、高频次往复的工况下维持稳定的导向精度，避免运动部件出现偏载卡滞。从结构拆解来看，组件包含两根平行布置的淬硬导轨主体、多组循环滚动体、保持架以及端部密封挡块，导轨基体采用高碳铬轴承钢整体淬火处理，滚道面经过精密磨削，表面粗糙度控制在Ra0.4以内，可有效降低滚动体运行时的摩擦阻力，同时提升耐磨性能。滚动体采用圆柱与方形间隔块交替排布的设计，相比纯滚珠结构，圆柱滚动体与滚道的接触为线接触，额定动载荷能提升40%以上，适配150t级别的重载承载需求，间隔块则用于避免滚动体之间直接摩擦碰撞，

　　降低运行噪音的同时延长整体使用寿命。设计阶段优先考虑了安装适配性，导轨背面为精加工基准面，沿长度方向等距布置沉头安装孔，可直接通过内六角螺栓固定在设备安装基面，无需额外加工定位台阶，端部预留的密封件安装槽可搭配丁腈橡胶刮屑条，阻挡加工切屑、切削液、粉尘进入滚道内部，适配机加工车间、露天港口等多尘多污的作业环境。安装边界方面，单根导轨的截面尺寸经过优化，在保证整体刚性的前提下控制了安装占用空间，两根导轨平行安装时的中心距公差可通过基面预加工的定位销孔保证，无需现场反复调试打表，能大幅缩短设备装配周期。滚动体保持架采用一体化冲压成型结构，运行过程中不会出现窜动脱落问题，即使在高速往复运动工况下，也能维持滚动体的均匀排布，

　　避免出现局部载荷集中导致的滚道点蚀。这类导向组件的选型核心在于额定载荷与行程的匹配，该款组件的滚道曲率经过优化，滚动体与滚道的密合度控制在0.52左右，既保证了承载能力，又不会因为密合度过高导致摩擦阻力增大，在空载状态下的启动阻力仅为同规格滑动导轨的1/20，能有效降低驱动电机的功率损耗。日常维护时，可通过导轨端部预留的注油孔直接注入锂基润滑脂，无需拆解组件，润滑脂能顺着滚道内部的油槽均匀分布到所有滚动体接触面上，维护间隔周期相比普通导轨延长两倍以上。在实际设备改造场景中，这类重载导轨也常被用于替换传统的滑动导向结构，改造后设备的进给定位精度可提升至0.02mm以内，往复运动的速度上限也能从原来的0.5m/s提升至2m/s，适配更高节拍的生产需求。
