带管接头6x8mm多盘膜片联轴器结构

　　这款多盘膜片联轴器在传动链路里承担着两轴挠性连接的核心作用，常见于伺服传动、精密输送、小型实验台这类对同轴度补偿有要求的动力传递场景，区别于刚性联轴器完全锁死两轴相对位移的特性，它能通过叠层金属膜片的微变形，抵消安装过程中产生的角向、径向以及轴向偏差，避免轴端因别劲产生的额外轴承负载，延长整套传动组件的使用寿命。从结构设计上看，主体采用圆柱叠层布局，两端轴孔分别适配6mm与8mm直径的轴端，轴孔侧开有顶丝锁紧槽，安装时通过紧定螺钉直接压合轴面完成固定，不需要额外加工键槽，适配小扭矩、高转速的轻载传动场景，拆装维护的门槛很低，不需要复杂的专用工装就能完成现场更换。侧面预留的管接头接口是这款结构的差异化设计点，

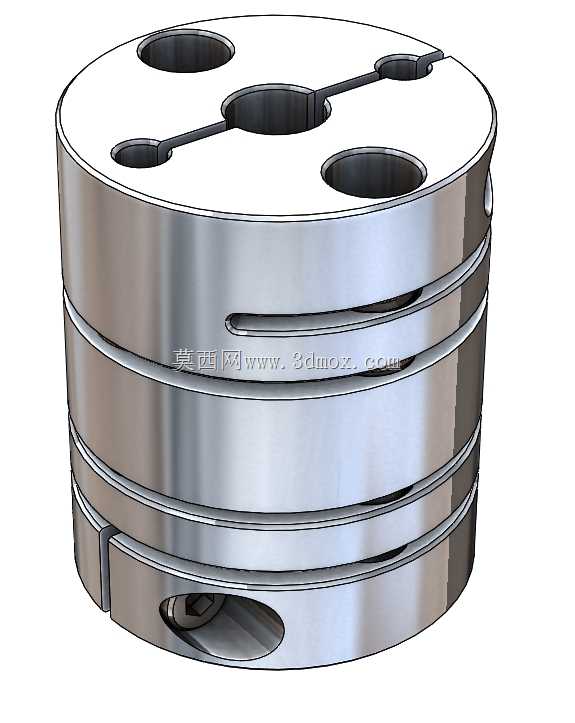

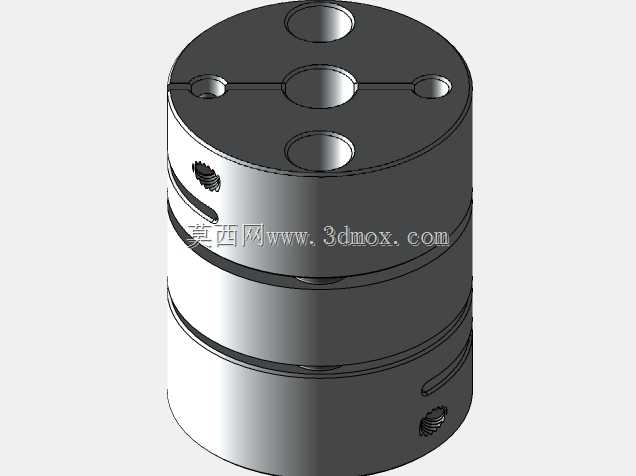

　　常规膜片联轴器没有外接气路或润滑通路的结构，这个接口可以适配需要向传动端输送微量冷却气、或者贯通走料的特殊工况，比如小型真空吸附辊的传动端，就能通过这个接头连通辊体内部的真空气路，不用额外单独布置旋转接头，压缩整体安装的轴向空间。叠层膜片部分采用多组单片金属膜片堆叠的设计思路，相比单膜片结构，多盘叠层的挠性补偿量更大，同时每组膜片之间预留了微小的形变间隙，传动过程中膜片的交变应力被分散到每一层片体上，不会因为单次偏差过载导致单片膜片撕裂失效。整体外形为规整圆柱结构，最大外圆轮廓没有突出的锁紧凸台，安装时的径向安全边界就是外圆柱面直径，不需要额外预留避让凸台的空间，适合安装在腔体内置的紧凑传动位，比如小型自动化设备的墙板内侧传动位，

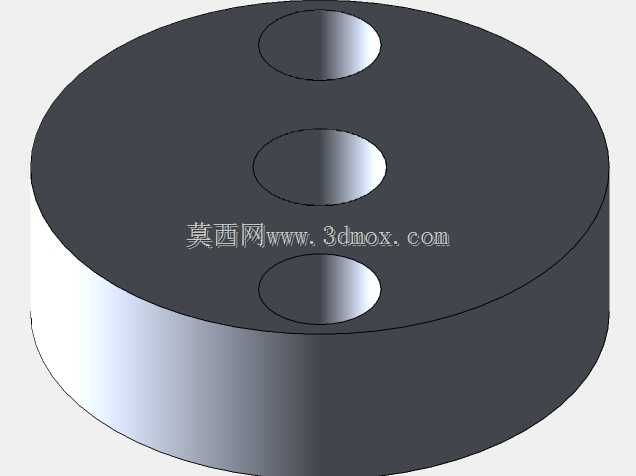

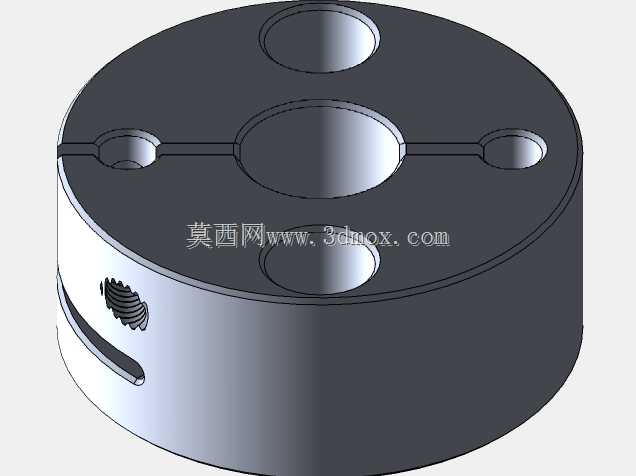

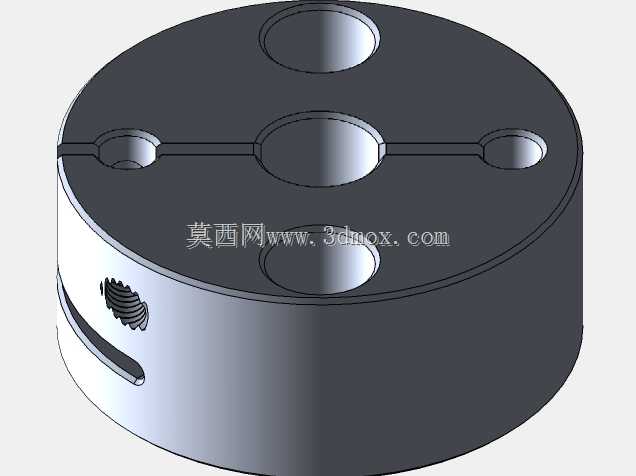

　　不会和周边的走线、护板产生运动干涉。建模过程中膜片的开槽位置做了应力分散处理，每道开槽的端部都做了圆弧过渡，避免应力集中在槽口位置导致疲劳断裂，两端的联轴基体和膜片组之间采用精密定位止口配合，装配时不需要反复调整同轴度，只要把止口对位锁紧连接螺钉就能保证整体的回转精度，动平衡表现更稳定，高转速运转时不会产生明显的径向跳动。
