带状开关防护安装座组件结构设计

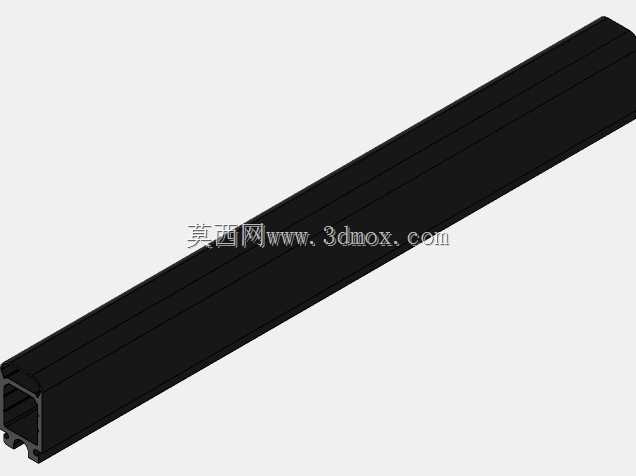

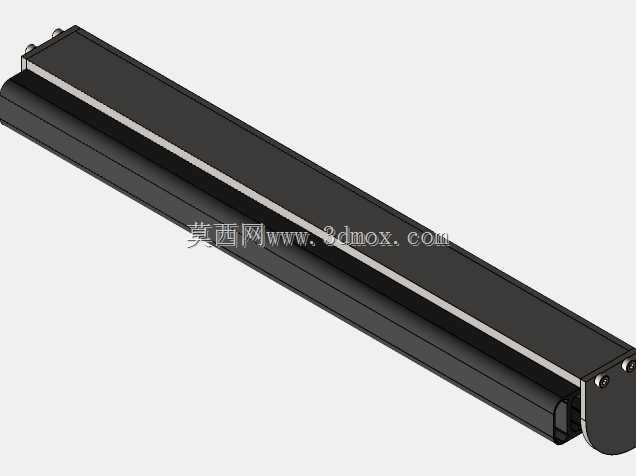

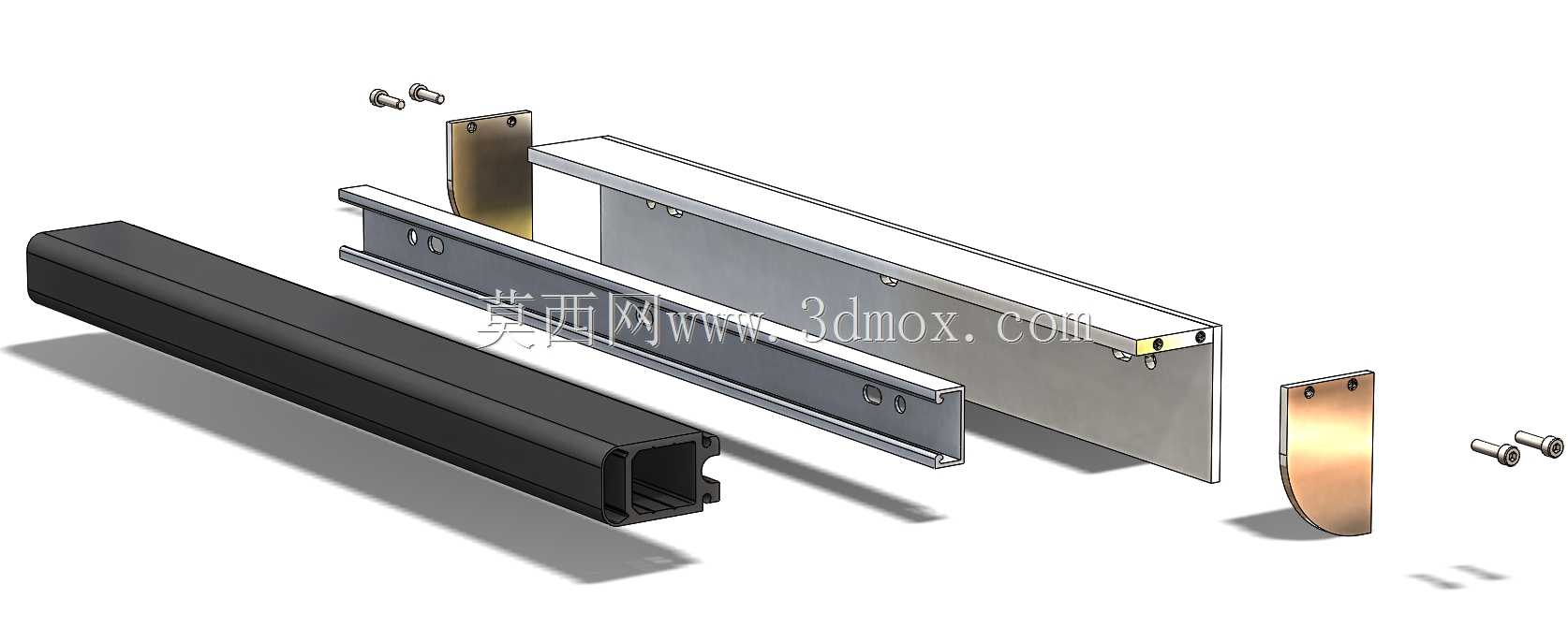

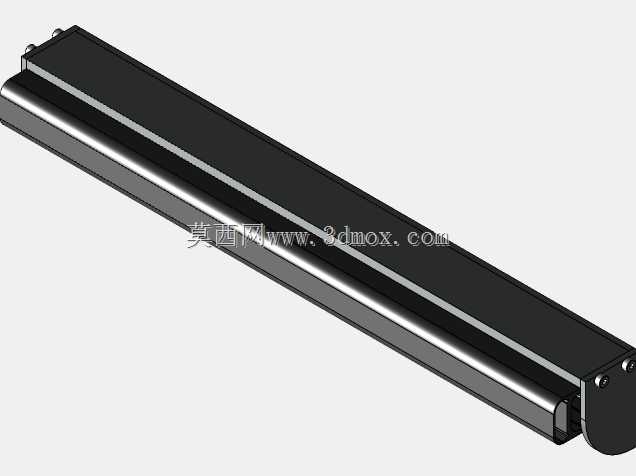

　　这套带状开关防护安装座组件，主要应用在工业自动化生产线的设备边缘安全防护场景，用来固定安装触边式带状安全开关，避免开关在长期使用过程中受外力磕碰、剐蹭出现移位或损坏，同时保证带状开关的触发面能够准确覆盖设备的危险边缘区域，当人员或异物触碰触发带时，能可靠传递触发信号让设备急停。从结构组成来看，整套组件包含挤出成型的黑色主体安装基座、多段折弯成型的金属承托支架、弧形金属防护端片以及配套的沉头安装螺丝，各零件之间通过螺丝锁付实现装配，没有复杂的卡扣或焊接结构，拆装维护十分便捷。设计过程中优先考虑了安装适配性，主体基座采用带内卡槽的挤出型材结构，卡槽尺寸刚好匹配常规带状开关的截面宽度，开关可以直接沿卡槽滑入装配，不需要额外打胶或辅助固定，

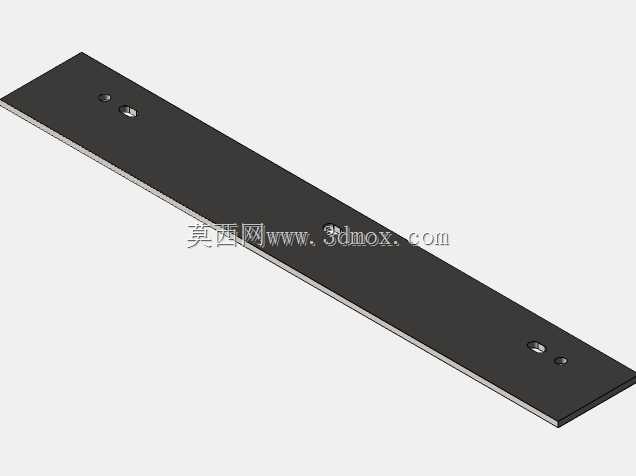

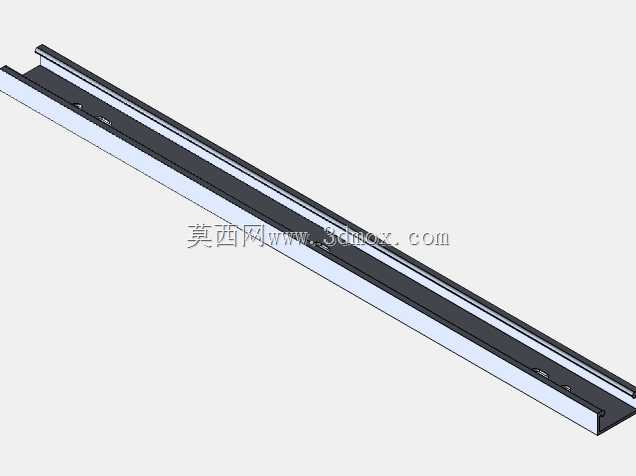

　　同时基座的外侧做了圆弧过渡处理，避免安装后出现尖锐棱角带来额外的安全隐患。金属承托支架采用冷轧钢板折弯成型，分别设置在基座的上下两侧，一方面为塑料材质的基座提供刚性支撑，避免长尺寸安装场景下基座出现下垂变形，另一方面支架上预留的腰型安装孔，可以适配不同设备安装面的孔位偏差，安装时可以根据实际位置微调组件的固定位置，降低现场安装的对位难度。两端的弧形金属端片除了封闭型材端部的缺口、避免灰尘或切削液进入卡槽内部影响开关滑动之外，弧形的外轮廓能够引导外力顺滑滑过，不会出现端部勾挂线缆、工装的情况。在安装边界设计上，整套组件的总宽度控制在适配常规设备方管安装面的尺寸范围内，突出安装面的高度经过反复校核，

　　既保证带状开关的触发面高出金属支架足够距离，确保触碰时能可靠触发，又不会因为突出过高导致开关被日常路过的工装、物料误碰触发，减少设备不必要的停机。各钣金件的折弯圆角、螺丝沉头深度都按照通用机械加工公差设计，普通的钣金加工厂、机加工车间都能完成加工，不需要定制特殊刀具，装配时只需要常规内六角扳手就能完成全部组装作业，不需要专用工装。实际使用时，这套组件可以根据设备防护边的长度，对挤出型材和金属支架做任意裁切，适配不同长度的防护需求，端片作为通用件可以直接安装在裁切后的端部，不需要针对不同长度重新开模制作端件，能够大幅降低多规格应用场景下的备件成本。
