12毫米腰孔L型直角安装固定支架

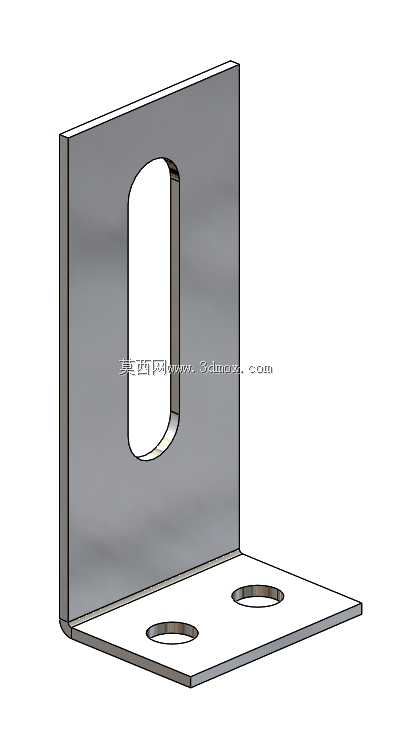

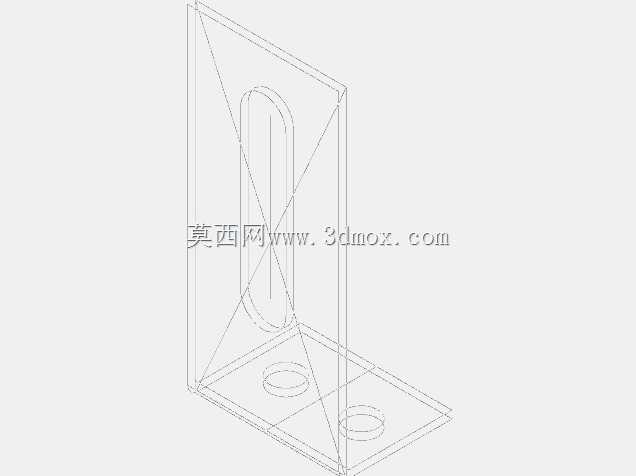

　　这款L型直角固定支架是钣金类安装连接件的典型结构，在工业设备装配、非标自动化机架搭建、生产线辅具固定、电气元件安装场景中应用十分广泛。从结构设计来看，支架采用等厚钣金弯折成型，弯折处做了圆角过渡处理，避免应力集中导致的弯折开裂问题，同时也能消除锐边带来的安装划伤风险。垂直立面上开设的12毫米宽度腰型长孔，是整个结构的核心调节设计，这类长孔可以在安装时提供单方向的位置调整余量，抵消安装面的加工误差、装配累计公差，在传感器安装、导轨挡块定位、小型气动元件固定场景中，这种可调结构能大幅降低安装对位的难度，不需要反复扩孔修正安装位置。水平底面上开设的两个圆形通孔，用于支架本身与安装基面的锁紧固定，两个孔位沿支架长度方向对称排布，

　　锁紧后受力均匀，不会出现单侧翘起的问题，孔位的孔径适配常用的内六角圆柱头螺钉或者十字盘头螺钉，不需要额外加工沉孔就能实现平整安装。从安装边界来看，支架的两个弯折面互相垂直，安装时垂直立面用来承载待固定的零部件，水平底面与设备机架、型材框架或者安装平板贴合，腰孔的长度方向与水平安装面平行，调整方向与两个底孔的排布方向一致，调整行程覆盖常见的装配误差范围，不需要额外增加调整垫片就能完成位置校准。这类支架的设计思路完全围绕安装便利性与结构可靠性展开，没有多余的冗余结构，钣金一体成型的工艺也适合批量加工，材料一般选用冷轧钢板，表面做镀锌或者喷塑处理就能满足常规工业环境的防锈需求，在一些对承重要求不高的定位、固定、支撑场景中，

　　这种结构比定制的机加工支座成本更低，安装调整更灵活，是设备装配中使用率很高的一类通用连接构件。在实际选型使用时，需要注意支架的立面高度要大于待固定件的安装孔位高度，底面的长度要满足两个安装螺钉的边距要求，避免螺钉距离板材边缘过近导致安装基面受力变形，腰孔的宽度要匹配待固定件的安装螺钉直径，保证螺钉能顺利穿入同时不会出现过大的间隙导致固定后松动。
