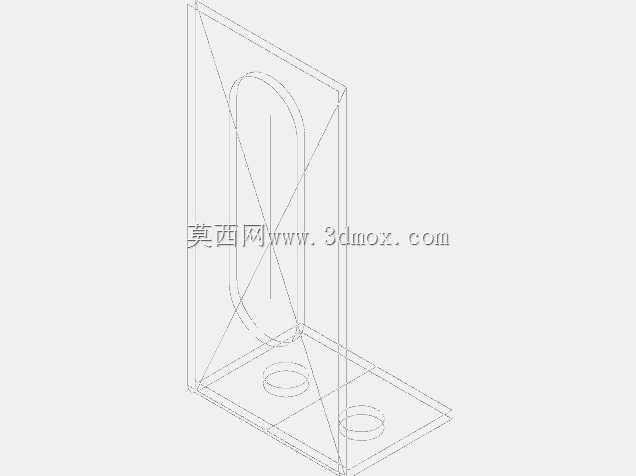

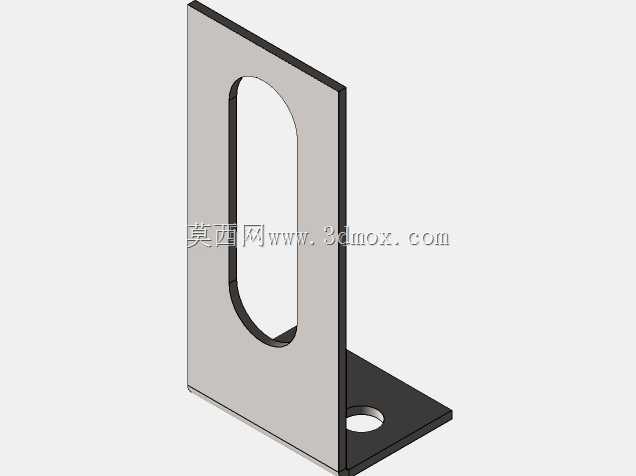

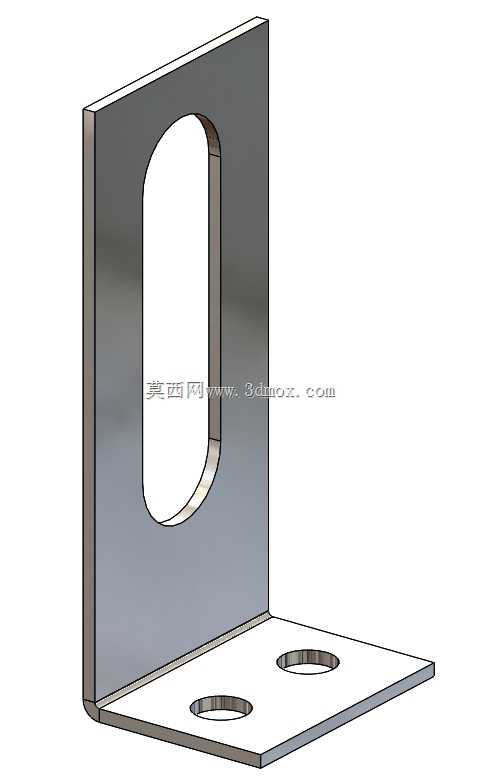

L型带腰孔双安装孔直角固定支架

　　这类L型直角固定支架在轻工自动化生产线、小型设备机架拼装、电气柜内部元件固定场景中应用十分广泛，属于小尺寸但高复用率的结构连接件。从结构设计来看，垂直立板上开设的长圆形腰孔是核心调节结构，在现场安装对位时，可允许被固定件沿腰孔长度方向做一定范围的位置微调，抵消安装面加工误差、机架拼装累积公差带来的对位偏差，避免硬连接强行锁附造成的支架变形、螺丝滑牙问题。水平底板上开设的两个圆形通孔，用于穿设紧固件将支架整体固定在基准安装面上，双孔布局可限制支架绕单孔轴线的转动自由度，保证安装后的结构稳定性，孔位间距经过匹配常规M4、M5规格紧固件的安装边距设计，锁附时扳手操作空间充足，不会出现干涉问题。

　　支架整体采用等厚薄钣金折弯成型，折弯处做了小半径圆角过渡，既避免直角锐边造成的安装划伤风险，也能减少折弯处的应力集中，提升支架整体的抗弯折强度，在承受垂直于立板方向的侧向载荷时，折弯处不易出现开裂变形。立板与底板的垂直度公差控制在常规连接件的合理区间内，可满足大部分无高精度垂直度要求的固定场景，若用于高精度导向类部件的固定，可在安装时通过塞尺配合垫片做微量调整。

　　从安装边界来看，这类小尺寸支架占用的安装空间极小，底板的两个安装孔中心距适配常见的20mm、30mm规格铝型材的槽位间距，可直接配合T型螺栓固定在铝型材机架上，无需额外加工转接板；立板腰孔的长度可覆盖±5mm左右的调节行程，足够应对大部分现场安装的对位偏差需求。支架的厚度选型匹配常规轻载固定场景，可承受数公斤级的静态载荷，若用于有振动的设备部位，可配合防松垫圈、螺纹胶使用，提升连接可靠性。在做三维建模时，这类零件需要重点注意折弯系数的设置，保证展开后的下料尺寸准确，腰孔的两端圆弧与直段相切顺滑，无建模棱角，避免后续加工时出现应力集中点，安装孔的沉头或通孔深度要匹配所选紧固件的头部尺寸，保证锁附后螺丝头部不突出安装面，避免与被固定件产生干涉。
