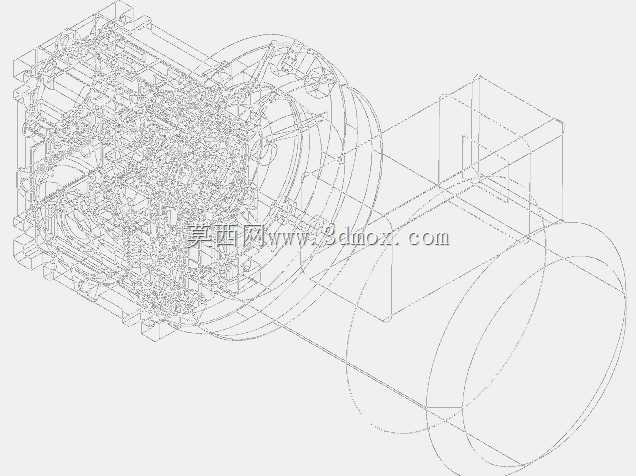

带法兰连接结构的减速电机三维结构

　　这套三维结构还原的是工业场景里常用的法兰连接式减速电机，这类部件在轻工输送、小型自动化产线、食品包装设备里的出镜率极高，很多需要低转速大扭矩输出的工位，都会选这类集成了电机与减速箱的一体化驱动单元，省去了单独匹配电机与减速机构的对接误差，安装时的同轴度更容易保证。从结构设计来看，模型完整还原了电机本体与减速段的衔接逻辑，电机端的散热筋结构、接线盒的安装位都做了精准复刻，减速箱输出端的大小双法兰结构是这套设计的核心特点，大法兰用于和设备主机的安装面板锁紧固定，小法兰则用于对接负载端的连接轴套，两种法兰的安装孔位都做了等距排布设计，现场安装时不需要额外做转接板，能直接适配常规标准的设备安装接口。在实际选型应用中，这类带双法兰的减速电机，

　　安装边界需要重点核对三个尺寸：一是电机本体的径向最大外径，要确认设备安装位的预留空间不会和周边走线、防护钣金产生干涉；二是输出轴的伸出长度与轴径，要匹配负载端的联轴器或者链轮的内孔尺寸，避免出现轴长不够或者键槽对位不准的问题；三是法兰端的止口尺寸，这个尺寸是保证传动同轴度的关键，止口和设备安装位的配合公差一般选H7/h6的间隙配合，既方便安装对位，又不会出现运行时的径向跳动。设计思路上，这套结构把电机的动力输出轴直接和减速箱的一级输入齿轮做了同轴集成，减少了中间的传动连接环节，能有效降低动力传递过程中的损耗，减速箱内部的齿轮排布采用了平行轴斜齿结构，相比直齿传动运行噪音更低，承载能力也更强，适合长时间连续运行的工业工况。

　　模型里还还原了减速箱的注油孔、放油孔位置，以及端盖的密封槽结构，这些细节在做设备维护空间预留时非常关键，很多新手设计时容易忽略注油操作的空间预留，导致后期设备保养时无法正常加注齿轮油，不得不拆解周边部件，增加维护成本。从外形轮廓来看，电机尾部的散热风罩、风叶的结构也做了完整呈现，这部分的尺寸需要和设备的防护网罩预留至少10mm的安全间隙，避免运行时风罩和防护结构产生摩擦，同时接线盒的出线方向在模型里是侧向布置，现场布线时可以根据实际走线需求调整接线盒的安装角度，不需要改动主体安装结构。
