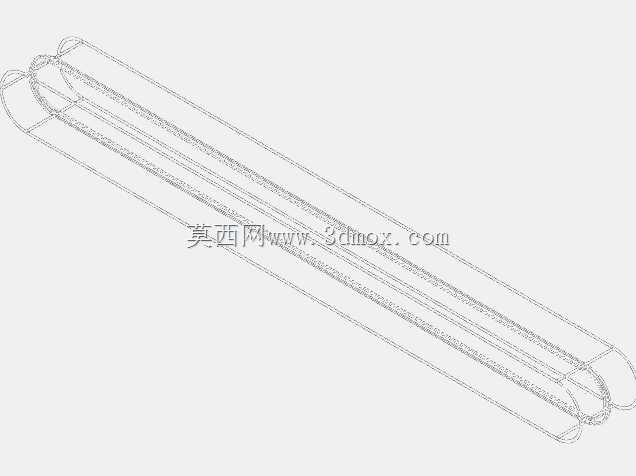

长条形圆头管状支撑构件三维结构

　　该长条形圆头管状构件，在轻工输送、物料承托类设备中应用较为普遍，常见于自动化生产线的侧边导向护栏、长条物料的承托滑轨、仓储分拣设备的隔档杆件等场景，可在连续运行的产线中承担物料侧向限位、长条工件滑动承托的作用，避免输送过程中物料偏移掉落，也可作为小型设备的外置防护杆件，阻隔人员误触设备内部运动部件。从结构设计来看，构件整体采用等截面长管主体搭配两端圆弧封头的结构，管身采用等径设计，可保证沿长度方向的受力均匀性，两端的圆头结构做了平滑过渡处理，没有尖锐棱角，既可以避免安装使用过程中剐蹭操作人员或物料表面，也能降低构件端部的应力集中系数，提升长期受交变载荷时的结构稳定性。构件的有效长度为2480mm，截面尺寸为5mm量级，

　　整体长径比较大，设计时充分考虑了细长杆件的抗弯刚度需求，管身壁厚经过合理取值，在保证整体结构直线度的前提下控制了构件自重，安装时可通过两端封头处的预留安装孔与设备机架做螺栓固定，也可通过管身配套的卡箍组件做多点位辅助固定，安装边界可根据实际设备的机架间距灵活调整固定点位，适配不同宽度的输送线或防护场景。建模过程中优先保证了管身的直线度公差，两端圆头与管身的衔接处做了相切连续处理，没有拼接缝隙或台阶，可直接用于后续的工程出图、结构受力仿真，也可导入装配环境中直接完成与配套安装座、卡箍等零件的虚拟装配，验证安装间隙是否符合设计要求。这类细长管状构件在实际选型时，需要重点关注自身直线度、端部安装孔的位置度，以及管身的表面粗糙度，若用于物料滑动承托场景，还需要保证管身外圆的圆柱度，避免物料滑动过程中出现卡滞，若用于防护场景，则需要保证两端封头与管身的连接强度，避免受外力冲击时出现封头脱落的情况。
