工业同步齿形传动带结构设计

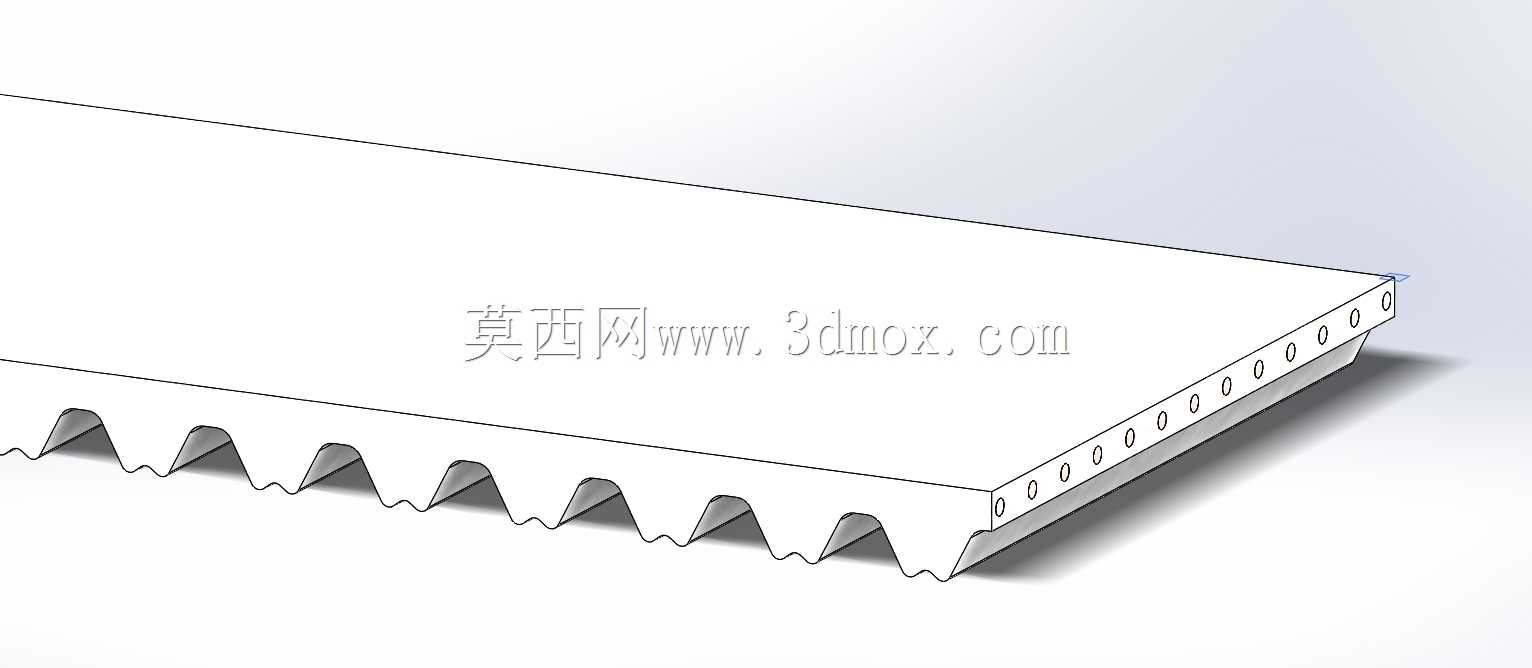

　　这款齿形同步传动件的设计，最初是为了匹配面板翻转类加工设备的长行程往复传动需求，在做结构选型时，首先要兼顾长距离传动下的精度保持性与负载适配能力，避免传统平带传动容易出现的打滑、传动比失准问题。从结构细节来看，带体背部采用平整的连续平面设计，这一结构主要是为了适配设备上的张紧压轮与导向托板，在长行程水平布置的传动场景中，平整的背部可以和托板形成稳定的滑动支撑，减少带体运行过程中的上下震颤，尤其是在920mm的有效传动长度下，带体自身的垂度控制会直接影响传动末端的定位精度，背部的平整结构也能兼容真空吸附类的辅助固定需求，适配需要在带体表面搭载工装夹具的应用场景。带体内侧的连续梯形齿结构，是整个传动件的核心功能部分，齿形的节距、

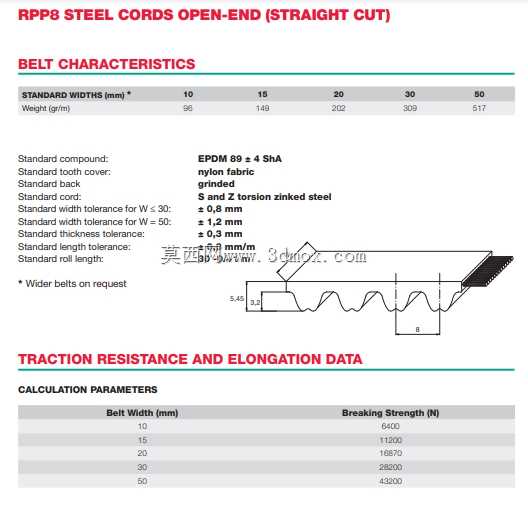

　　齿高参数经过匹配校核，能和对应规格的同步带轮形成精准的啮合传动，啮合过程中齿面与轮齿槽的接触面积均匀，不会出现应力集中导致的齿部过早磨损，相比圆弧齿同步带，这种齿形的加工容错率更高，在有少量粉尘、切削碎屑的加工车间环境中，碎屑不容易卡在齿槽内部，日常维护的清理难度更低。带体侧边的等距安装孔设计，是为了方便直接固定载具、拨块或者工装附件，不需要额外在带体表面做二次打孔加工，避免破坏带体内部的抗拉层结构，孔位的间距经过标准化设计，能适配多数常规自动化输送线的附件安装节距，在面板翻转、物料平移这类需要精准点位停靠的工位上，配合传感器可以实现±0.1mm级的重复定位精度。在设计过程中，首先确定了50mm的带体宽度，

　　这个宽度尺寸既能满足常规10kg以内负载的传动抗拉需求，又不会因为带体过宽导致带轮、张紧机构的尺寸冗余增加，带体的总有效长度按照设备两个传动轮的中心距做了匹配，安装时不需要额外做裁剪接驳，避免接驳位置的强度短板导致传动失效。实际应用中，这类传动件除了用在面板翻转加工设备上，还能适配小型物料输送线、印刷设备的走纸机构、纺织机械的往复传动单元，在安装边界上，要注意带体的弯曲半径不能小于设计阈值，过小的带轮直径会导致带体内部的抗拉层反复弯折出现疲劳断裂，张紧力的调整也要控制在合理区间，过松会出现跳齿，过紧会加剧齿面磨损和轴承负载。从建模的细节来看，齿形的倒角、安装孔的沉台结构都做了完整还原，能直接用来做设备的装配干涉检查，也能导出工程图用于加工采购的参数核对，在做整机虚拟装配时，可以直接模拟带体的传动路径，校验周边护板、传感器的安装位置是否会和带体运行产生干涉，减少实际装机时的调试修改工作量。
