聚甲醛材质辊筒传动支撑组件结构

　　这套聚甲醛材质的辊筒传动支撑结构，常见于轻载输送设备、纺织机械导布机构、小型包装线的物料承托工位，核心作用是为带状、线状或小型块状物料提供低摩擦的回转支撑，同时通过自身的回转运动带动物料完成定向输送，或是作为张紧辊调整柔性传动件的张紧度，避免传动带、纱线等柔性部件在运行过程中出现打滑、跑偏的问题。从结构设计逻辑来看，主体采用聚甲醛也就是赛钢材质加工，核心考量是这类工程塑料本身具备优异的自润滑特性，不需要额外加注润滑脂就能维持较低的回转摩擦系数，同时材质本身重量较轻，运转时的转动惯量小，启停响应速度快，适合高速轻载的连续运转工况，而且聚甲醛的抗蠕变性能较好，长期承受径向载荷时不容易出现永久性形变，能长时间维持辊面的圆柱度精度，

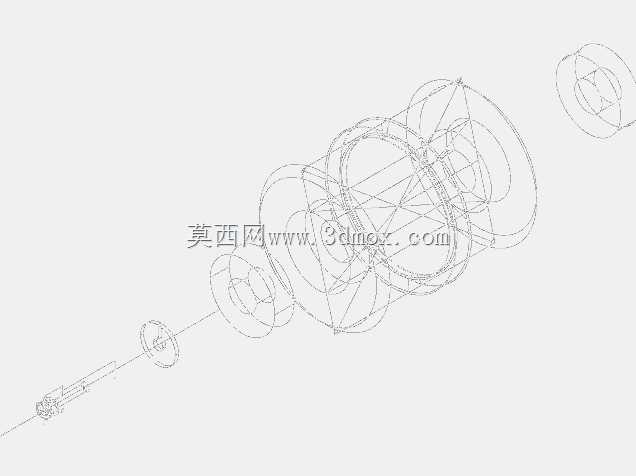

　　避免运转时出现径向跳动导致物料输送偏移。整个组件的轴系采用阶梯轴设计，两端预留的安装轴颈尺寸经过公差匹配，可直接适配标准规格的深沟球轴承，安装时轴承内圈与轴颈采用过渡配合，外圈嵌入辊筒两端的轴承座孔内，既保证了回转精度，也能承受一定的径向载荷，同时两端的轴端预留了卡簧槽，安装轴用挡圈后可以限制轴承的轴向窜动，避免辊筒在运转过程中出现轴向移位。辊筒主体的外圆面做了等直径设计，表面粗糙度控制在合理区间，既不会因为过于粗糙刮伤接触的物料表面，也不会因为过于光滑导致摩擦力不足出现传动打滑的问题。从安装边界来看，整个组件的轴向总长度、辊筒外径、两端安装轴颈的中心距都做了标准化适配，可以直接替换同规格的金属辊筒组件，

　　安装时只需要将两端轴颈固定在设备的侧板安装孔内，调整好轴向位置即可完成装配，不需要额外做复杂的适配加工。设计时还特意在辊筒内部做了中空减重结构，在保证整体结构强度、满足径向载荷承受要求的前提下，尽可能降低了组件的整体重量，减少了运转时的能耗，同时中空结构也能降低材料成本，适合批量配套使用。在实际工况适配中，这类辊筒组件可以适应一定范围的环境温度变化，聚甲醛材质本身也具备较好的耐磨损性能，长期接触纺织纤维、包装薄膜、轻型纸质物料时，辊面不容易出现磨损失圆，维护周期比普通金属辊筒更长，而且不需要做表面防锈处理，在湿度较高的工况下也不会出现锈蚀卡滞的问题。
