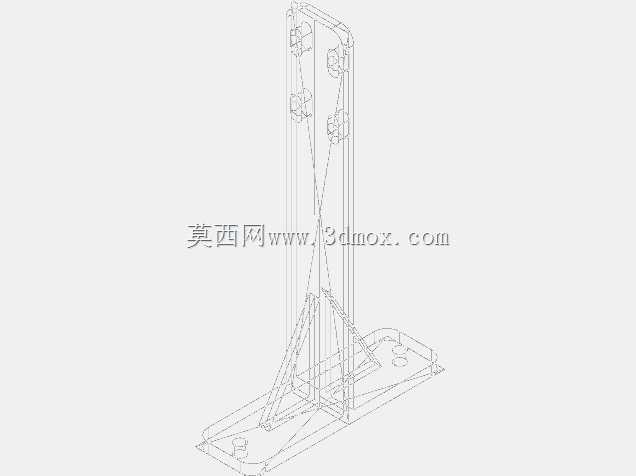

立式支撑安装基座结构设计

　　这类立式支撑基座多用于工业现场的竖向承载安装场景，常见于生产线旁的检测工位、物料暂存架体、轻型设备的竖向固定点位，区别于落地式重型基座，该结构采用斜撑加强的框架式设计，在保证竖向承重能力的同时，大幅降低了整体材料用量，适合对安装空间有竖向要求、水平占地受限的工位使用。从结构设计逻辑来看，底部采用带安装孔的平板式底座，可通过膨胀螺栓或焊接方式与地面预埋板固定，底座上的安装孔位做了沉台处理，避免固定螺栓突出影响上部构件安装；竖向主体采用双立柱平行排布的形式，立柱上预留多组等距安装孔位，可适配不同高度的外接设备安装需求，无需额外打孔即可实现安装高度的灵活调整。斜向支撑构件从底座边角位置延伸至立柱中上部，形成稳定的三角受力结构，

　　可有效抵消竖向载荷带来的立柱倾覆力矩，同时抵抗侧面水平方向的外力冲击，避免架体在设备运行振动下出现晃动。在安装边界方面，底座的水平投影尺寸经过优化，既保证了足够的支撑跨度防止侧翻，又不会占用过多的车间通道空间，竖向立柱的高度适配常规成人操作工位的设备安装需求，上部预留的安装接口可兼容传感器支架、小型操作面板、轻型物料挂架等多种外接构件。设计过程中对各连接节点做了加强处理，立柱与底座的连接位置采用加劲肋补强，斜撑与立柱、底座的连接节点均做了倒角过渡，避免应力集中导致的长期载荷下结构开裂，所有外露棱边均做了倒钝处理，防止安装调试过程中出现划伤风险。该结构的受力路径清晰，竖向载荷通过立柱直接传递至底座，再分散到地面固定点，

　　水平方向的载荷通过斜撑分解为轴向力传递至底座，整体受力均匀，没有冗余的结构构件，适合作为通用型立式安装支撑结构，在轻工生产线、电子装配车间、仓储辅助架体等场景都有较高的复用价值，建模过程中对所有安装孔位的同轴度、安装面的平面度都做了公差预留，可直接对接后续的加工出图需求，无需额外调整结构尺寸即可满足常规加工精度要求。
