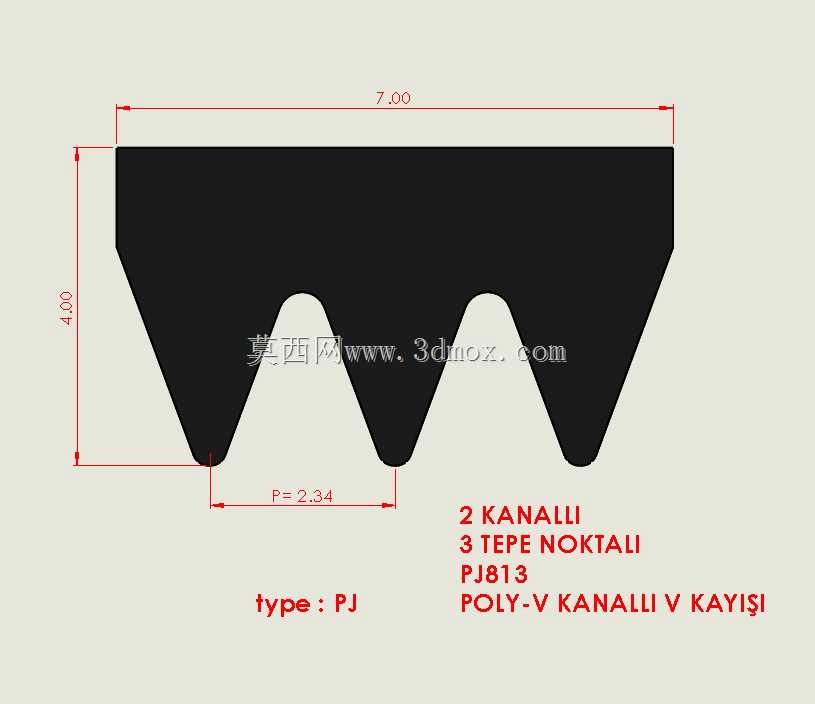

PJ813型双槽三峰多楔带截面结构

　　这款多楔带截面结构对应的是双槽三峰规格的PJ型多楔带，在轻工输送、小型动力传递场景中应用十分广泛，常见于办公设备、小型家电、纺织辅机这类对传动平稳性有一定要求、安装空间紧凑的设备中，相比普通平带和单V带，多楔带的接触面积更大，传动效率更高，同时带体更薄，弯曲应力更小，适配小直径带轮的传动布局，能有效降低传动系统的整体占用空间。从截面尺寸来看，该带型总宽度为7.00，总高度为4.00，楔距为2.34，这个尺寸参数完全符合PJ型多楔带的标准楔距规范，在设计配套带轮的时候，轮槽的齿形角度、槽深、槽距都需要和这个截面参数严格匹配，安装时要保证两带轮的平行度偏差控制在允许范围内，避免带体运行时出现偏磨、楔部受力不均的问题，影响带的使用寿命。

　　设计这类带截面的时候，首先要考虑楔部的受力分布，三个楔峰的圆弧过渡是设计重点，过渡圆角不能过小，否则带体反复弯曲时楔根位置会出现应力集中，长时间运行容易产生裂纹；也不能过大，否则会减小带与轮槽的有效接触面积，降低传动摩擦力，容易出现打滑问题。带体顶部的平直段是主要的抗拉层承载区域，设计时要保证顶部厚度均匀，避免运行时出现周向厚度差导致的传动振动。在实际选型应用中，这类双槽多楔带通常传递功率不大，但对传动比稳定性要求较高，比如小型输送线的辊筒传动、精密设备的进给传动，都能看到这类带型的应用，它兼顾了平带的柔韧性和V带的高摩擦力优势，张紧力要求比普通V带更小，能降低轴和轴承的径向载荷，延长支撑部件的使用寿命。建模的时候要注意楔面的角度一致性，三个楔峰的轮廓度要控制在公差范围内，装配模拟时要验证带与轮槽的贴合度，确保每个楔面都能均匀接触，避免出现个别楔部受力过载的情况。
