梯形多孔安装位密封衬垫结构设计

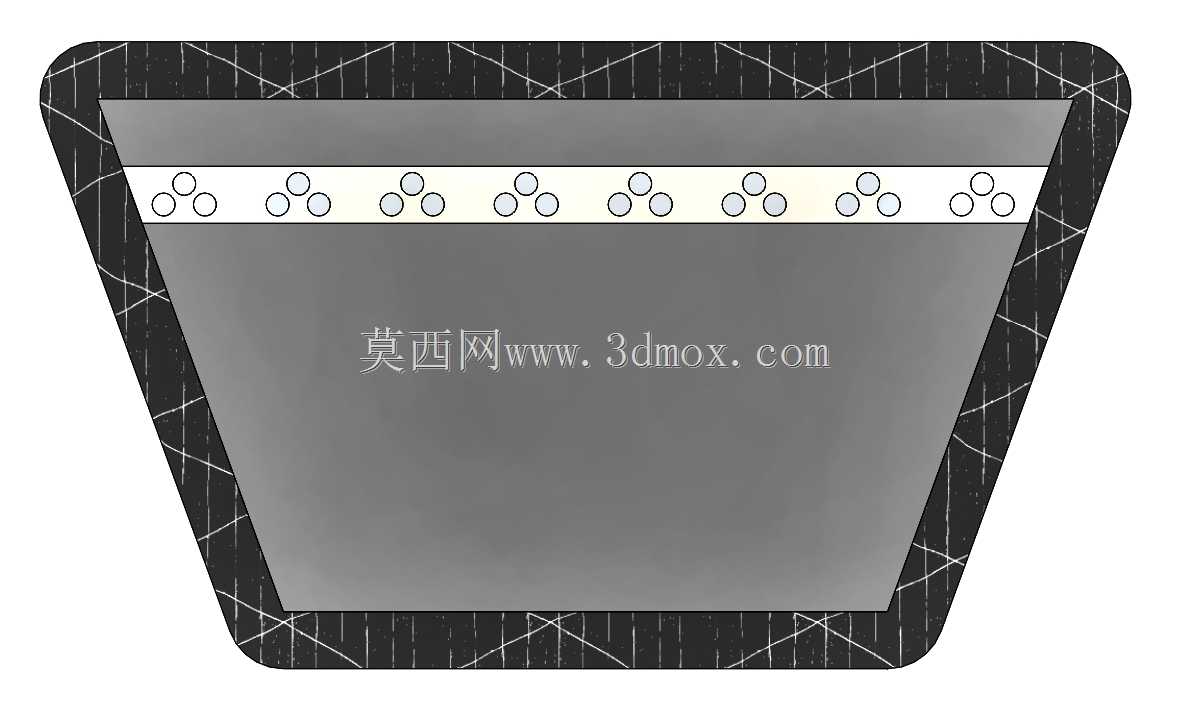

　　在各类流体输送、腔体密封的工业场景中，这类梯形多孔衬垫是解决异形安装面密封需求的常用零部件，常应用在阀组集成块、异形舱段对接面、非标设备腔体的密封环节，用来填补两个对接金属面之间的微观间隙，阻断介质泄漏路径，同时兼顾安装定位的辅助作用。从结构设计逻辑来看，该衬垫采用梯形外轮廓，是为了匹配对应安装面的异形边界，避免衬垫超出安装面造成干涉，或是尺寸不足导致密封面覆盖不全出现泄漏风险。衬垫上沿均匀排布的八组三孔组合安装位，每组三个小孔呈品字形分布，这种排布方式一方面是为了对应对接件上的螺栓安装点位，让衬垫在装配时可以通过螺栓精准定位，不会在压紧过程中出现移位，另一方面品字形的孔位排布可以让螺栓压紧力更均匀地分散到衬垫整个密封面上，

　　避免局部压力不足导致的密封失效，或是局部压力过大造成衬垫过度压缩破损。衬垫主体采用等厚度设计，边缘做了圆角过渡处理，既可以减少安装过程中衬垫边缘被尖锐金属棱边划伤的概率，也能避免衬垫边角在长期受压后出现应力集中导致的开裂。从安装边界来看，该衬垫的外轮廓完全贴合对接面的梯形安装区域，所有安装孔的位置度公差需要控制在±0.1mm以内，才能保证装配时螺栓可以顺利穿过孔位，不会出现孔位错位导致的装配卡顿。衬垫的厚度需要根据密封介质的压力、对接面的平面度来选定，常规低压工况下厚度在2-3mm即可满足密封需求，若对接面加工粗糙度较高、平面度偏差较大，则需要适当增加衬垫厚度来补偿形位公差带来的间隙。在实际选型应用中，

　　这类衬垫的材质通常根据接触介质选择，耐油场景选用丁腈橡胶，耐酸碱腐蚀场景选用氟橡胶，高温工况则选用金属缠绕复合材质，设计时需要在衬垫的非密封区域预留定位缺口，进一步提升装配效率，避免衬垫装反导致的密封失效。这类异形衬垫相比标准圆形、矩形密封件，更适配非标设备的特殊安装面需求，在定制化机械设备、特种阀组、航空航天非标舱段的密封环节应用广泛，设计时需要重点校核孔位与密封面的相对位置，保证所有安装孔都位于密封压紧面的有效区域内，避免孔位距离密封边缘过近导致压紧时衬垫被挤入缝隙，影响密封效果和使用寿命。
