日内瓦平组织间歇传动机构结构设计

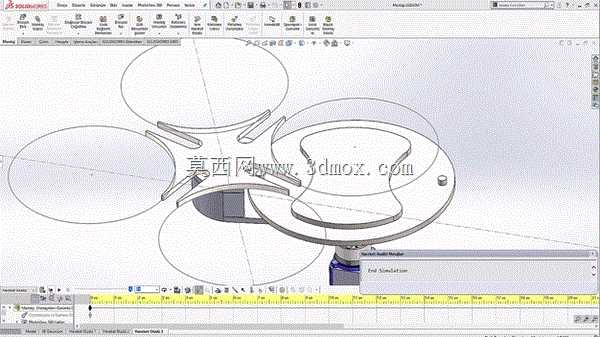

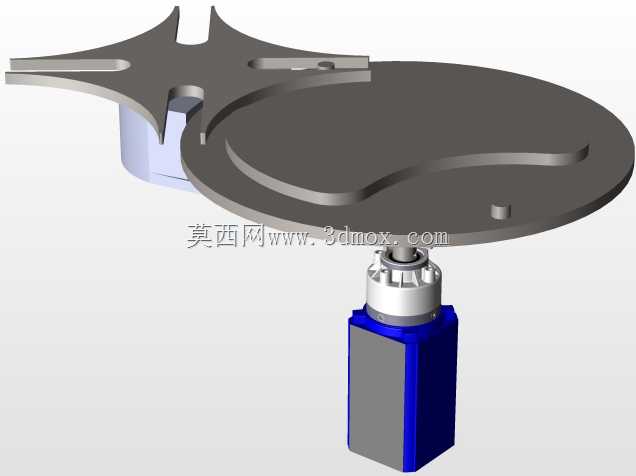

　　这套间歇传动结构常应用在多工位转台设备、自动化送料分度单元、胶片卷片机构、包装机械的工位切换模块中，核心作用是将主动件的连续匀速转动，转化为从动转盘的周期性间歇转动，实现工位间的精准步进停顿，满足加工、装配、检测工序对工件固定工位停留的动作需求。从结构设计逻辑来看，主动拨盘上的圆柱销在进入从动槽轮的径向槽时，会带动槽轮完成固定角度的转动，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会与主动拨盘上的外凸锁止弧贴合，将槽轮牢牢锁止在固定位置，避免工位偏移，整套传动不需要额外的制动定位组件，依靠自身型面配合就能实现分度过程的动停切换，传动冲击小，定位可靠性高。设计过程中首先要确定工位数量对应的槽轮槽数，常见的4槽结构对应每次90度的分度转角，

　　适配四工位循环作业场景，槽数越多单步转角越小，但传动过程中的动程角也会对应变化，需要结合实际节拍需求匹配拨盘回转半径与圆柱销的安装位置，避免出现传动卡滞或者锁止失效的问题。安装边界上，主动轴与从动轴的中心距是核心安装参数，直接决定了拨盘与槽轮的啮合间隙，中心距偏大会导致圆柱销进入槽轮时的侧向冲击增大，加速槽面磨损，中心距偏小则会出现锁止弧干涉，无法完成完整的转动循环。槽轮的径向槽深度需要匹配圆柱销的回转直径，保证圆柱销在进入和脱离槽道时无剐蹭，同时锁止弧的配合间隙需要控制在合理范围，既要保证锁止时槽轮无周向窜动，也要避免弧面配合过紧导致转动阻力增大。这套结构的从动转盘上预留了工装安装接口，可以直接搭载多工位夹具、料盘或者检测探头，

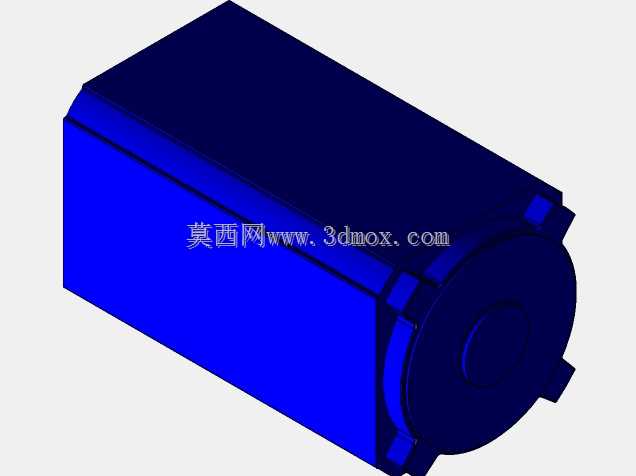

　　不需要额外设计转接法兰，主动轴端可以直接对接伺服电机、减速电机的输出轴，也可以通过同步轮、齿轮组接入设备的主传动链，适配不同设备的动力布局。在实际工况中，这类槽轮式间歇机构适合中低速分度场景，相比棘轮传动，传动过程的噪音更小，分度精度更高，相比凸轮分度器，结构更简单，加工成本更低，维护难度小，适合非标自动化设备的快速设计迭代，槽轮与拨盘的型面加工采用常规铣削、线切割工艺即可完成，不需要特殊的定制加工设备，普通机加工车间就能完成零件制作，装配时只需要保证两轴的平行度误差在允许范围内，就能实现稳定的间歇传动效果，长期运行过程中只需要定期在槽道与锁止弧面添加润滑脂，就能降低接触面磨损，延长机构使用寿命。
