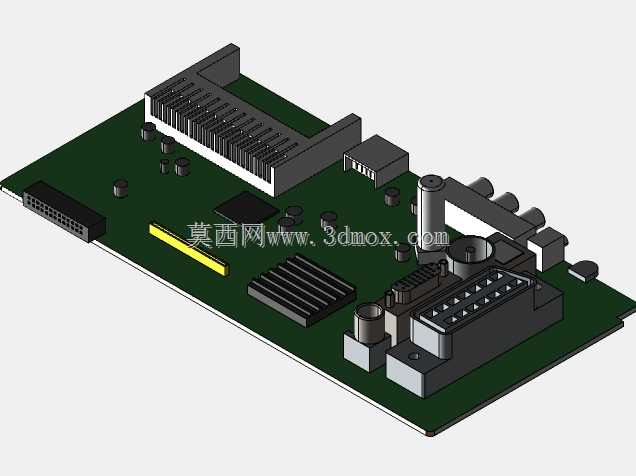

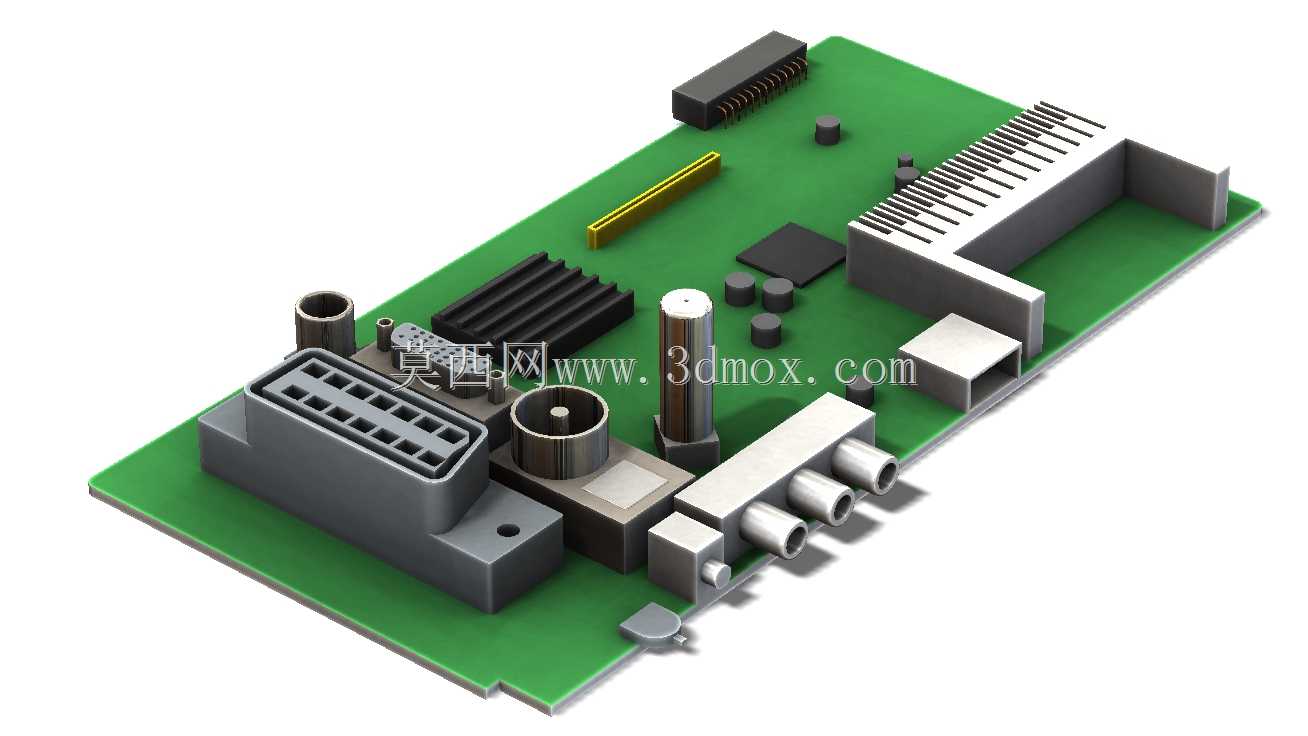

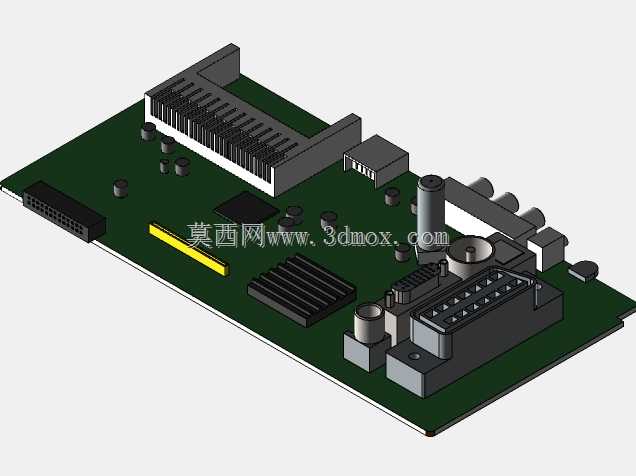

液晶电视主控电路板结构设计

　　该模型还原的是液晶电视内部核心主控电路板的完整结构，覆盖家用平板电视、商用显示终端等多个应用场景，作为整机信号处理与功能调度的核心载体，承担着音视频解码、外设接口转接、整机供电分配、人机交互指令响应的核心作用，是电视整机正常运行的核心硬件基础。从设计逻辑来看，整块板件采用FR-4环氧玻纤基板作为基底，板型轮廓完全匹配对应机型的电视后壳内部安装腔，边缘预留的定位孔位与后壳内部的支撑柱一一对应，安装时可直接通过螺丝完成板件固定，无需额外调整安装位，板件边缘与后壳内壁、周边屏蔽罩的安全间隙控制在3mm以上，避免装配时出现板件刮蹭、元件挤压的问题。板上元件布局遵循信号流向与散热需求双重原则，高频信号处理区域集中布置在板件一侧，

　　搭配金属屏蔽罩结构隔绝外界电磁干扰，避免音视频信号出现杂波、画面噪点等问题；大电流供电回路区域单独划分，电解电容、电感等功率元件排布在板边通风路径上，工作时产生的热量可顺着电视内部的自然通风道快速散出，避免热量堆积影响元件寿命。各类外接接口统一布置在板件后侧边缘，位置完全对应电视后壳的接口开窗，包含高频信号输入接口、多媒体外接接口、音视频输出接口等，用户外接设备时无需额外转接，接口的插拔方向与后壳平面垂直，插拔操作时的受力可直接传递到后壳支撑结构，不会对板件本身造成弯折应力。板上的接插件、散热片、固定柱等元件的高度均做了统一管控，最高元件的顶部与电视后壳内壁的间隙不小于5mm，既避免元件顶到后壳造成装配干涉，

　　也预留了足够的空气流通空间辅助散热。建模过程中完整还原了板上所有元件的外形与安装位置，包含各类贴片元件、接插件、散热结构、固定座等，可直接用于电视整机结构装配校验、安装空间模拟、维修拆装流程演示等场景，结构设计人员可借助该模型核对板件与周边结构件的匹配度，提前排查装配干涉、接口对位不准等设计问题，也可作为家电结构设计教学的参考案例，帮助从业者理解消费电子类电路板的布局逻辑与安装边界设计要点。
