汽车发动机正时齿轮触发器结构设计

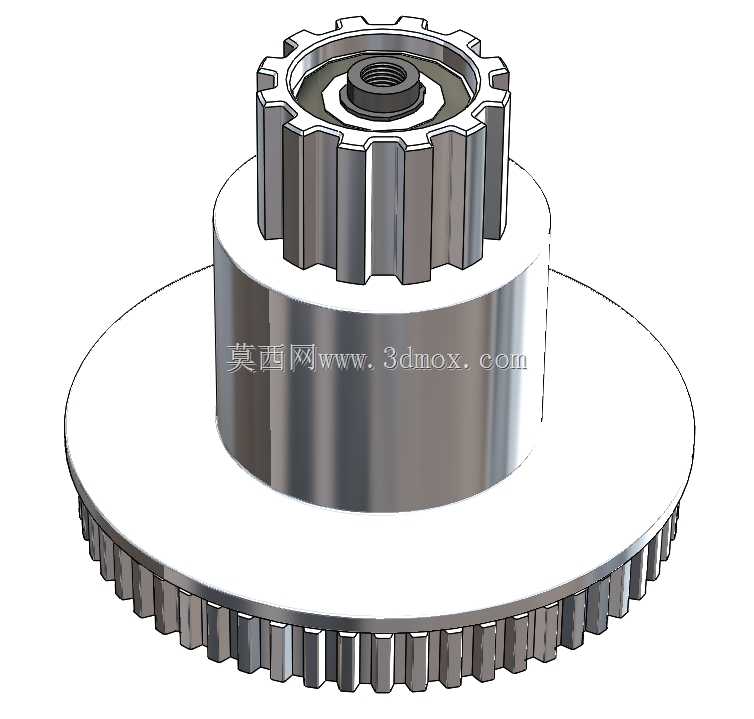

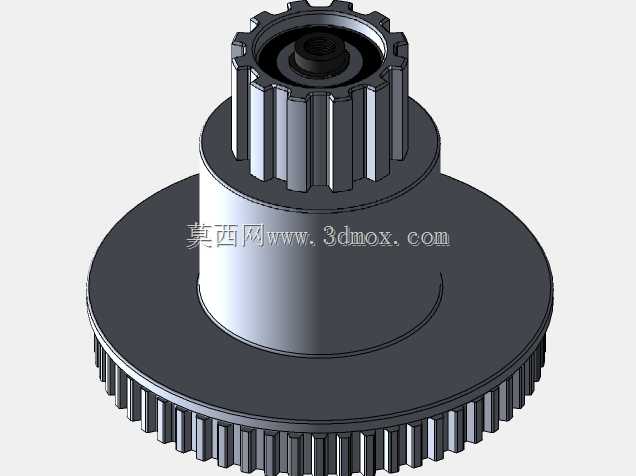

　　这款正时齿轮触发器主要应用于内燃发动机的配气正时系统，是保障发动机进排气门开闭时机与活塞运动行程精准匹配的核心传动触发部件，在乘用车、商用车的小排量汽油发动机以及部分柴油发动机的正时传动机构中广泛使用，同时也可适配部分通用小型内燃机的正时控制单元。从功能特性来看，该部件集成了正时齿轮传动与信号触发双重功能，下部的大直径盘式齿轮负责与正时链条或正时皮带啮合，将曲轴端的动力按固定传动比传递至凸轮轴端，保证配气相位的传动精度；上部的花键齿段用于安装固定触发信号轮，配合霍尔式或磁电式转速位置传感器，实时采集凸轮轴的转角位置信号，为发动机ECU提供喷油、点火的正时基准信号，中间的圆柱定位段则承担部件安装时的径向定位作用，

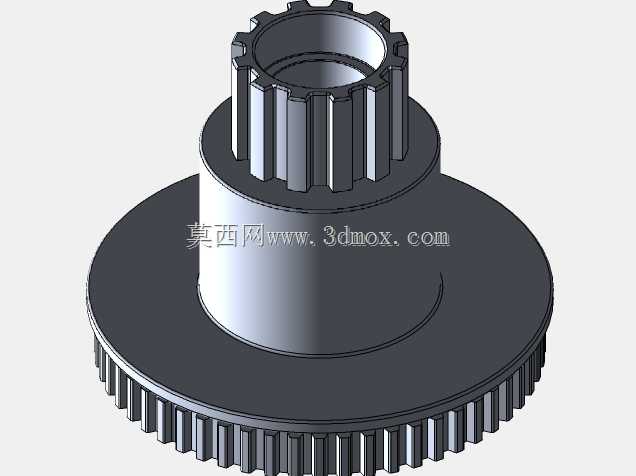

　　保证齿轮与触发轮的同轴度误差控制在0.02mm以内，避免信号采集偏差导致的发动机点火失准、动力输出异常等问题。设计过程中，首先根据发动机的额定转速、正时传动负载确定齿轮的模数与齿形参数，下部传动齿轮采用渐开线齿形，齿顶做了0.2mm的倒角处理，降低啮合过程中的冲击噪音，同时齿面预留了0.1mm的硬化层处理余量，满足长期高速运转下的耐磨要求；上部花键段采用矩形花键结构，键齿数量根据触发信号的分辨率需求设定，保证信号轮安装后无周向窜动间隙。安装边界方面，下部大齿轮的节圆直径根据发动机正时腔的内部空间做了适配设计，齿轮端面与正时腔内壁的预留间隙控制在1.5mm-2mm之间，避免运转过程中出现干涉；

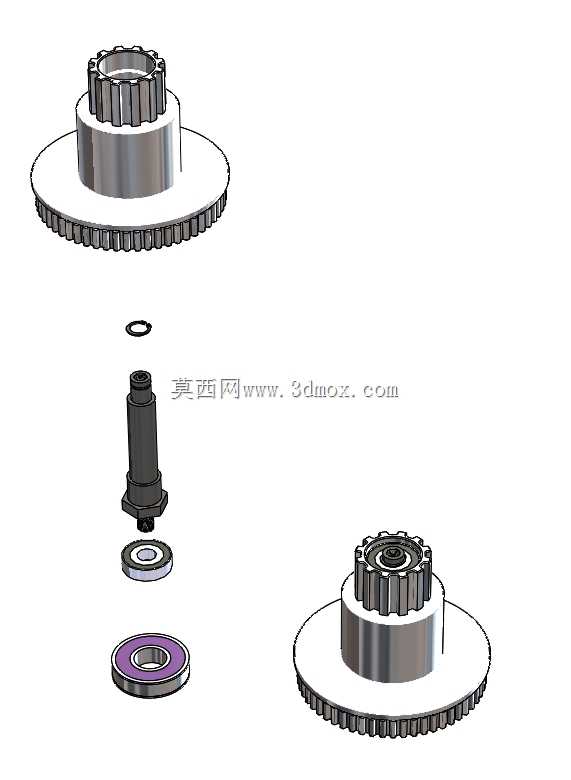

　　中间圆柱段的外径与安装座孔采用H7/k6的过渡配合，保证安装后的径向定位精度，中心的螺纹孔用于锁紧固定触发轮与齿轮本体，螺纹规格根据部件承受的轴向预紧力选定，保证发动机全速域运转下部件无松脱风险。整体结构采用一体化同轴设计，减少了分体式装配带来的累积误差，同时兼顾了传动强度与信号触发的稳定性，在建模过程中对齿根圆角、花键退刀槽等应力集中位置做了优化，避免长期交变载荷下出现疲劳断裂问题，各配合面的尺寸公差、形位公差都按照发动机零部件的通用设计标准设定，可直接用于零部件的开模生产或样机试制。
