机用台虎钳精密结构三维设计作品

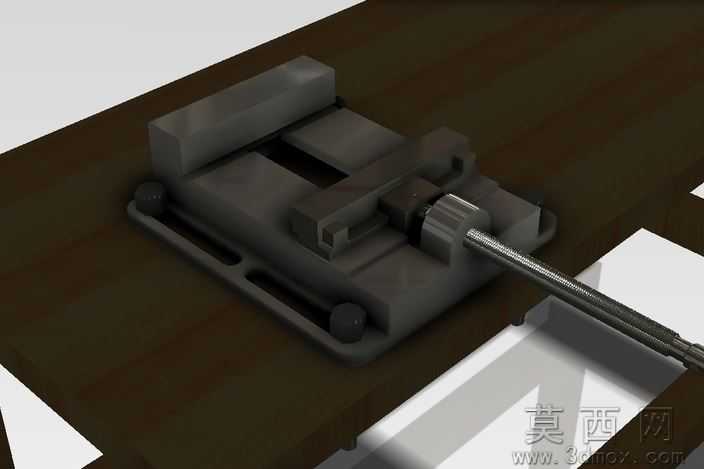

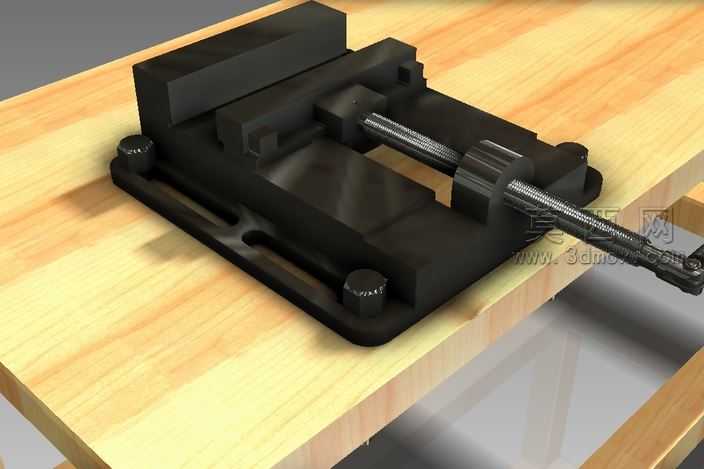

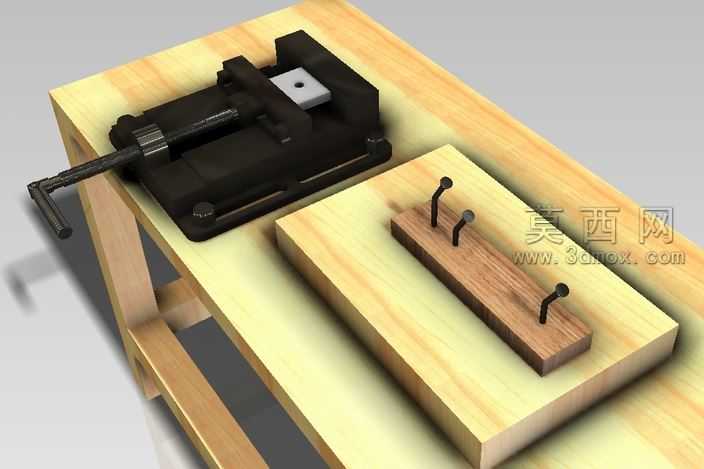

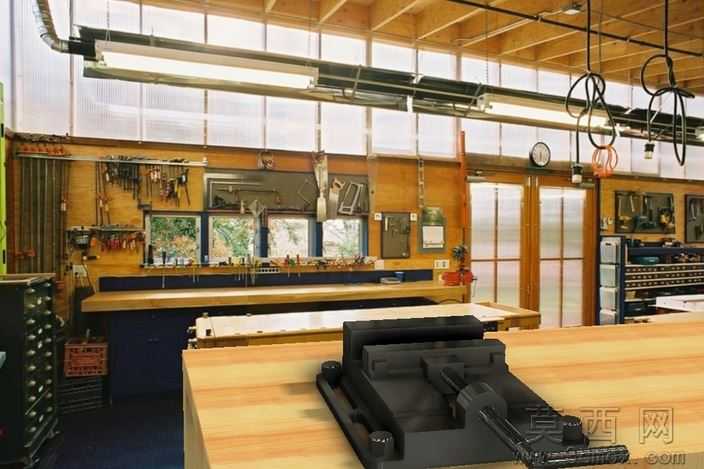

本作品为机用台虎钳的三维参数化建模设计成果，建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，对台虎钳的全部组成零件进行了1:1等比例还原，完整覆盖固定钳身、活动钳身、传动丝杠、夹紧螺母、导轨压板、固定钳口、活动钳口、底座紧固螺栓等全部核心构件。建模阶段采用全参数化驱动的特征建模逻辑，先通过草图绘制各零件的截面轮廓，再依次通过拉伸、旋转、切除、扫描等基础特征命令构建零件基体，针对丝杠的梯形传动螺纹、钳身的安装滑槽、钳口的防滑齿纹等细节结构，采用螺旋扫描、阵列、倒角等精细化特征操作完成结构还原，所有零件间的配合尺寸均经过公差校验，确保活动钳身沿导轨的滑动行程、丝杠的传动进给量完全符合实际台虎钳的工作参数。材质与渲染环节，针对不同零件的实际加工材质赋予对应材质属性：钳身、底座等铸铁材质构件赋予哑光深灰铸铁材质，调整粗糙度参数还原铸件表面的亚光磨砂质感，对边角处做轻微的磨损做旧处理提升真实感；传动丝杠、紧固螺栓等钢制传动件赋予抛光钢材材质，添加轻微的金属反射效果还原机加工表面的金属光泽；钳口防滑板赋予淬火合金钢材质，调高硬度参数对应的材质对比度，还原热处理后工件的深色硬质表面质感；渲染场景采用深色木质工作台作为承载平面，添加柔和的环境漫反射光与定向主光源，调整阴影柔度参数，让模型的装配结构、零件层次在渲染图中清晰呈现，同时通过光影效果突出丝杠传动副、钳身导轨配合处的结构细节。结构设计层面完全还原机用台虎钳的工作原理：固定钳身通过底座的长条形安装槽可实现工作台面的位置调整与紧固，传动丝杠与固定钳身端部形成转动副、与活动钳身内部的螺母形成螺旋传动副，转动丝杠端部的方头即可驱动活动钳身沿钳身导轨做直线往复运动，配合固定钳口实现工件的夹紧与松脱，钳口板上的交叉齿纹结构可增大与工件接触面的摩擦力，避免装夹过程中工件移位，活动钳身与导轨的配合间隙可通过侧边的紧固螺钉进行调整，保证传动过程的平稳无窜动。整体建模过程未对实际结构做简化处理，所有装配约束均按照实际机械装配关系添加，可直接用于台虎钳的结构原理演示、虚拟装配教学、零件工程图生成等场景，完整还原了通用机加工工装夹具的典型机械结构特征。
