工业级40x200规格电缆支撑桥架系统

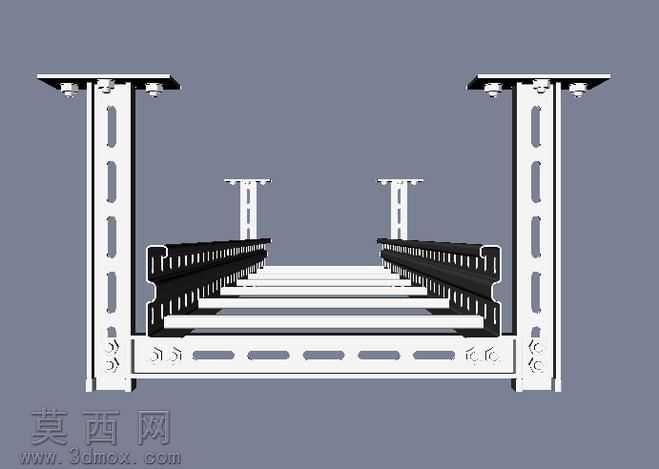

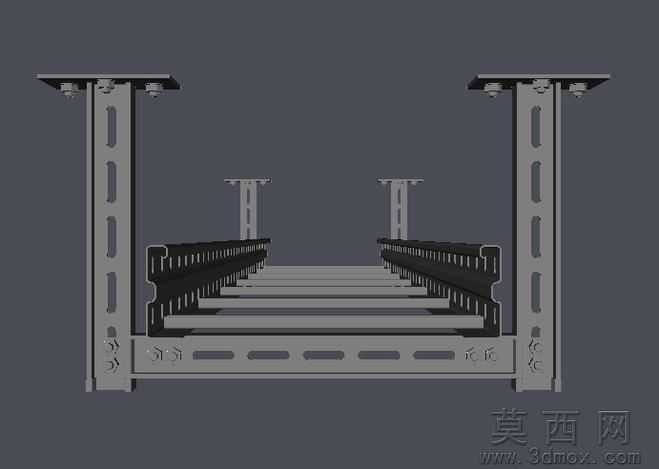

本作品为工业布线场景使用的40x200规格电缆支撑系统三维模型，建模过程严格遵循机械装配设计逻辑，先完成各零部件的独立参数化建模，再按照实际安装约束完成整体装配。建模阶段对立柱的长圆孔调节结构、托臂的卡接限位结构、桥架本体的加强筋冲压结构均做了1:1还原，所有开孔位置、折弯圆角、连接孔位的尺寸公差均参考行业通用标准设定，确保模型可直接用于后续的工程出图、装配模拟环节。渲染阶段采用哑光金属材质模拟镀锌钢构件的真实质感，对立柱表面的喷塑涂层、桥架侧边的镀锌层做了差异化的材质参数调整，通过环境光遮蔽效果突出构件之间的装配层级，搭配浅灰色纯色背景突出产品本身的结构特征，多角度渲染视图完整展示了支撑系统的正面、侧面及装配节点细节。结构设计上采用立柱加托臂的组合式安装形式，顶部的安装底座可适配不同的顶面固定场景，立柱上的等距长圆孔可实现托臂安装高度的灵活调节，双侧对称布置的桥架托臂可同时承载多排电缆敷设需求，桥架底部的长条型散热孔可有效降低电缆运行时的积热风险，各连接节点均预留了标准紧固件的安装位置，整体结构兼顾承重稳定性与安装调节灵活性。设计思路围绕工业现场电缆敷设的实际需求展开，摒弃冗余装饰结构，所有造型均服务于功能实现，既保证了支撑系统的额定承重能力，又通过标准化的接口设计降低现场安装的施工难度，模型完整还原了成品的所有结构细节，可用于产品展示、安装培训、方案演示等多个场景。
