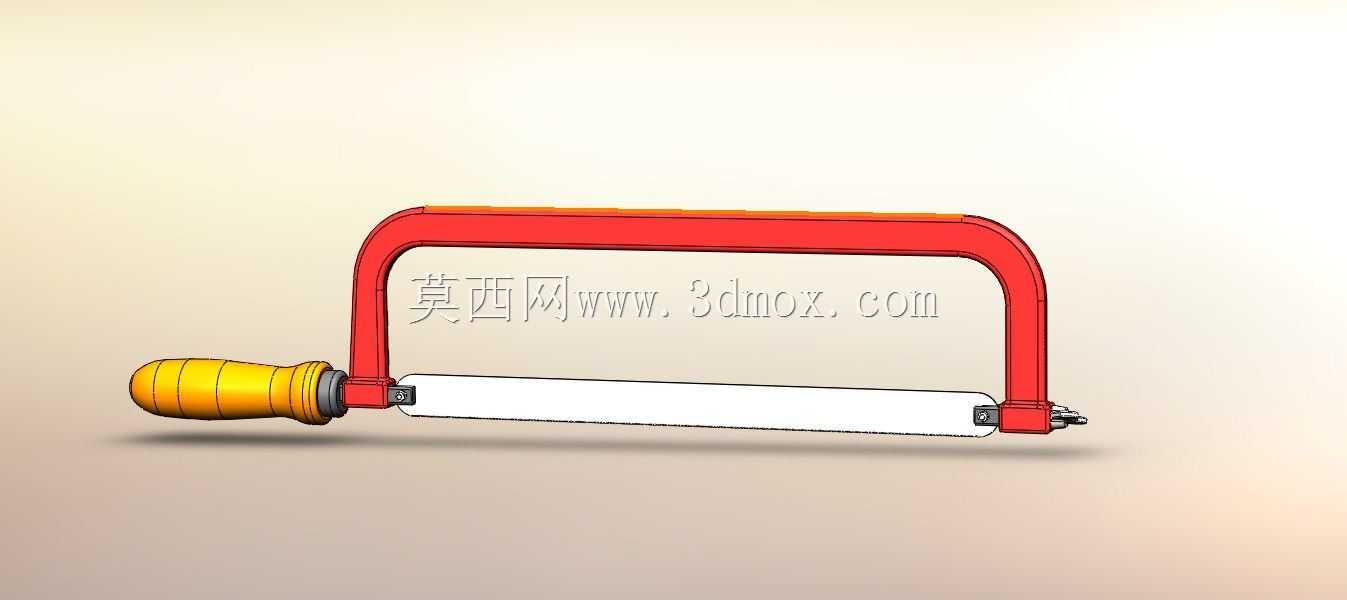

可调式手工钢锯三维结构设计

　　这款手动钢锯的结构设计，核心围绕金工车间日常下料、修配场景的实际使用需求展开，区别于固定式锯弓的老款结构，整体采用可调式框架布局，可适配不同长度规格的通用锯条，覆盖日常金属件切割、管材截断、型材修边等多数手动切削作业场景。从结构组成来看，整体分为握柄、弓架、张紧机构、锯条装夹位四个核心部分，握柄采用符合人手抓握弧度的曲面造型，表面做防滑纹理处理，作业时可分散手部压力，减少长时间握持的疲劳感，同时握柄与弓架的连接位做了加强结构，避免大力切削时出现连接松动、柄部断裂的问题。弓架采用拱形受力结构，截面做等强度优化，在保证整体刚性的前提下尽可能降低自重，避免作业时额外增加手部负载，拱形的内空尺寸经过核算，可满足常规直径管材、

　　厚度型材的切割行程需求，不会出现工件卡滞在弓架内部无法走锯的问题。张紧机构设置在弓架前端，采用旋钮式螺杆张紧结构，转动旋钮即可带动装夹头前后位移，实现锯条的张紧与松卸，张紧行程覆盖市面常见的200mm、250mm、300mm长度规格锯条，无需额外更换配件即可完成不同长度锯条的适配，装夹头的定位槽做了限位设计，锯条安装后可自动对齐装夹孔位，避免锯条装夹偏斜导致的切削跑偏、锯条断裂问题。设计过程中重点考量了实际使用的受力特性，弓架的受力路径从前端装夹位沿拱形架体传导至握柄连接位，应力集中区域做了圆角过渡处理，避免反复受力后出现架体开裂的问题，握柄与架体的连接采用嵌入式锁紧结构，相比传统的螺丝外露连接，

　　可避免金属切屑堆积在连接缝隙内造成的锈蚀、拆卸困难问题。锯条的装夹位采用销钉定位结构，装夹时只需将锯条两端的安装孔套入定位销，转动张紧旋钮即可完成固定，操作便捷，同时定位销的硬度做了强化处理，长期使用不会出现磨损变形导致的锯条松动问题。整体外形尺寸控制在手动工具的合理握持范围内，弓架的外轮廓宽度适配人手抓握的开合尺度，作业时可灵活调整锯切角度，无论是平切、斜切还是转角修割都能顺畅操作，安装边界上无需额外配套辅助工装，单独手持即可完成全部操作，适合设备维修、五金加工、现场安装等多种无固定台钳的作业场景，结构上没有冗余的复杂部件，日常维护只需定期清理张紧螺杆上的切屑、加注少量润滑脂即可保证长期顺畅使用。
