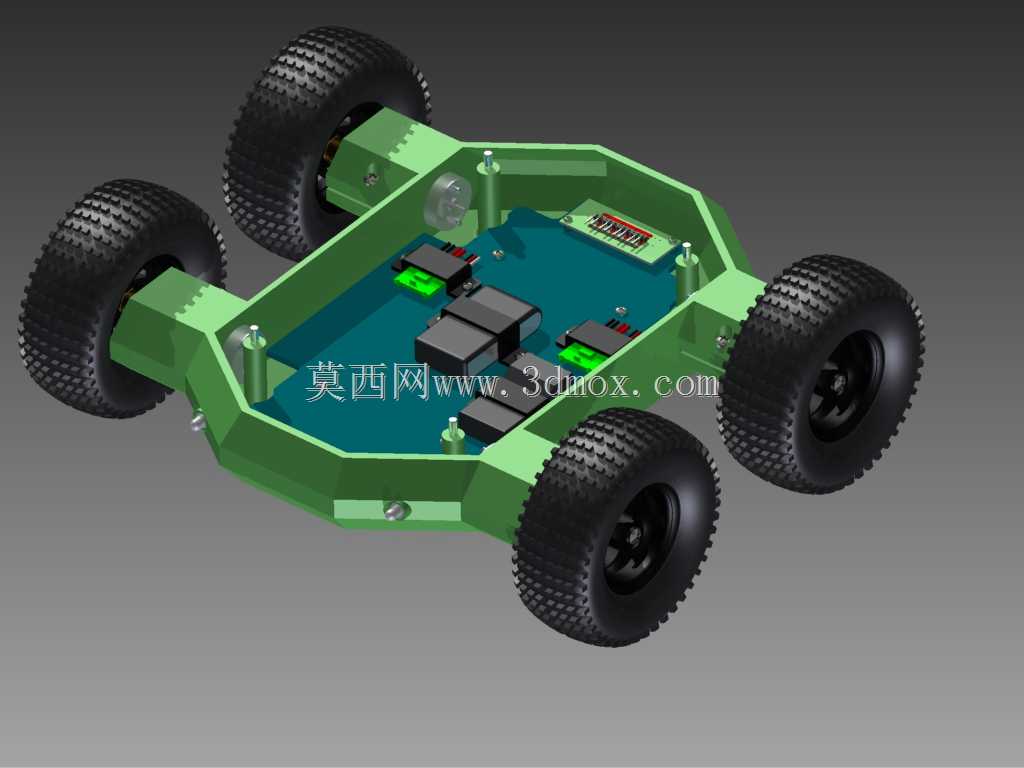

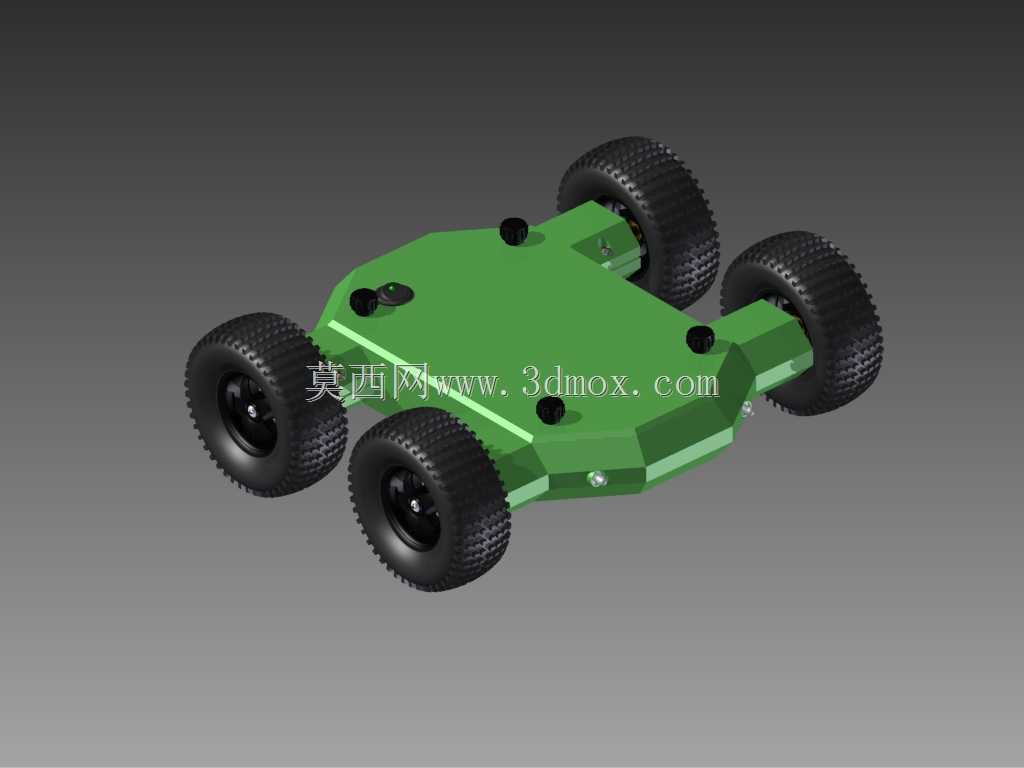

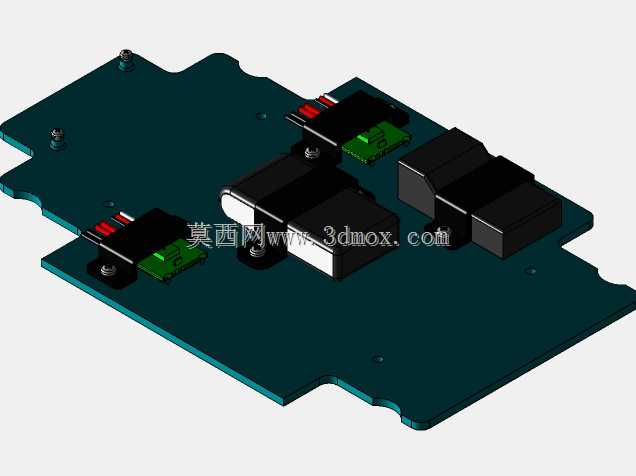

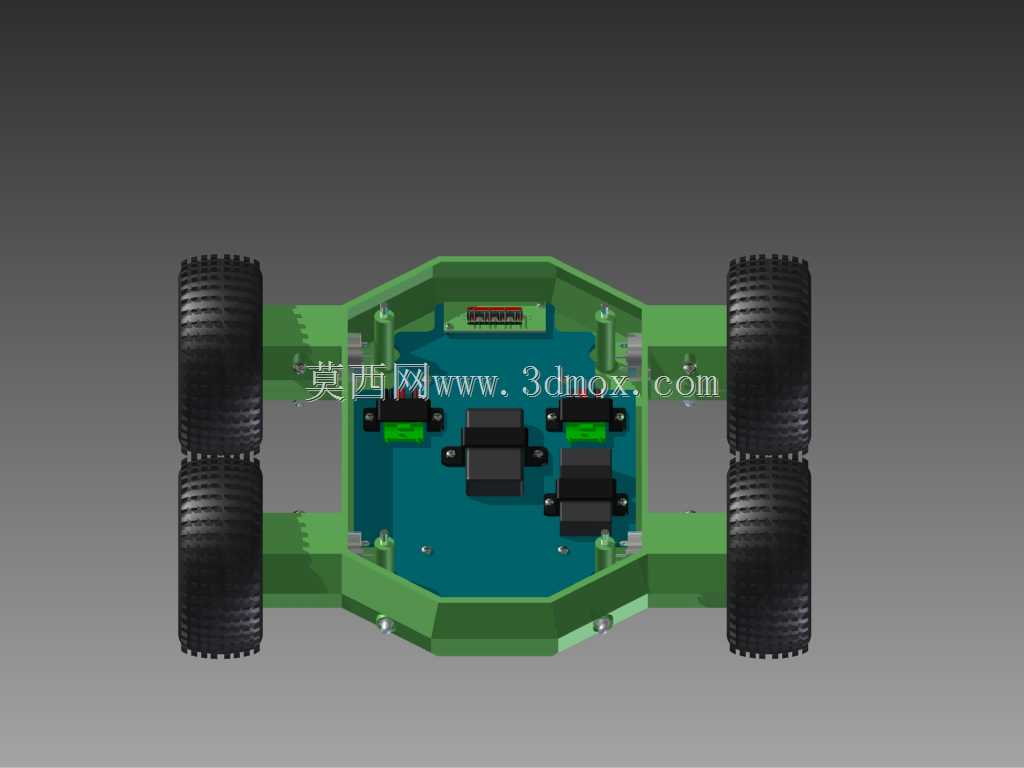

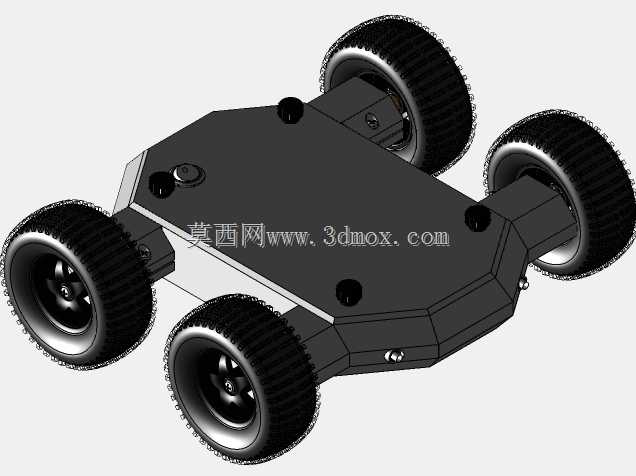

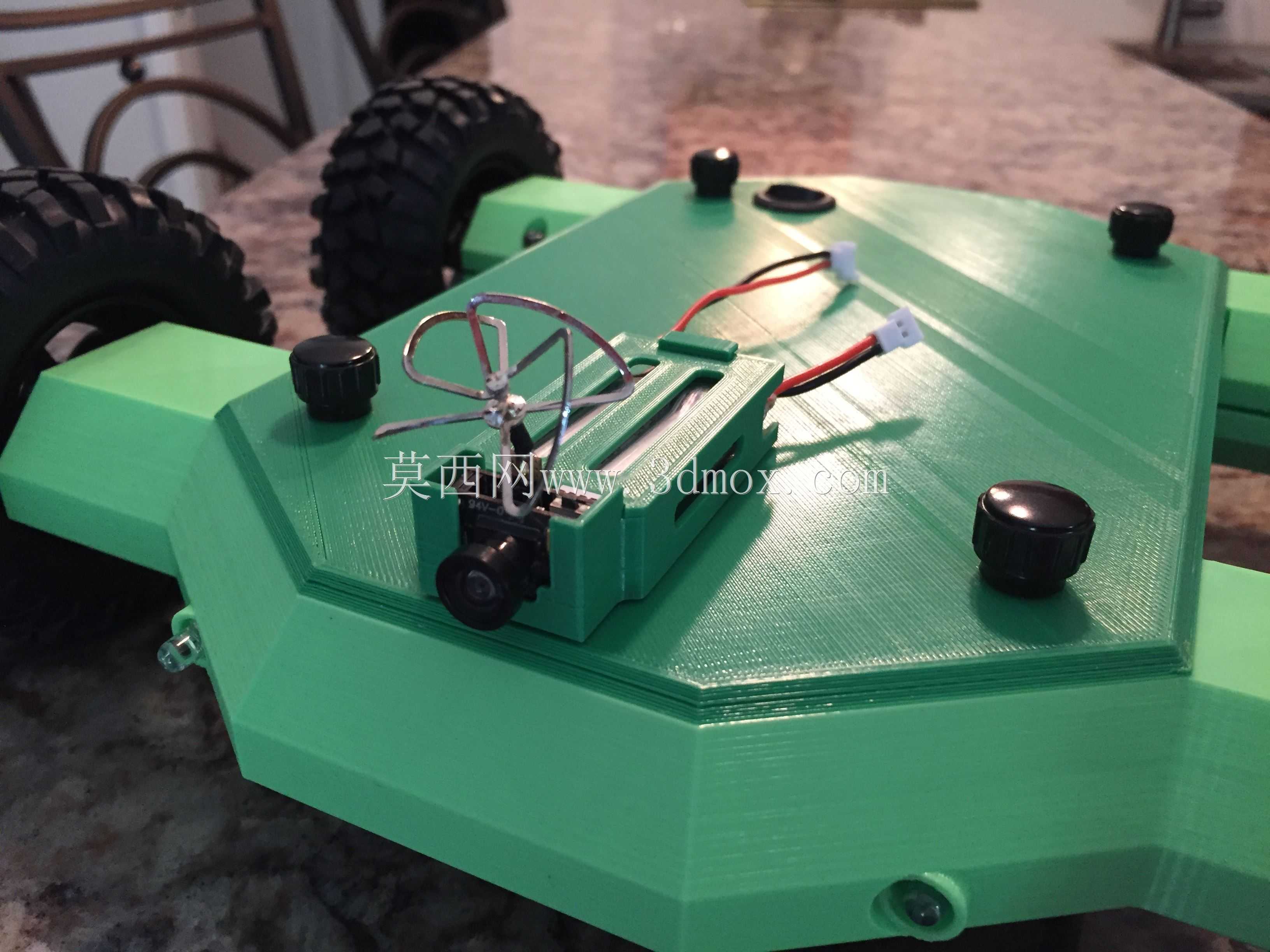

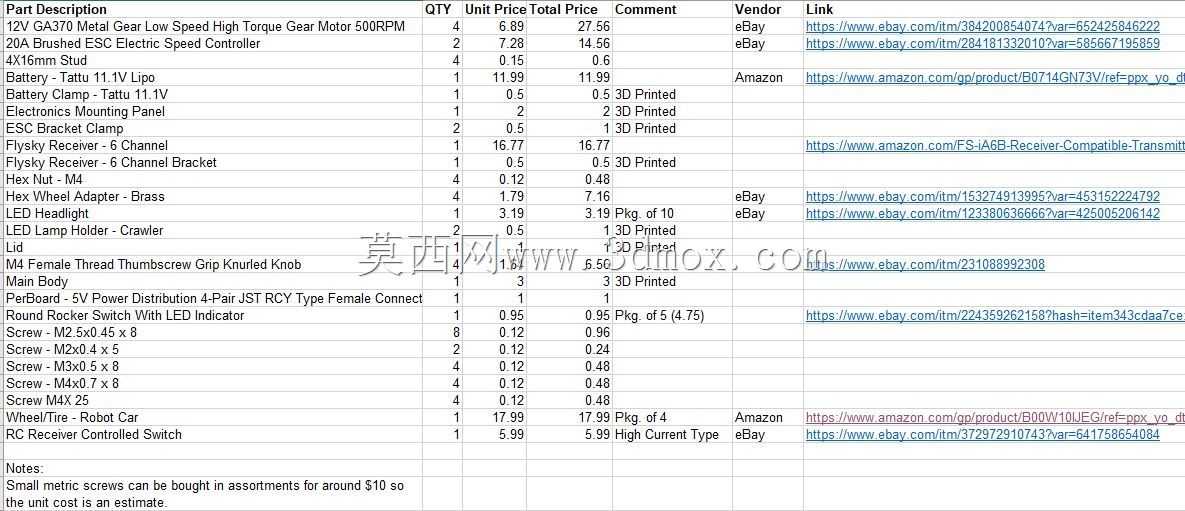

这款四轮驱动移动底盘的设计,最初瞄准的是高校科创竞赛、小型户外巡检、DIY智能载具开发这几类场景,日常做嵌入式开发验证、多传感器搭载测试的时候,这类底盘的适配性远高于成品玩具车。从结构布局来看,整体采用对称式框架设计,四个驱动轮分别布置在车架四角,轮距与轴距的比例经过反复调整,既保证了转向时的轮差余量,也能在15度以内的坡面行驶时避免重心偏移导致的侧翻,车架中部预留的矩形安装区域,尺寸刚好适配常规的锂电池组、双路直流电机驱动板、主控开发板的排布,安装孔位按照通用M3螺丝规格设计,不需要额外做转接件就能固定市面上主流的开源硬件模块。设计阶段特意把主体承载结构拆分为适合FDM3D打印的分体部件,

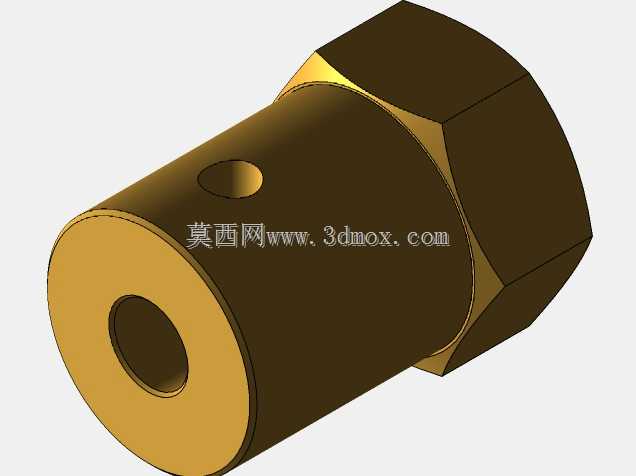

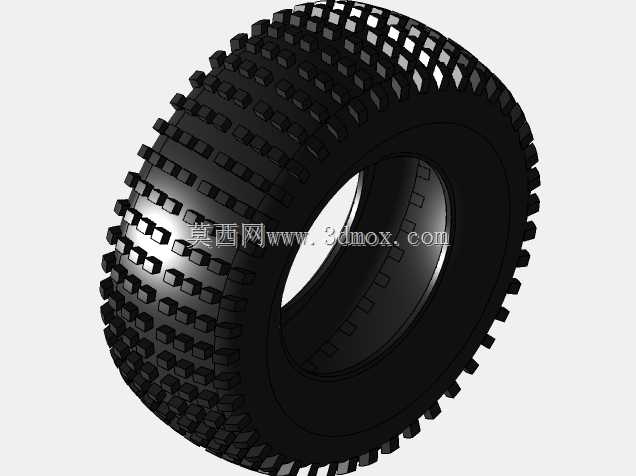

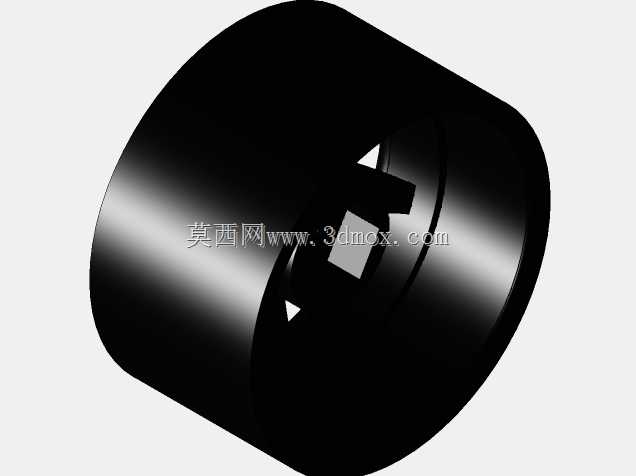

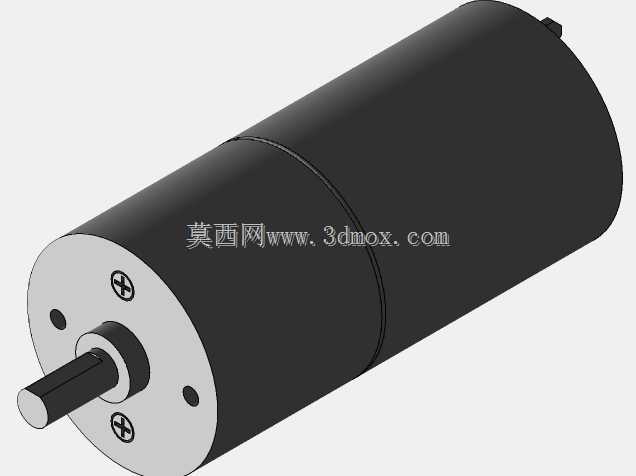

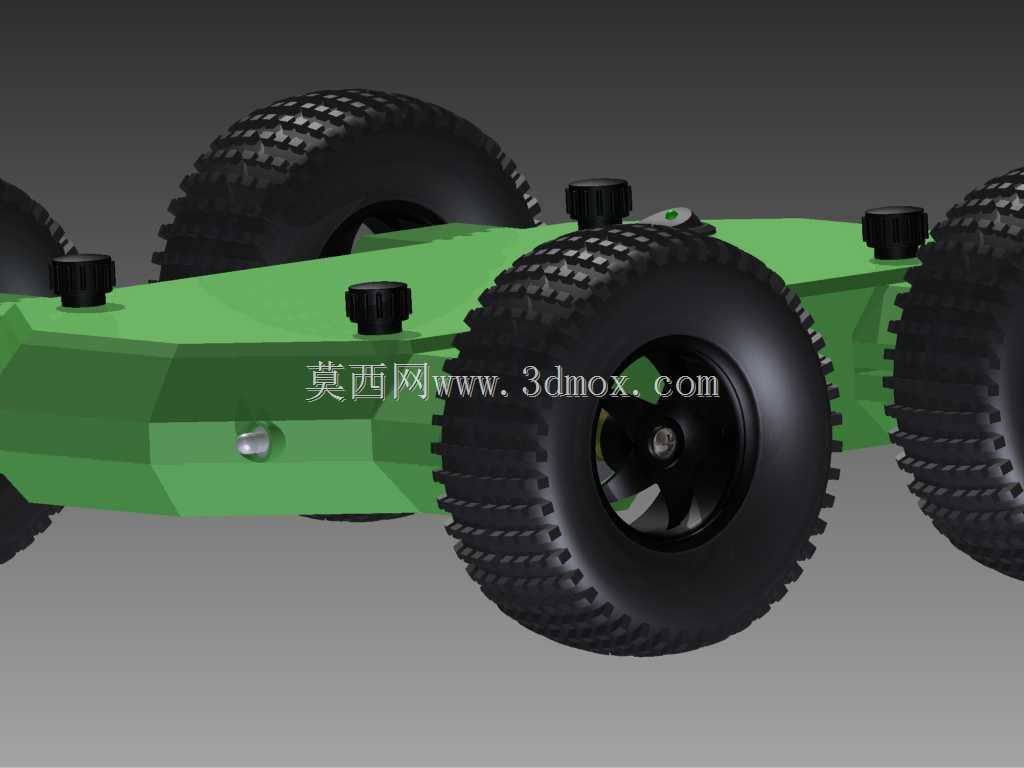

每个单独部件的尺寸都控制在常规桌面级3D打印机的成型幅面以内,打印时不需要添加大量支撑,拼接位置采用定位柱加螺丝锁紧的方式,装配误差可以控制在0.2mm以内,不会出现轮轴同轴度偏差导致的行驶阻力过大问题。行走部分选用的是大颗粒深胎纹的橡胶车轮,胎面的凸起纹路能在草地、碎石路、光滑地砖等不同接触面提供足够附着力,轮轴与车架连接位置预留了轴承安装位,相比直接用塑料孔位穿轴的设计,长时间运行的磨损量能降低七成以上,传动路径上没有多余的减速齿轮组,动力直接从电机输出到车轮,传动效率更高,也减少了后期维护的零件数量。车架四周做了圆弧过渡处理,没有突出的尖锐结构,在狭窄空间穿行时不会剐蹭周边障碍物,上层安装平面预留了多组扩展孔位,
可以根据使用需求加装超声波传感器、摄像头模组、机械臂夹持机构等拓展部件,不需要对原有底盘结构做破坏性修改。做结构验证的时候,特意测试了不同载重下的行驶状态,当搭载总重量不超过2kg的硬件模块时,四轮的动力输出依然保持均匀,不会出现单侧车轮打滑的情况,车架的形变也在工程塑料的弹性允许范围内,不会因为长期承重出现连接位开裂的问题。对于做移动机器人开发的从业者来说,这个底盘结构可以直接作为基础载具使用,只需要根据自身的功能需求加装对应的上层模块,就能快速完成原型机搭建,省去了从零开始设计底盘、验证行走结构的大量时间,打印制作的成本也远低于采购成品金属底盘,非常适合小批量原型验证和个人DIY项目使用。
