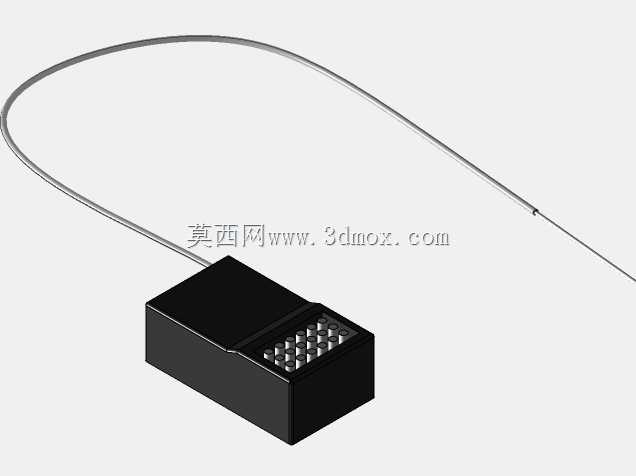

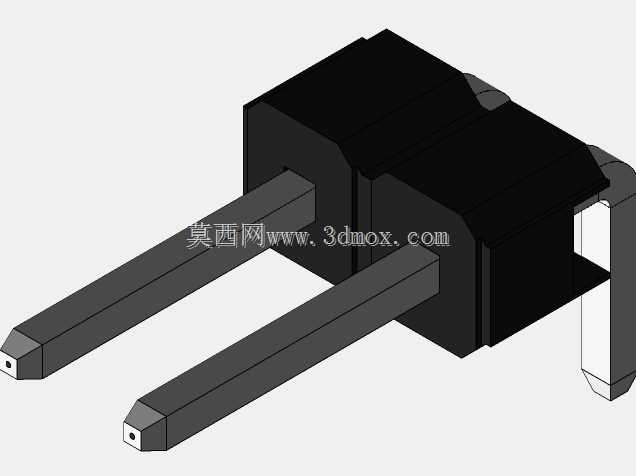

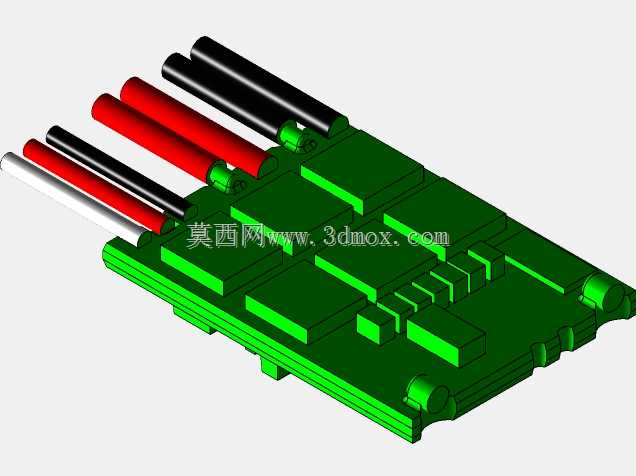

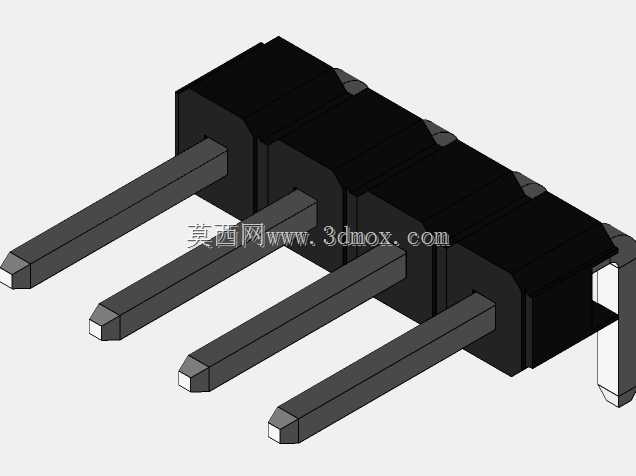

这款轮式移动载具的设计核心围绕前转向功能重构展开,区别于常规滑橇式转向的小型机器人车,其转向机构完全独立设置于车头区域,可兼容市面主流的RC无线电接收与发射模块,适配常规电子调速器、舵机、视觉传感器等组件的安装需求,多用于小型教学实验平台、室内巡检原型机、青少年科创竞赛载具等场景。

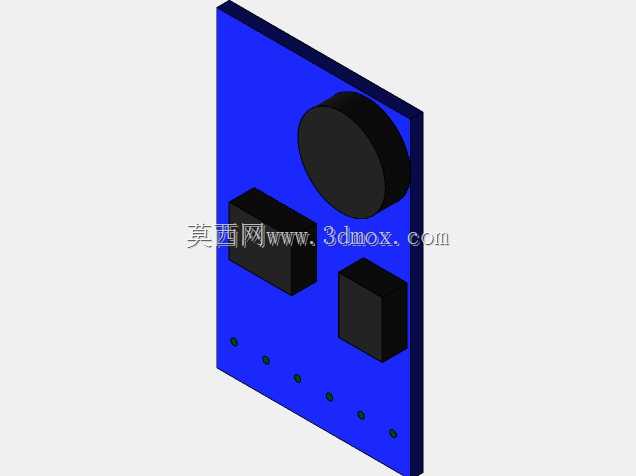

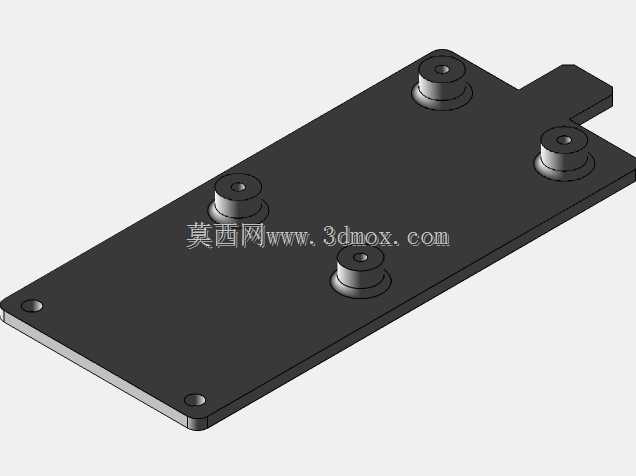

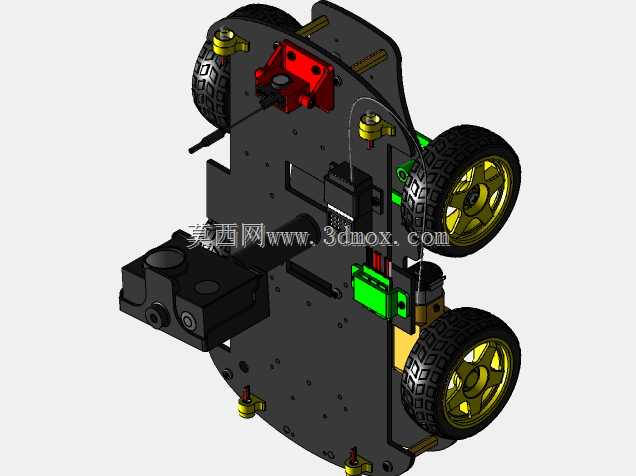

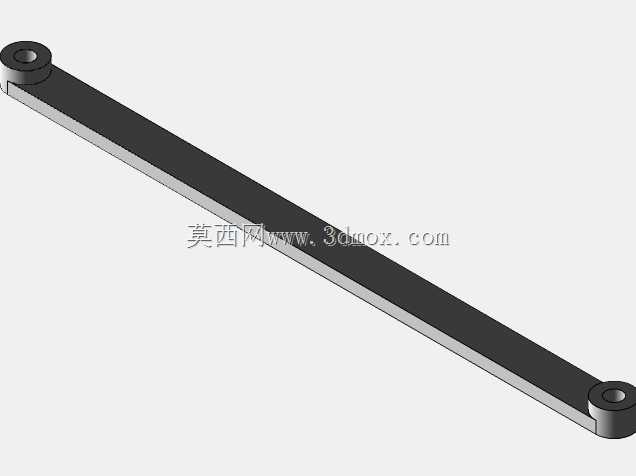

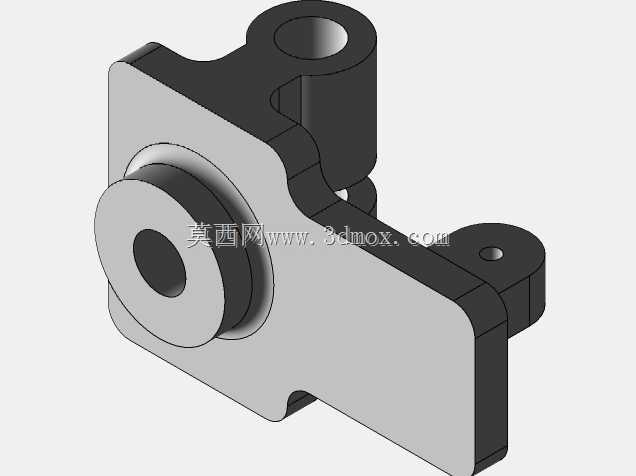

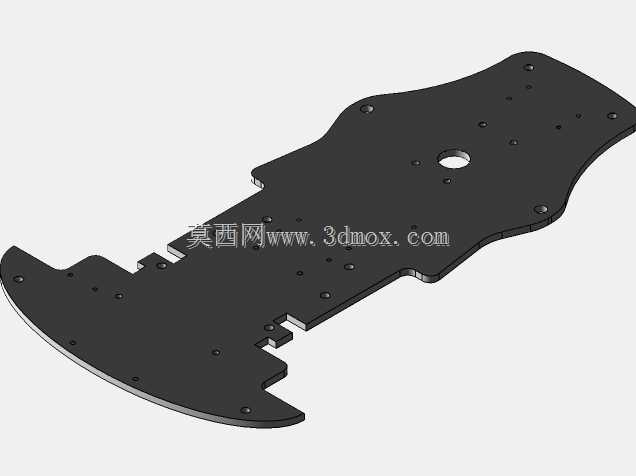

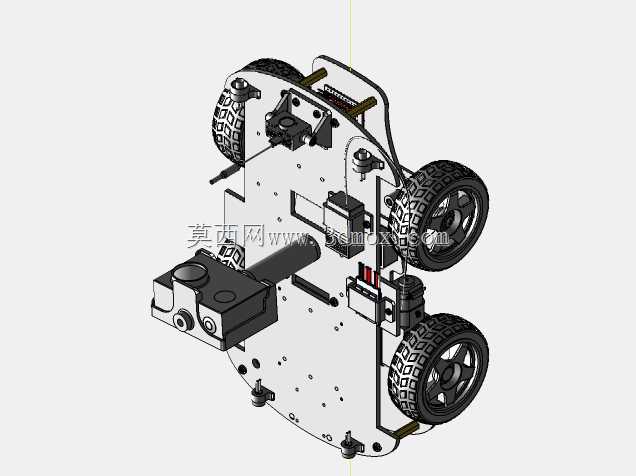

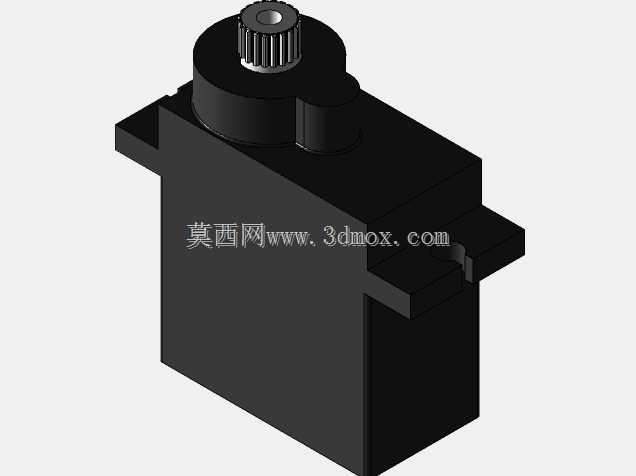

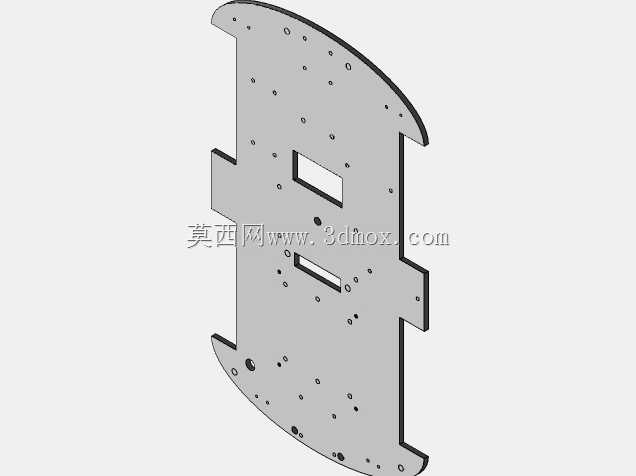

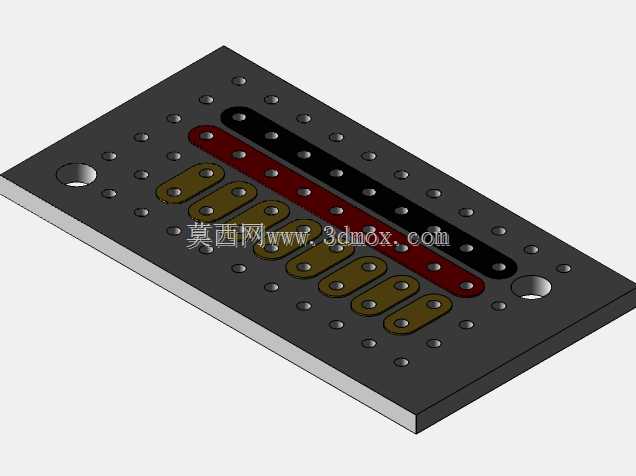

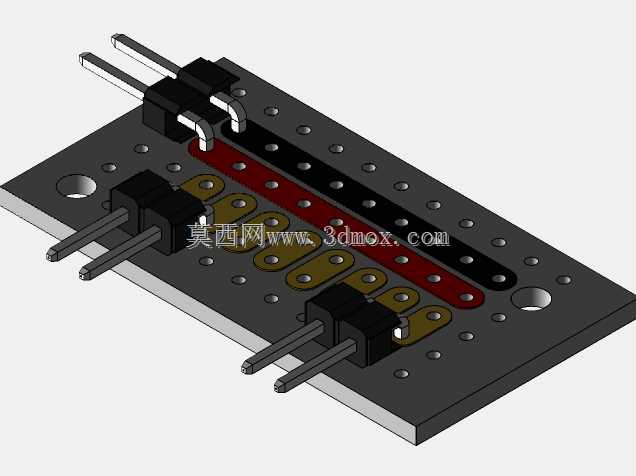

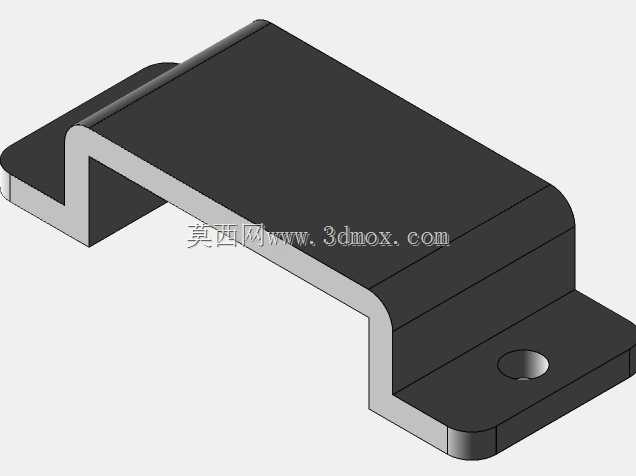

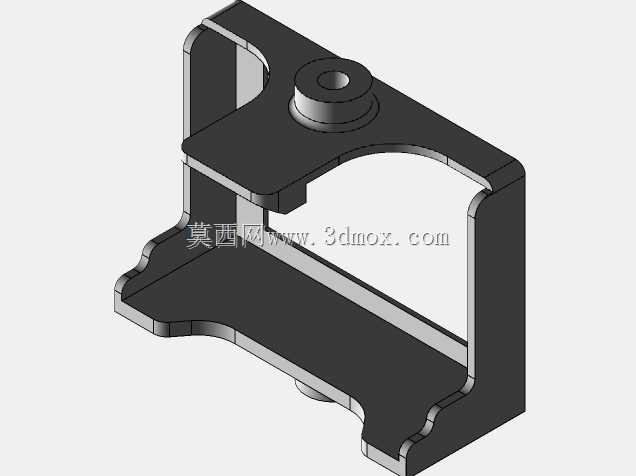

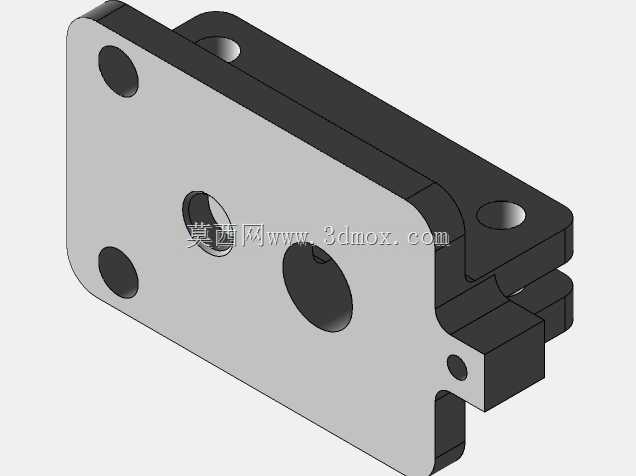

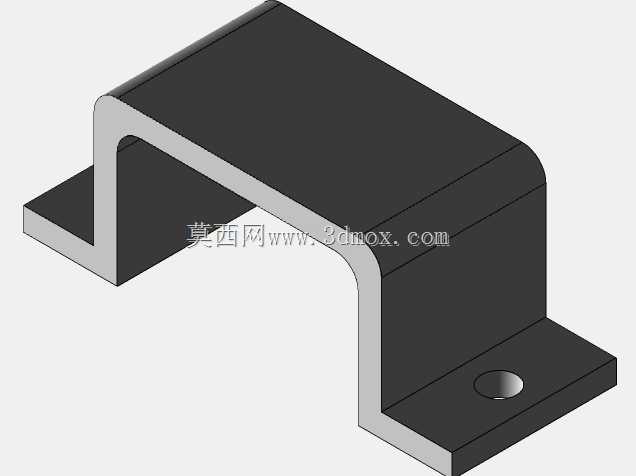

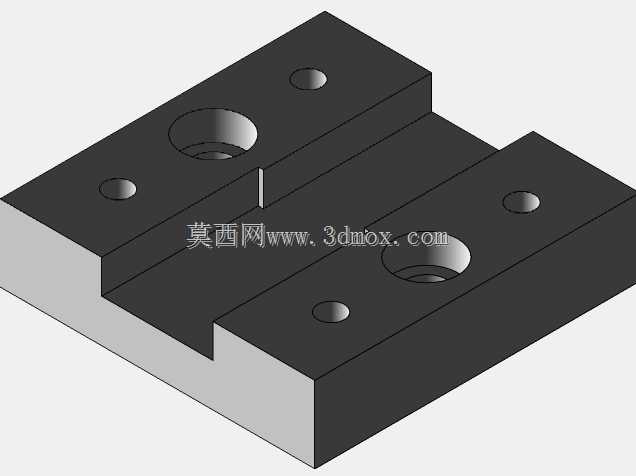

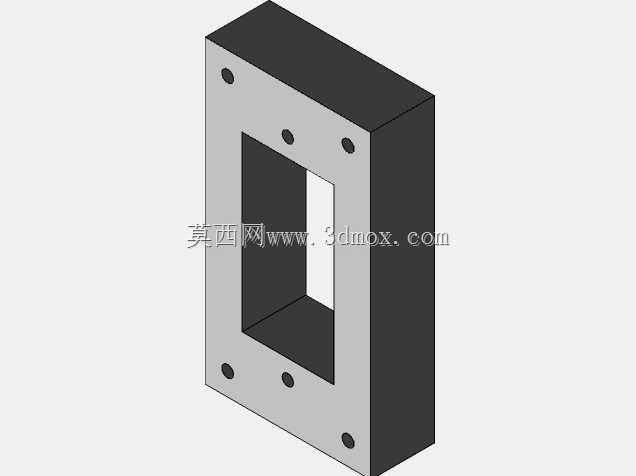

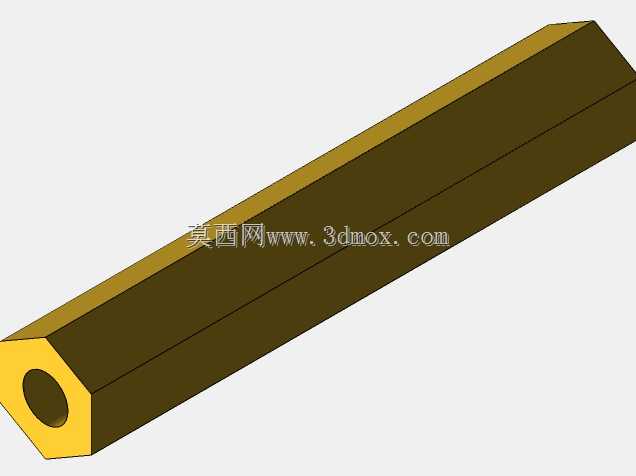

从结构设计逻辑来看,整车底盘采用分层布局思路,上层预留了通用安装孔位矩阵,可根据实际使用需求加装摄像头模组、红外避障阵列、机械臂拓展接口等外设,孔位间距遵循小型电子组件的通用安装标准,无需二次打孔即可完成多数常用模块的固定。前转向部分采用独立舵机直驱的连杆结构,转向拉杆的球头间隙控制在0.1mm以内,既保证转向动作的响应速度,也能避免虚位导致的走偏问题,左右转向最大角度设置为35度,兼顾转弯半径与行驶稳定性,适配室内平整地面、室外硬质铺装路面的行驶需求。

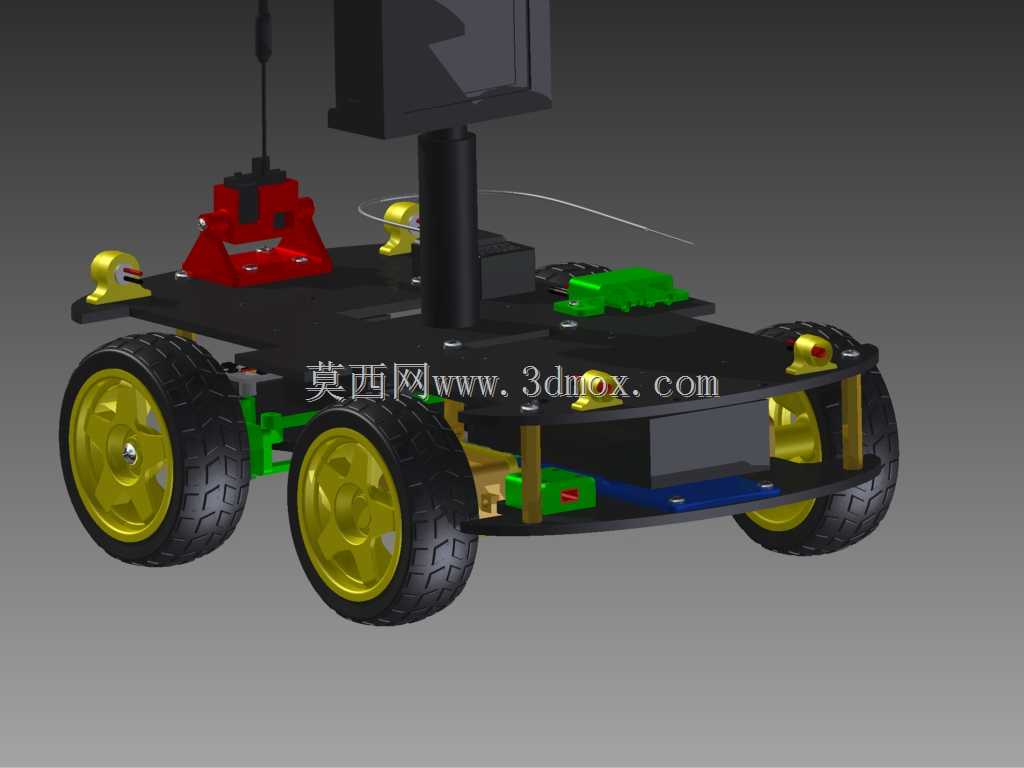

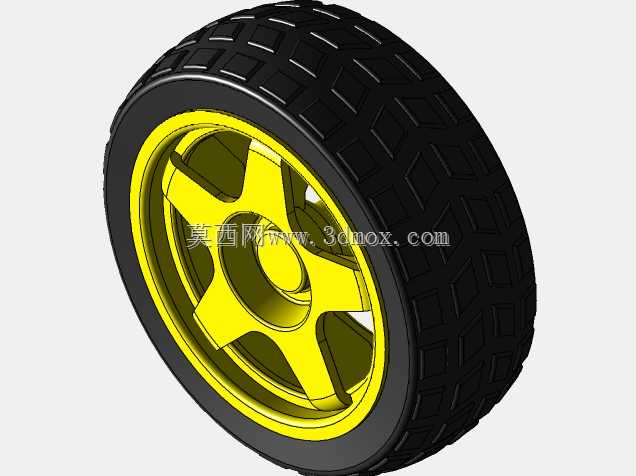

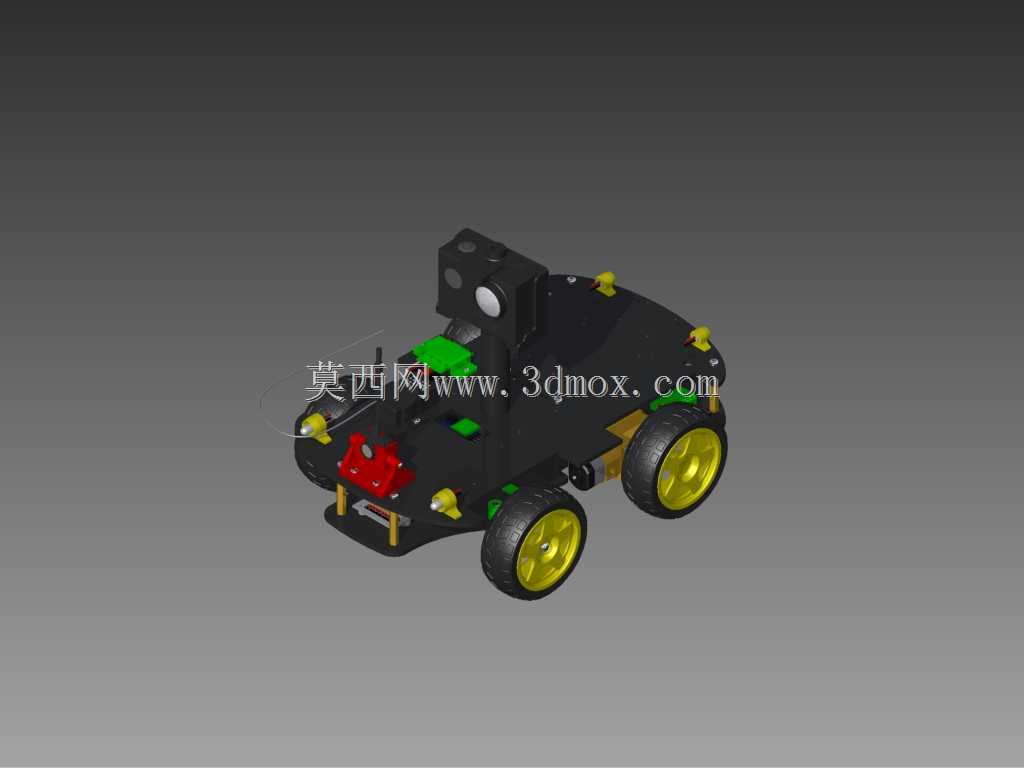

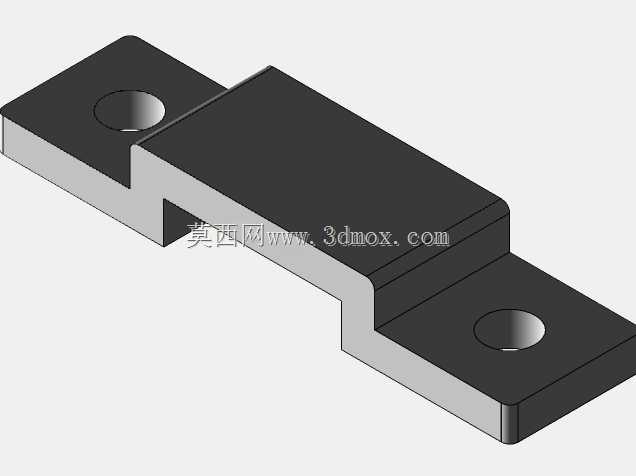

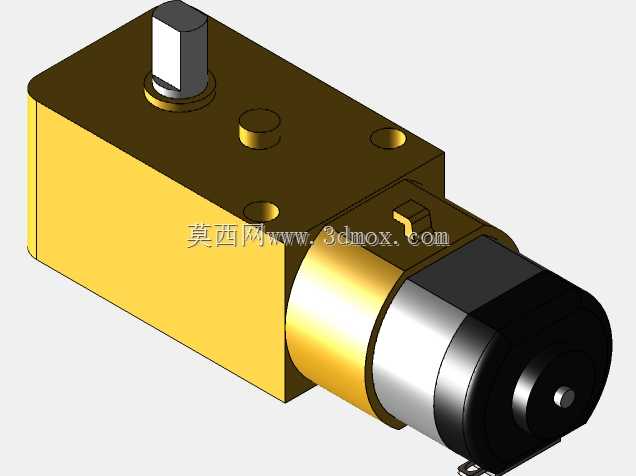

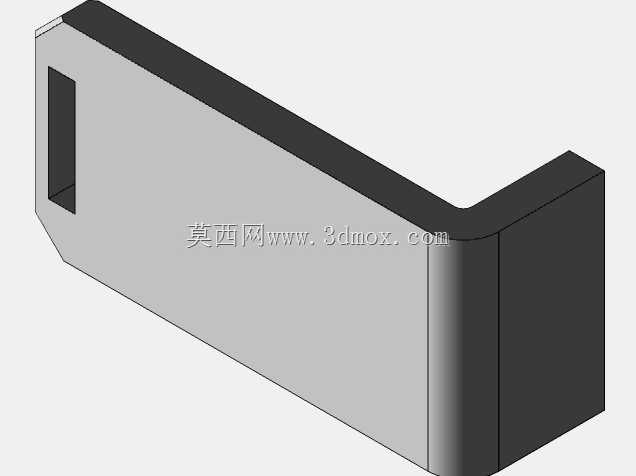

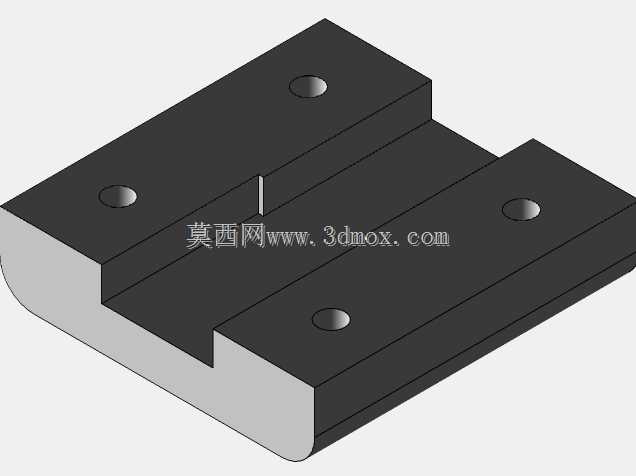

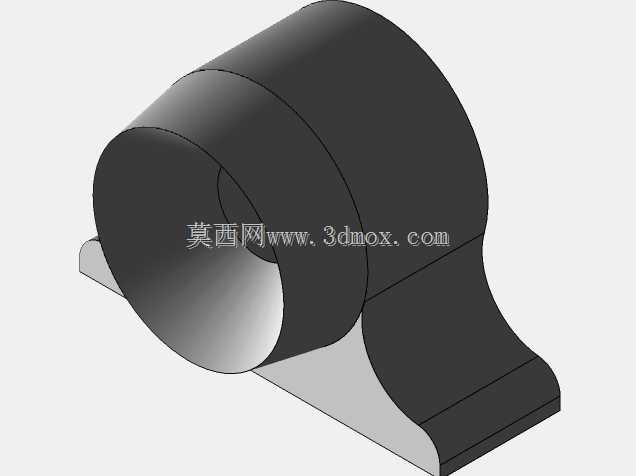

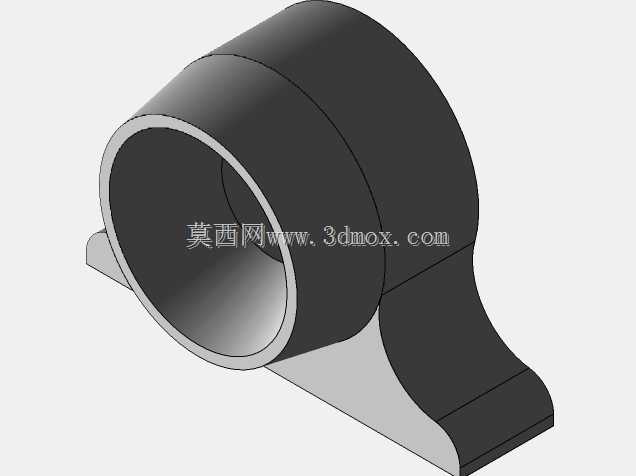

行走部分采用四轮布局,后轮为固定驱动桥,搭配橡胶纹理轮胎与黄色轮毂结构,轮毂与驱动轴采用D型截面配合,传递扭矩时不会出现打滑空转的问题,轮胎胎面的细密纹路可提升在光滑瓷砖、木地板表面的抓地力,避免起步、转向时出现侧滑。车身覆盖件与多数结构支撑件都做了3D打印适配设计,壁厚统一设置为2mm,关键受力位置增加了三角加强筋,既控制整体重量,也能保证日常使用中的结构强度,装配时仅需搭配M2、M3规格的标准内六角螺钉即可完成全部组装,无需定制特殊紧固件。

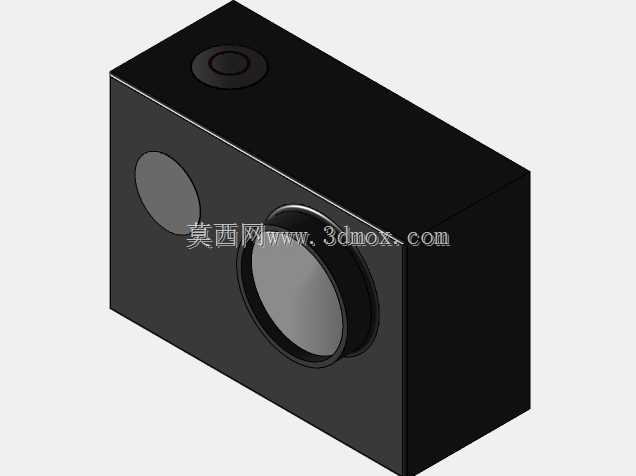

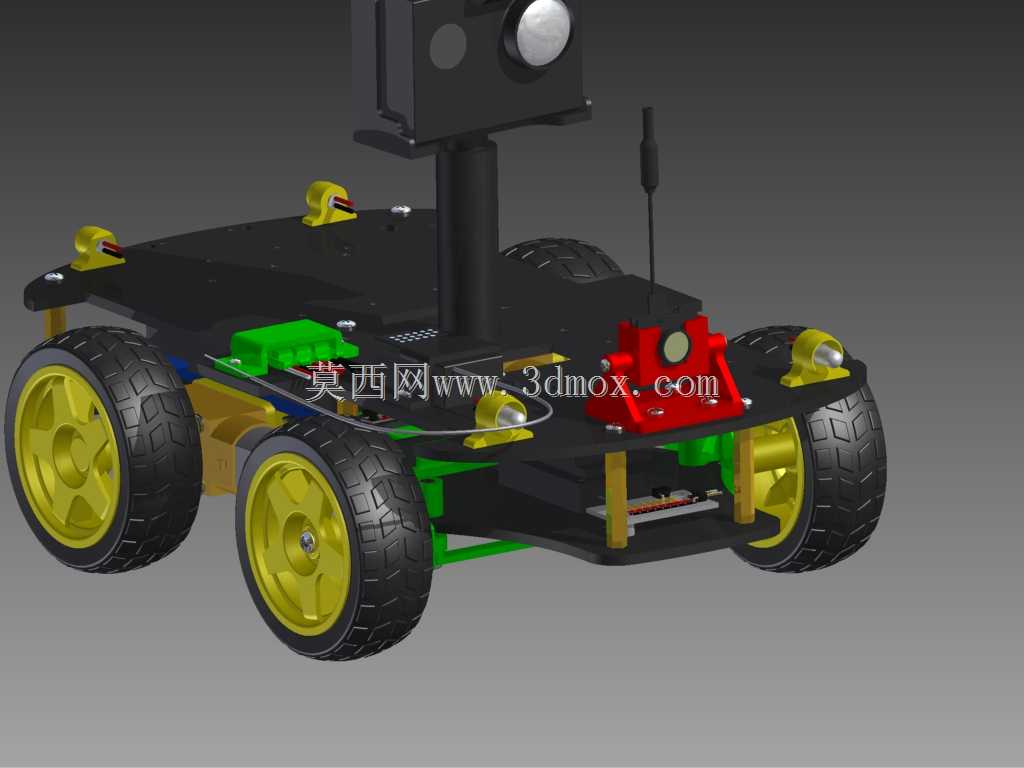

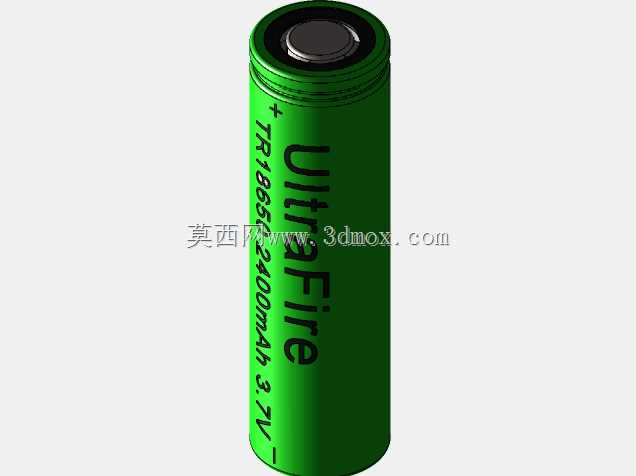

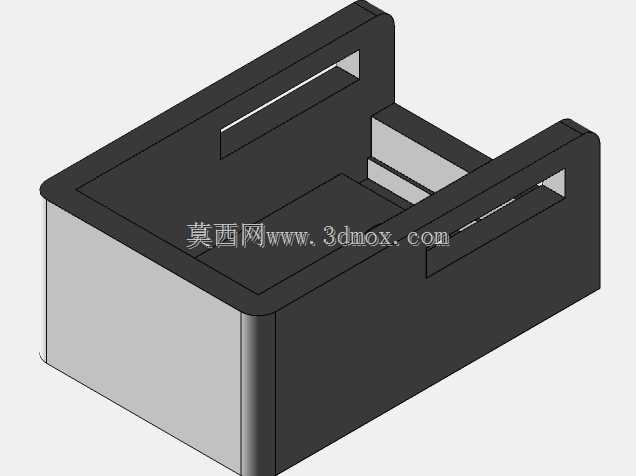

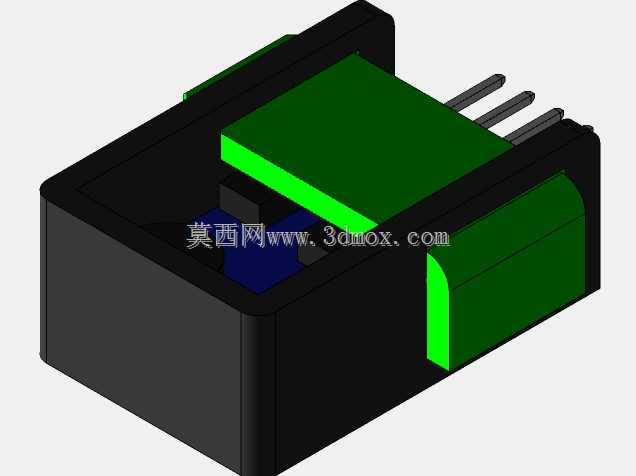

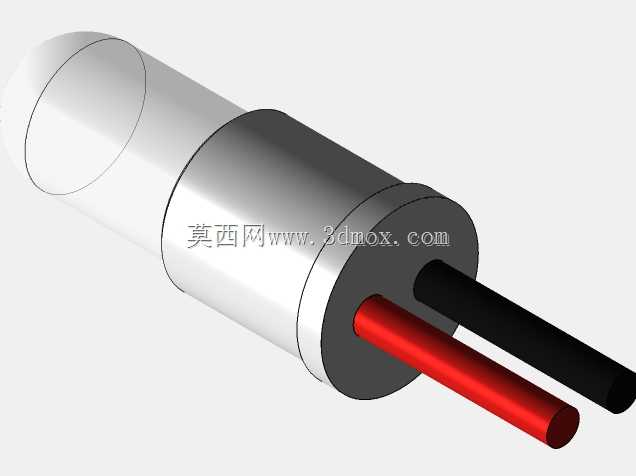

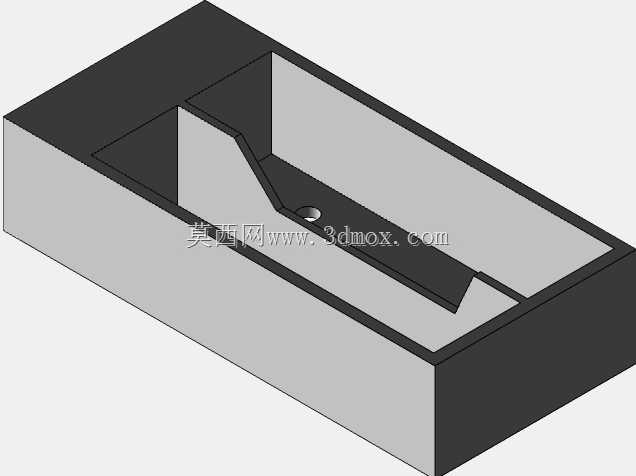

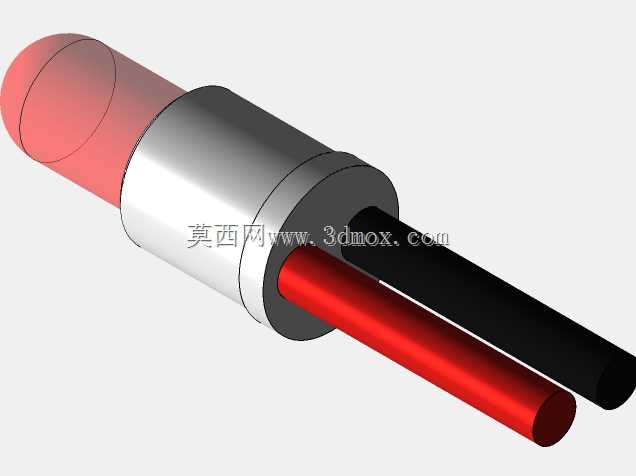

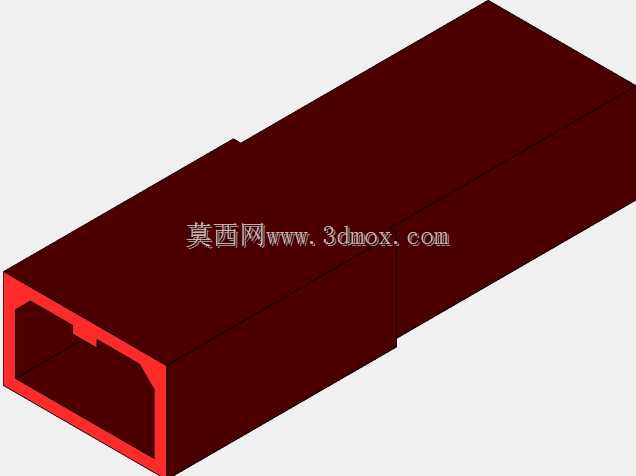

安装边界方面,整车长宽高控制在200mm、150mm、120mm的区间内,底盘离地间隙为15mm,可顺利通过高度10mm以内的地面凸起障碍,上层安装平面距离底盘高度为80mm,可容纳高度不超过70mm的电子组件,电池仓设置于底盘中部重心位置,适配常规2S锂电池的安装尺寸,重心位置的优化可避免急转向、急加速时出现侧翻问题。车头位置预留了传感器安装凸台,可直接固定超声波测距模块或者FPV摄像头,走线槽沿底盘侧边设置,所有电子线材均可隐藏于槽内,避免行驶过程中线材剐蹭地面或者被轮组卷入。
在实际使用场景中,这款载具可作为高校机器人课程的基础教学平台,学生可在其基础上进行自主导航、视觉识别等功能的二次开发,也可作为科创比赛的基础底盘,省去从零搭建行走与转向结构的时间,直接聚焦功能算法的调试。结构设计时充分考虑了3D打印的工艺特性,所有零件均无大角度悬空结构,打印时无需添加大量支撑即可获得合格的成型质量,降低了个人制作者的制作成本与打印难度。
