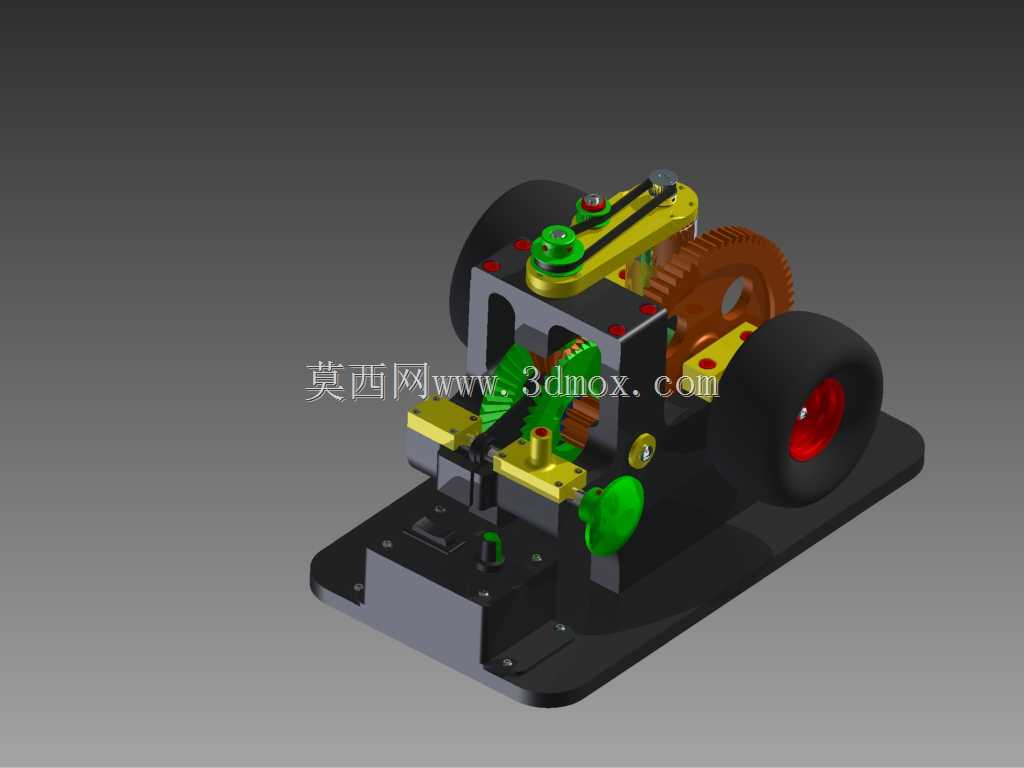

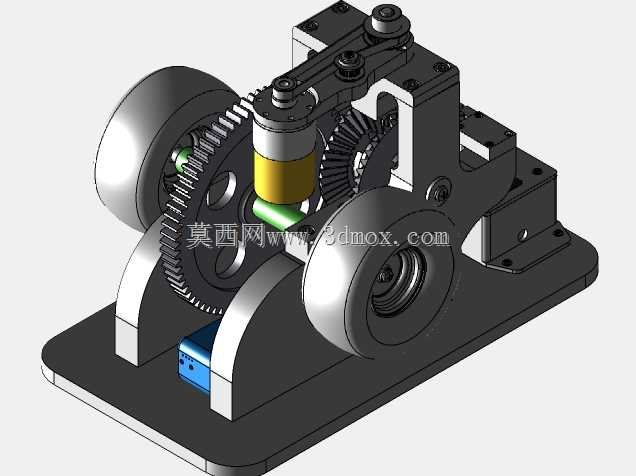

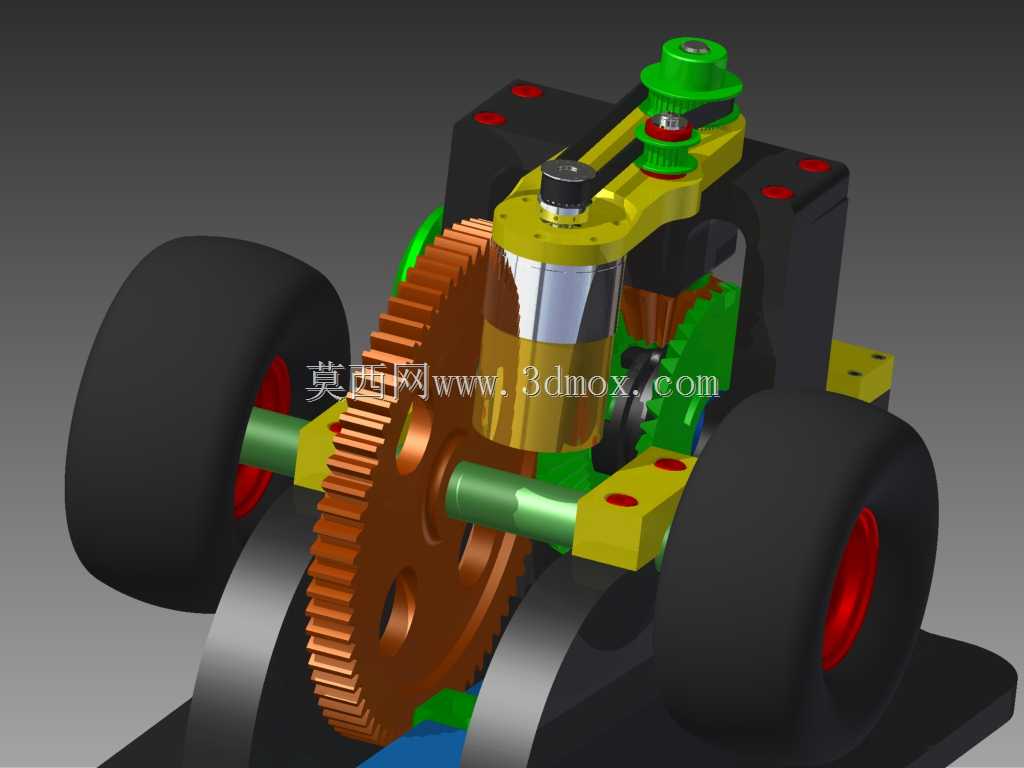

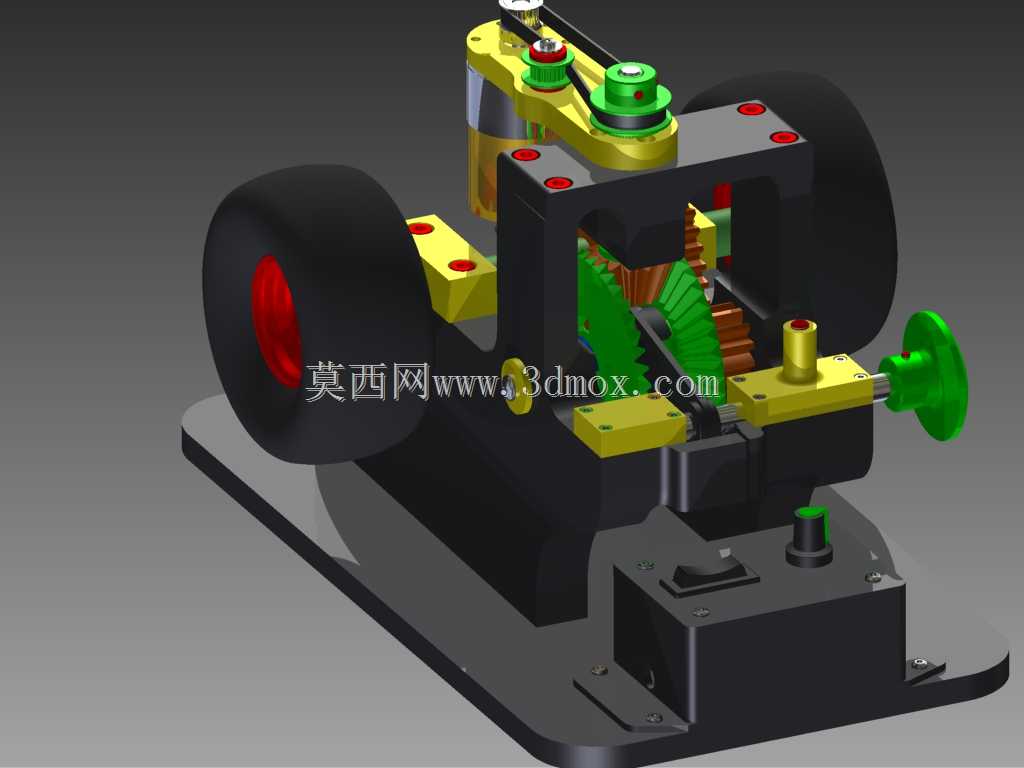

骑马式割草机变速驱动桥传动结构

　　该结构对应园林养护场景中坐骑式割草设备的核心行走传动单元，主要承担动力传递、转速切换、行进方向转换的核心功能，是骑乘类割草设备行走系统的核心承载部件。日常园林作业中，坐骑式割草机需要在不同平整度的草坪区域往复行进，既要满足开阔草坪区域的快速转场需求，也要适配密植草区、边角区域的低速精细修剪作业，同时还要支持进退挡位的快速切换，减少作业过程中的反复调整操作，这套变速驱动桥正是为匹配这类作业需求设计。

　　从功能实现逻辑来看，该结构通过侧置的旋钮式换挡机构完成前进挡与后退挡的切换操作，行进速度的调节通过配套的变速皮带轮组件实现，整套传动路径通过锥齿轮组完成动力的换向传递，将输入轴的横向动力转换为驱动轮轴的纵向输出，直接带动两侧行走轮转动。结构设计上充分考虑了小批量试制与验证的可行性，所有组成零件均适配3D打印加工的工艺要求，零件之间通过标准螺钉完成紧固组装，无需定制特殊的连接紧固件，降低原型验证阶段的加工与装配成本。

　　针对3D打印原型件的装配特性，设计过程中特意对轴类配合部位做了适配调整，考虑到丙烯腈类打印材料的加工特性，这类材料成本较低、切削加工性能优异，打印完成后可通过钻孔、铰削等二次机加工方式修正配合公差，即使打印过程中出现少量尺寸偏差，也可通过简单的后处理完成装配，无需重新打印整批零件，大幅缩短原型验证的周期。

　　安装边界方面，整套驱动桥采用底板式安装结构，底部预留的安装平面可直接固定在割草机的底盘机架上，输入轴、换挡旋钮、驱动轮轴的伸出位置均按照常规坐骑式割草机的布局预留，两侧驱动轮的安装间距匹配常规小型骑乘割草机的轮距要求，换挡操纵件的布置位置贴合操作人员的手部操作范围，无需额外设计复杂的传动连杆即可完成操纵机构的连接。整套齿轮传动组件的啮合间隙在设计阶段已做预留，装配完成后可顺畅完成齿轮的啮合传动，可直观演示不同挡位下的动力传递路径，也可作为传动结构教学的演示载体，清晰展示变速驱动桥内部的齿轮啮合逻辑与动力传递路线，帮助设计人员快速理解这类行走传动结构的布局思路，为同类园林设备的传动系统设计提供直观的结构参考。
