推拉式快速压紧夹钳三维结构设计

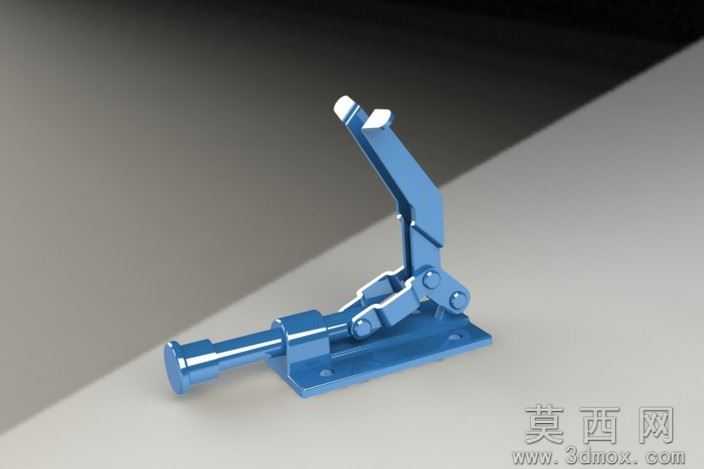

本作品为推拉式快速压紧夹钳的三维参数化建模成果，建模阶段采用自底向上的装配设计思路，先拆分夹钳的各个组成零件：包含带安装孔的底座、推拉操作杆、连杆传动组件、压头执行件、铰接销轴等独立零件，逐一完成单零件的特征建模。零件建模过程中严格遵循机械加工的工艺逻辑，对底座的安装沉孔、杆类零件的轴肩过渡、铰接位置的销轴配合孔都做了精准的尺寸约束，保证各零件间的装配间隙符合实际工装的使用要求，避免出现干涉错位的问题。装配阶段通过添加同轴、重合、平行等标准配合约束，完整还原夹钳的四连杆传动逻辑，可实现操作杆扳动时，压头随连杆机构完成直线推拉与压紧锁止的动作模拟，能够直观展示夹钳的工作行程与锁止状态。材质与渲染阶段，针对工业工装的常用材质做了写实化处理：整体金属结构件赋予蓝色喷塑金属材质，调整材质的粗糙度、金属度参数模拟工业喷塑件的哑光质感，铰接销轴位置做了轻微的金属高光处理区分不同加工面，底座安装面添加细微的磨砂纹理还原实际冲压底座的表面质感；场景搭建采用渐变灰色影棚背景，添加柔和的区域光模拟工业产品展示的光照效果，通过光影过渡突出夹钳的结构层次与轮廓特征，渲染输出的效果图清晰展现了夹钳的整体形态与结构细节。设计层面该类夹钳属于快速工装的常用部件，建模过程中充分考虑了机构的死点锁止特性，在压紧状态下连杆机构处于机械死点位置，可保证压紧作业时不会意外松脱，所有铰接位置的转动间隙都做了合理预留，既保证机构动作顺畅，又避免间隙过大导致的压紧精度不足问题，整体模型结构完整，可直接用于工装设计参考、机构原理演示以及相关机械设计的教学使用。
