SA17型铝制翅片式散热结构件

　　这款SA17型散热结构件，主要面向中小功率发热设备的被动散热场景设计，常见于工业控制板卡、功率模块、小型逆变装置、LED驱动电源等需要持续导出工作热量的设备配套场景。在实际工程应用中，这类散热件不需要额外配置风冷或液冷回路，依靠自身金属基材的高导热特性，搭配大接触面积的翅片结构完成与空气的热交换，能在无额外动力的工况下长期稳定工作，适配对运行噪音、维护成本有严格要求的安装环境。

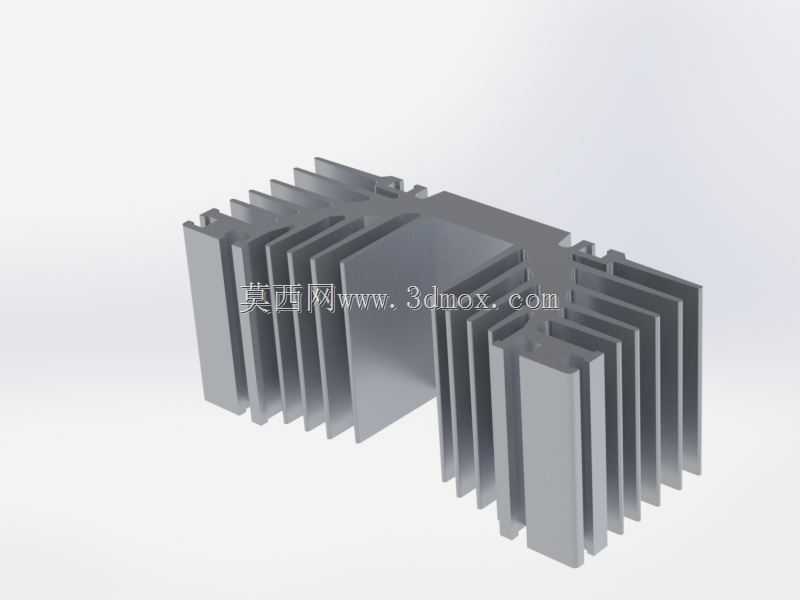

　　从结构设计逻辑来看，这款散热件采用一体化挤压成型的铝基材加工方案，基材选用导热系数表现均衡的铝合金牌号，兼顾加工成型性与导热效率，避免拼接结构带来的接触热阻损耗。整体基座部分做了平整化处理，安装接触面的平面度控制在合理公差范围内，能保证与发热源表面的紧密贴合，配合导热界面材料使用时，可以最大程度降低界面处的热阻，让发热元件产生的热量快速传导至整个散热本体。

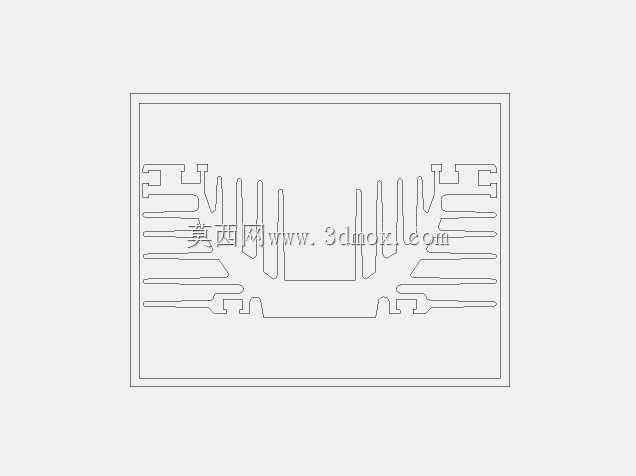

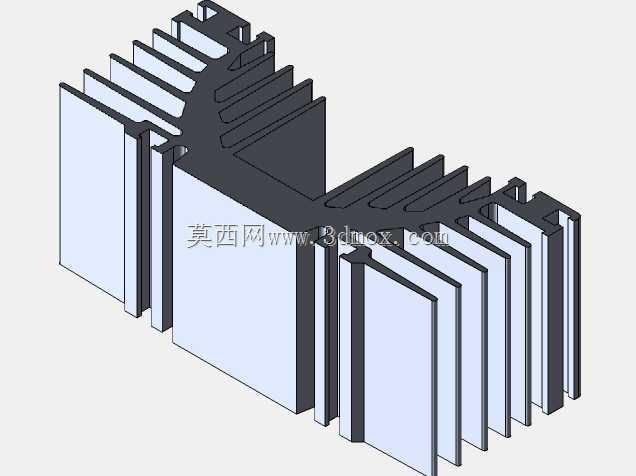

　　翅片部分采用等间距平行排布的设计思路，翅片厚度与间距经过热仿真校核，既保证足够的散热接触面积，也预留了充足的空气流通间隙，避免在自然对流工况下出现热量淤积在翅片缝隙间的问题。中间位置预留的凸起安装位，是针对特定规格的发热模块做的适配设计，能让核心发热区域直接与散热件的高导热区域贴合，缩短热量传导路径，减少热量在基材内部传递的损耗。两侧对称分布的安装凸台预留了标准安装孔位，安装边界尺寸适配常规的设备内部安装空间，不需要对设备原有结构做大幅改动即可完成装配，能直接替换同安装尺寸的老旧散热部件，降低设备升级改造成本。

　　在实际选型适配过程中，需要注意这款散热件的热阻参数匹配对应发热功率的器件，当发热功率处于设计阈值范围内时，可保证发热元件的工作温度稳定在额定工作区间内，避免因过热导致的元件性能衰减、寿命缩短问题。整体结构无活动部件，不存在机械磨损风险，表面做了阳极氧化处理，既提升了表面的热辐射效率，也能在常规工业环境下具备基础的抗氧化能力，适配多数常规工业场景的使用需求。建模过程中对所有安装孔位、翅片间距、基座厚度的尺寸都做了参数化处理，设计人员可根据实际项目的功率需求、安装空间限制快速调整对应参数，缩短衍生型号的开发周期。
