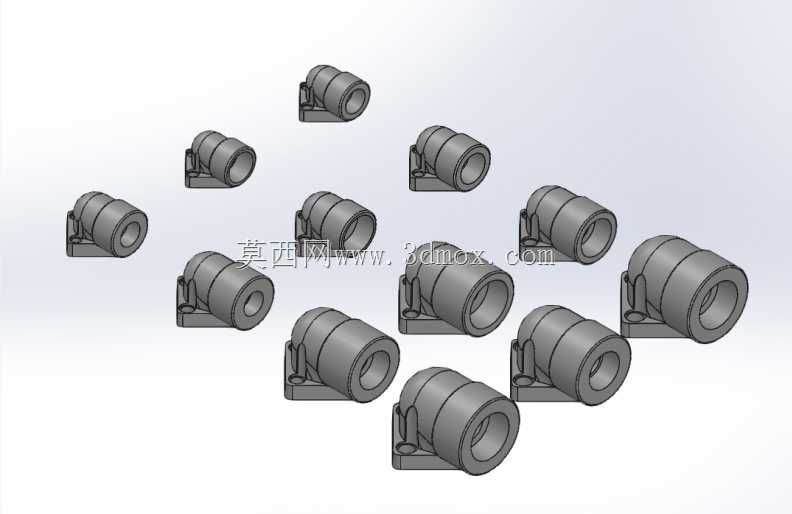

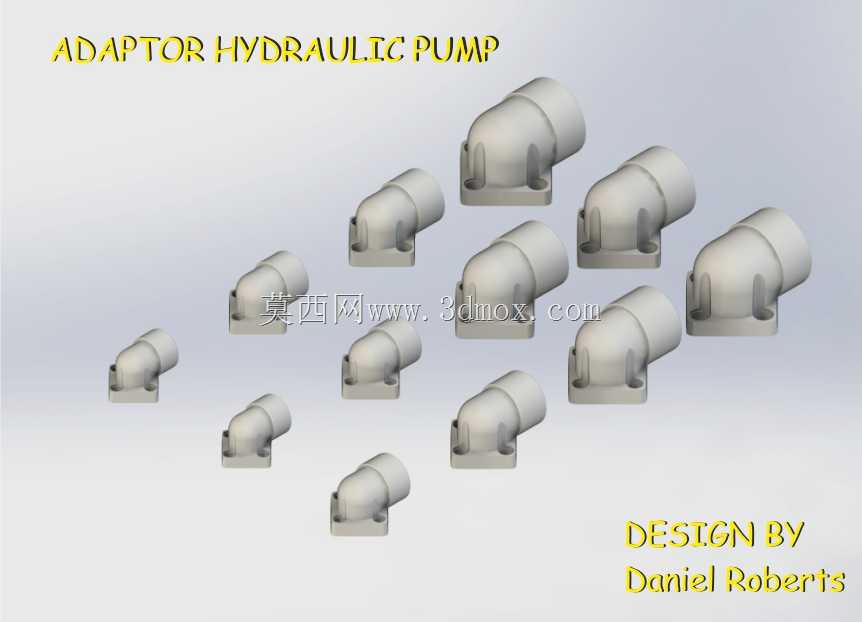

液压泵用90度法兰安装DRA适配接头

　　在工业液压系统的管路布设场景中，经常会遇到液压泵出油口与管路走向存在90度转向需求的工况，这类适配接头就是为解决该类空间受限下的管路连接问题设计的。这类接头采用法兰式安装结构，相比螺纹直连的接头，法兰连接的形式能承受更高的管路压力，在高压液压回路中可以有效避免接头受液压冲击出现松动、渗油的问题，适配中高压液压泵的出口连接需求。从结构设计来看，接头整体为90度弯转构型，一端为带安装孔的法兰基座，通过紧固件直接固定在液压泵的对应安装面上，基座与泵体接触面可加装密封件实现端面密封，杜绝连接位置的泄漏风险；另一端为标准管路对接端，可匹配对应通径的液压管路，实现液压油流的平顺转向。设计过程中需要重点考量流道的过渡处理，

　　弯转位置采用大圆弧过渡结构，避免直角流道造成的液压油紊流、压损过大问题，同时减少油液对管壁的长期冲刷，提升接头的使用寿命。安装边界方面，法兰基座的安装孔位按照对应适配泵型的接口标准排布，安装时不需要额外加工转接板，可直接对位安装，接头整体的外轮廓尺寸经过紧凑化设计，在多泵并排布置的液压站中，不会和相邻的泵体、管路产生安装干涉，能有效节省液压站的布设空间。不同通径规格的该类接头，分别适配不同流量等级的液压泵，选型时需要匹配泵的出口通径、系统工作压力以及管路的连接标准，确保连接后整个液压回路的通流能力满足系统设计要求。在实际设备应用中，这类接头广泛用于工程机械液压系统、工业设备液压站、机床液压传动单元等场景，

　　解决液压泵接口与管路走向不匹配的安装难题，相比采用多个直接头拼接实现90度转向的方案，一体式的法兰适配接头密封点位更少，结构强度更高，后期维护的漏点排查工作量也更小。接头的弯转构型经过受力优化，在承受管路振动、液压脉冲冲击的工况下，应力集中位置的结构强度满足长期使用要求，不会出现接头断裂的故障。
