风机配套多规格防振支脚结构设计

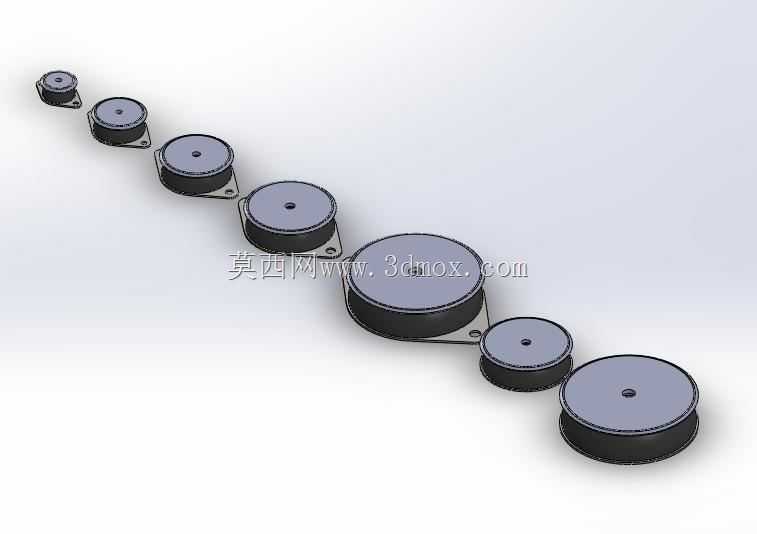

　　在工业通风、暖通空调、厂房排风等场景中，风机运行产生的振动如果直接传递至安装基础，不仅会引发结构共振噪音，长期运行还会导致风机连接管路松动、叶轮动平衡偏移，甚至影响周边精密设备的正常工作，防振支脚就是针对这类痛点设计的隔振承载元件。这套支脚覆盖了从40到150的全尺寸规格，包含白色橡胶款与无板结构款，能适配不同功率、不同重量的离心风机、轴流风机、柜式风机的安装需求，设计时充分考虑了不同安装场景的边界条件，不管是落地安装的工业排风机，还是吊装在吊顶内的新风风机，都能找到对应匹配的规格。从结构设计逻辑来看，支脚主体采用圆形橡胶减振主体搭配侧边安装耳的结构，橡胶部分的硬度经过调校，既能提供足够的竖向承载能力，

　　避免风机运行时出现过大的沉降位移，又能通过橡胶材料的内阻尼特性，吸收风机运行时产生的高频振动与冲击能量，阻断振动波向安装基础的传递路径。安装耳上预留的固定孔位，统一采用行业通用的安装孔距，不需要额外打孔适配，现场安装时直接通过螺栓即可完成支脚与风机底座、安装基础的连接，大幅降低现场施工的适配成本。不同尺寸的支脚承载能力对应梯度划分，小尺寸规格适配小型家用新风风机、设备散热风机，大尺寸规格可承载工业级大功率风机的整机重量，设计时还考虑了支脚的抗老化性能，橡胶材质适配常规工业环境的温湿度范围，不会因为长期受力出现过早的蠕变失效。无板款的结构设计则针对自带安装底座的风机型号，省去了底部连接钢板，直接将减振主体与风机底座贴合安装，

　　进一步压缩安装高度，适用于安装空间受限的场景；白色款则采用耐候性更好的橡胶配方，适合在户外、有轻度腐蚀的环境下使用，避免橡胶过早开裂老化。整套支脚的尺寸边界经过统一规划，同系列不同规格的安装孔位保持了一定的通用性，在设备选型迭代时，不需要重新设计风机底座的安装孔位，只需要根据整机重量更换对应承载等级的支脚即可，能大幅缩短设备改型的设计周期。在三维建模过程中，每个规格的支脚都保留了完整的安装基准、配合面参数，结构工程师在做风机整机装配时，可以直接调用对应规格的模型，快速完成整机的装配干涉检查、安装空间校核，不需要重复绘制支脚模型，也能避免因为支脚尺寸误差导致的现场安装错位问题。
