钣金件眼镜蛇款踏板检查夹具

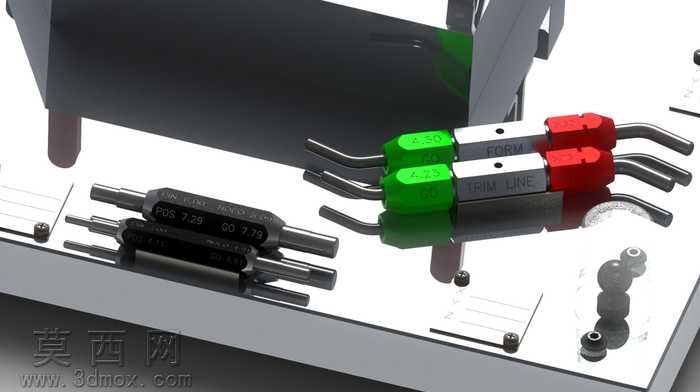

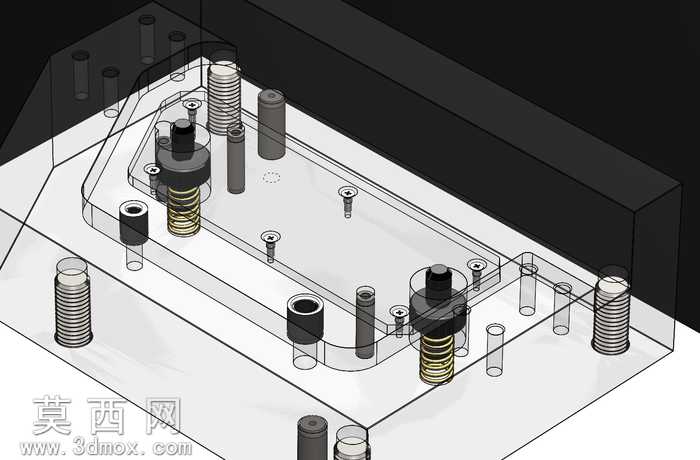

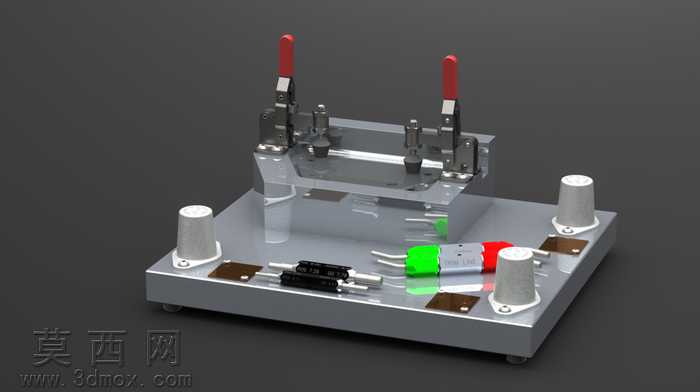

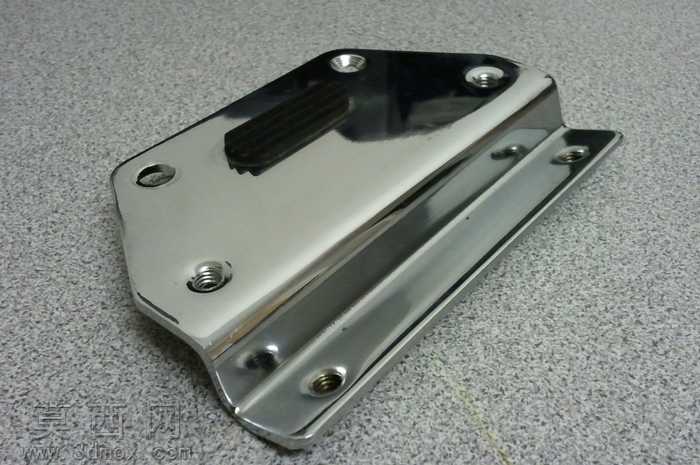

本模型为钣金零件检查夹具，是针对多摩铁眼镜蛇款踏板稳定板做的简化概念设计版本，核心用于钣金类零件的尺寸精度、形位公差检测与装夹定位，可在生产环节快速完成工件的合格性判定，降低人工检测的误差与耗时。模型采用三维参数化建模完成，整体结构分为底座承载单元、快速夹压单元、定位支撑单元三个核心模块，各部件装配关系清晰，可完整还原夹具的实际装夹动作逻辑。底座采用加厚金属平板作为承载基体，底部设置可调式支撑脚，可适配不同平整度的工作台面，保证夹具放置的稳定性；底座表面通过沉头螺丝固定多组定位支撑柱，支撑柱顶端设置仿形定位块，完全贴合踏板稳定板的钣金曲面轮廓，可实现工件的快速放置与初定位，避免检测过程中工件出现窜动偏移。夹压单元采用两组立式快速夹钳，夹钳手柄做红色防滑包覆处理，夹头位置设置可调式压头，可根据钣金件的实际厚度微调压合行程，保证压持力度适中，既不会压伤钣金表面，也能避免检测过程中工件出现翘曲变形；夹钳通过螺栓固定在底座的立式安装支架上，支架位置经过精准计算，压合点对应工件的刚性支撑位置，避开钣金的薄壁易变形区域。模型在渲染阶段对不同部件做了区分化材质处理，金属底座与支架采用拉丝不锈钢材质，还原金属加工后的哑光金属质感；快速夹钳的操作手柄采用红色橡胶材质，支撑柱底部采用灰白色硬质塑料材质，不同材质的视觉区分度高，可清晰识别各功能部件的位置与作用。设计过程中遵循检测夹具的通用设计逻辑，优先保证定位精度与操作便捷性，整体结构无冗余部件，操作人员仅需扳动两个快速夹钳即可完成工件的装夹与拆卸，单批次检测的操作耗时可大幅缩短；同时该概念模型保留了GD设计的核心基准逻辑，可作为同类型钣金检测夹具的设计参考模板，适配不同规格踏板类钣金件的检测需求，通过更换定位块与调整夹钳位置即可快速改型，具备较好的结构拓展性。
