农用灌溉拖拉机专用轮胎三维设计

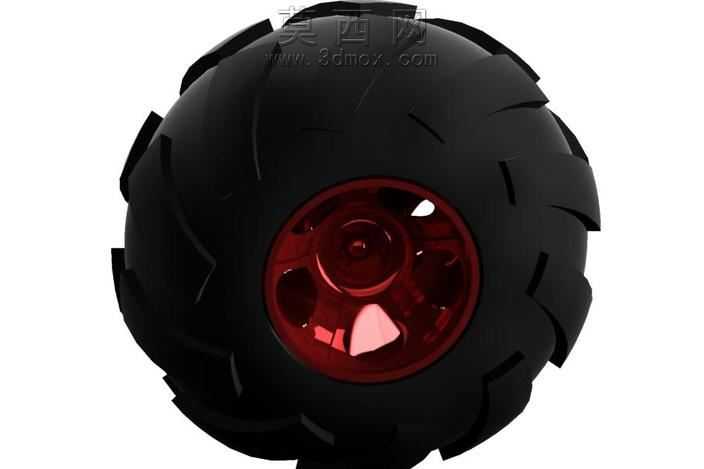

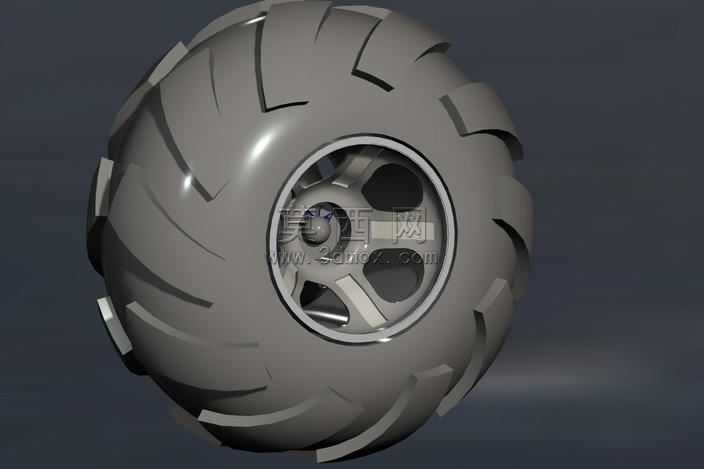

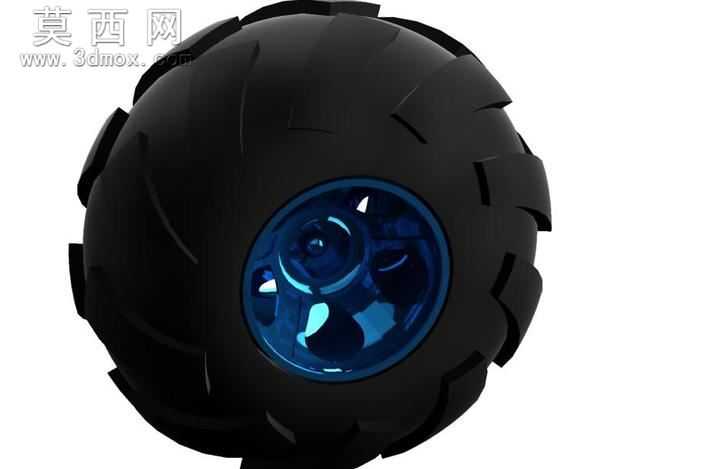

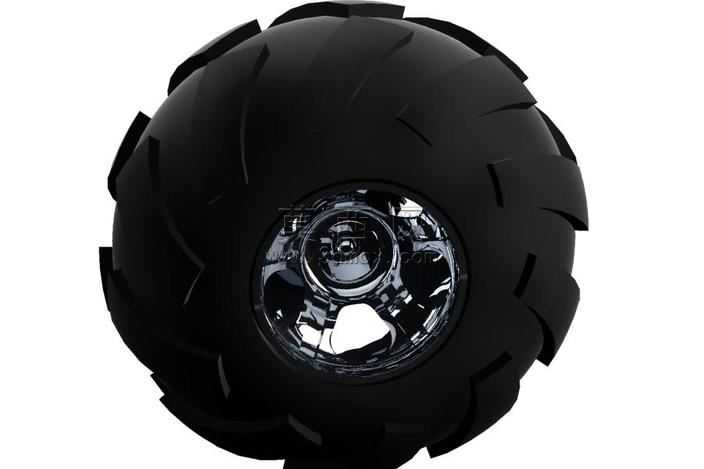

本作品为适配灌溉作业场景的拖拉机专用轮胎三维建模成果，建模阶段依托三维设计软件完成全参数化构建，首先针对农用灌溉场景的作业需求梳理设计逻辑：灌溉作业多涉及泥泞田埂、松软湿土、浅滩沟渠等复杂非铺装路面，轮胎需要具备极强的抓地性能、防陷能力与抗侧滑能力，因此胎面采用大尺寸加深块状人字越野胎纹设计，每一块胎纹块都做了导角过渡处理，避免尖锐棱角在长期作业中出现应力集中导致的崩边、掉块问题，胎纹之间预留了较宽的排泥槽，能够在湿滑泥地作业时快速排出嵌入胎纹的泥土，持续保持胎面的抓附力，防止轮胎打滑陷车。建模过程中先绘制轮胎的截面轮廓草图，通过回转命令生成轮胎的基础胎体曲面，再通过阵列、布尔运算等命令完成所有胎纹块的结构构建，精准还原胎面的弧度、胎侧的厚度以及胎唇与轮毂配合的卡位结构，保证轮胎与轮毂装配后的贴合度。轮毂部分采用多辐条镂空式结构设计，在保证轮毂结构强度、能够承载拖拉机作业时的重载与冲击载荷的前提下，通过镂空结构降低整体轮毂重量，减少行走系统的转动惯量，降低动力损耗；轮毂的中心安装孔、螺栓固定位都按照通用农用拖拉机的安装尺寸做了参数化匹配，能够适配对应型号的拖拉机轮轴安装标准。材质与渲染阶段，轮胎主体采用哑光深灰色橡胶材质，调整材质参数还原农用橡胶轮胎略带磨砂的质感，适当添加细微的表面颗粒效果模拟真实橡胶的触感，同时设置合理的反光度避免塑料感；轮毂部分采用银灰色金属烤漆材质，在辐条边缘添加轻微的高光反射效果，还原金属轮毂的漆面质感，渲染时采用暗调中性背景，搭配柔和的侧方主光源与补光，清晰展现轮胎的胎纹深度、轮毂的结构层次，以及整体装配后的比例协调性。整体模型结构完整，各部件之间的装配关系清晰，既还原了农用拖拉机轮胎的真实结构特征，也针对灌溉作业的特殊使用场景做了针对性的结构优化设计，可用于农用机械行走系统的结构展示、作业性能仿真模拟、农机改装设计参考等场景。
