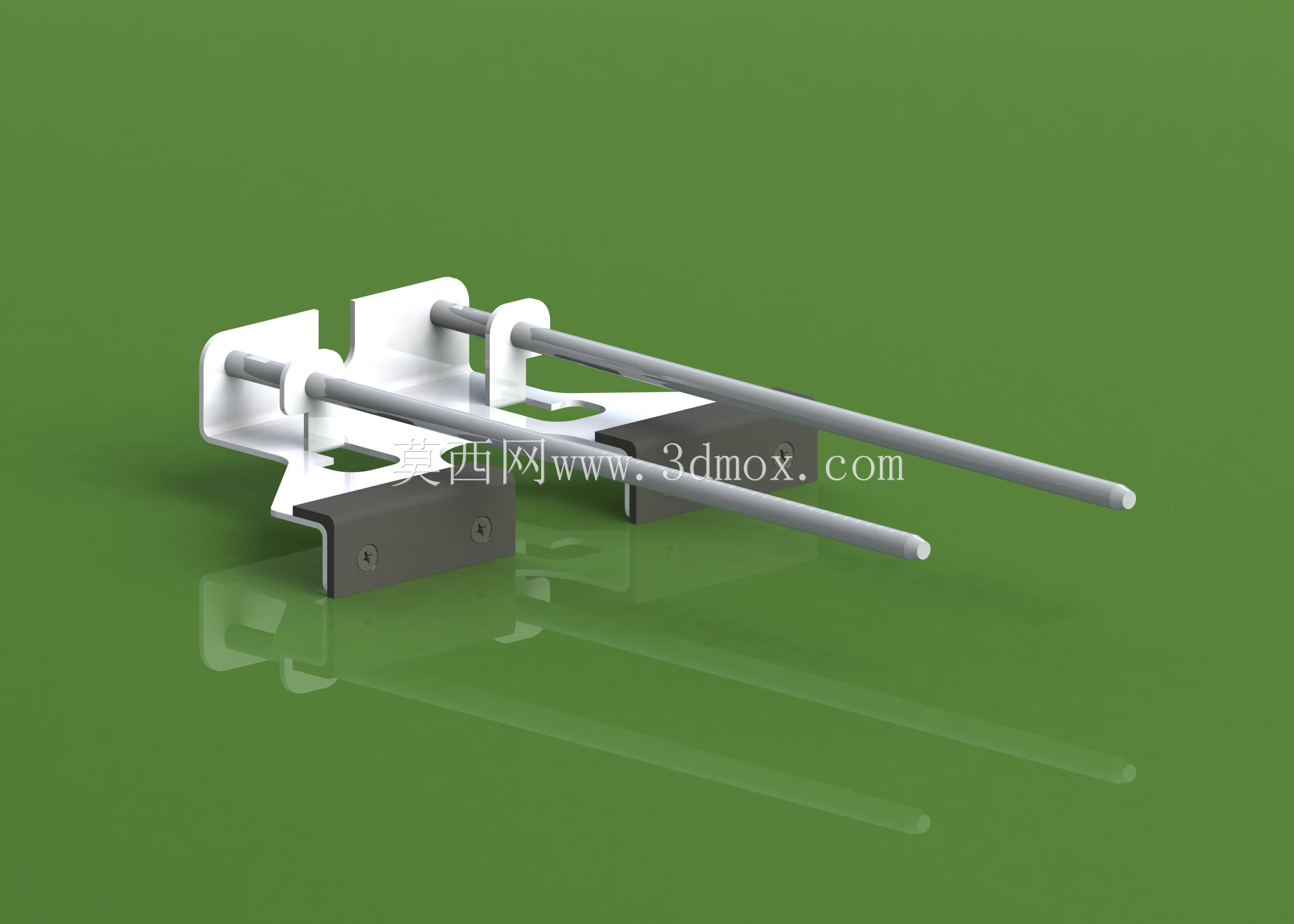

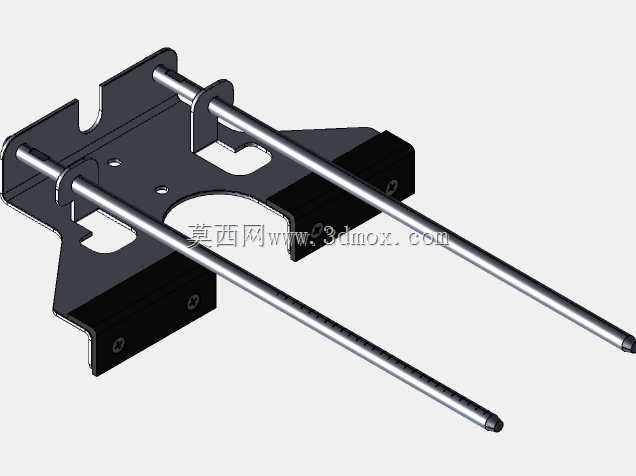

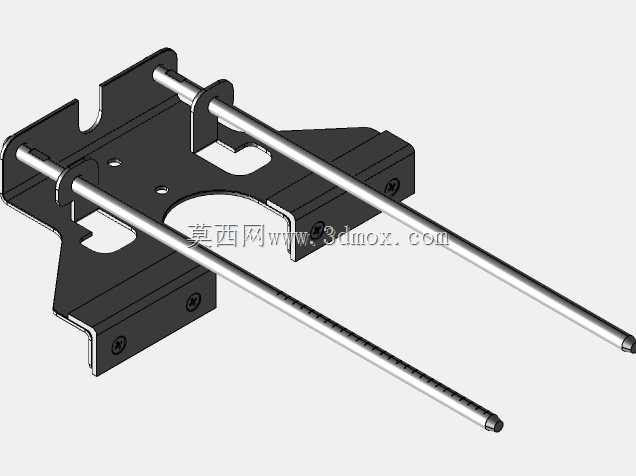

双杆式平行导向滑动导轨结构

　　这类双杆平行导轨在轻载直线往复运动场景中应用十分广泛，常见于小型自动化送料机构、检测设备的探针位移模组、办公自动化设备的走纸导向单元、小型实验平台的滑台导向结构中，核心作用是为运动部件提供稳定的直线运动轨迹，限制运动件除指定直线方向外的其余五个自由度，避免运动过程中出现偏摆、卡滞、位移精度超差的问题。从结构设计来看，该导轨采用两根平行布置的光轴作为导向基准，搭配分体式的安装支座与滑动托架，光轴两端通过支座上的定位槽完成固定，安装时可通过支座上的腰型孔微调两根光轴的平行度，降低加工误差带来的装配应力，避免滑动过程中出现卡顿。滑动托架采用卡装式结构与光轴配合，托架上预留的安装平面可直接固定执行元件，比如气动夹爪、检测传感器、

　　小型载物台等部件，无需额外设计转接板，能有效缩减机构整体的装配空间。设计过程中，两根光轴的中心距是核心安装边界参数，需要结合负载大小、运动行程综合确定，中心距过小会导致导向刚度不足，运动件受侧向力时容易出现卡滞，中心距过大则会增加整体结构的占用空间，同时提升光轴平行度的调整难度。光轴的直径选型需要匹配负载重量与运动速度，轻载高速场景下可选用较小直径的光轴降低运动惯量，带一定侧向负载的场景则需要加大光轴直径提升整体抗弯刚度。支座的安装孔位采用对称式布局，既可以正装在设备安装基板的上表面，也可以倒装在设备内部的安装梁下方，适配不同设备的内部空间布局需求。滑动部分与光轴的配合间隙设计需要结合使用场景调整，

　　用于精密检测位移的场景需要将配合间隙控制在较小范围，保证位移重复精度，用于普通送料的场景则可适当放大间隙，降低加工与装配精度要求，减少滑动过程中的磨损，延长部件使用寿命。该导轨结构没有集成驱动单元，实际使用时可搭配同步带、小型气缸、微型丝杠等不同驱动部件，适配不同的运动速度、推力需求，整体结构零件数量少，加工难度低，日常维护仅需定期在光轴表面涂抹润滑脂即可，无需复杂的保养操作，在小型自动化设备的设计中，这类导轨结构能够快速完成导向单元的搭建，减少非标结构的设计工作量，同时稳定的导向性能也能降低设备调试阶段的故障概率。
