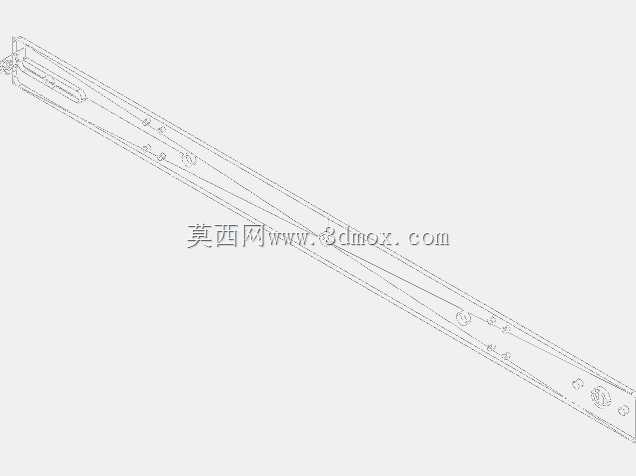

工业级线性伸缩导轨三维结构设计

　　在自动化产线、仓储物流设备、机床防护结构、特种作业机械的设计场景中，线性伸缩导向部件是承担定向位移、负载承载的核心结构件，本次呈现的长行程伸缩导轨结构，针对大行程伸缩、低运行阻力的工况做了针对性的结构优化。从实际应用场景来看，这类导轨常被用于需要多级伸缩的位移机构中，比如自动化仓储的抽拉式料架、机床的可伸缩防护门、特种车辆的外置拓展平台、检测设备的可伸缩探测臂，这类场景普遍要求导轨在完全收缩时占用空间小，完全伸出时具备足够的支撑刚性，同时滑动过程无卡滞、运行平顺。从结构设计思路来看，该导轨采用多节嵌套的型材结构，每节导轨的配合面做了适配滑动摩擦的结构设计，预留了安装滚动体或者耐磨衬片的安装位，导轨本体上的多组安装孔位，

　　是按照通用安装间距做的标准化排布，既可以通过螺栓直接固定在设备安装基座上，也可以适配不同规格的安装转接板，降低现场安装的适配难度。导轨的截面采用带加强筋的异型结构，在控制整体重量的前提下，提升了长行程状态下的抗弯曲变形能力，避免伸出长度较大时出现端部下垂的问题，影响运行精度。从安装边界来看，该导轨收缩状态下的截面尺寸紧凑，不会占用过多设备内部的安装空间，完全伸出后的行程覆盖常规中长距离位移需求，导轨两侧的限位结构可以在伸缩到极限位置时提供硬限位，避免行程超程导致的结构脱开。在实际选型匹配时，需要结合实际负载的重量、安装方向（水平安装/垂直安装/侧装）、运行速度来确认是否需要额外加装阻尼结构或者锁定结构，

　　比如垂直安装场景下需要配合自锁结构防止断电或者负载异常时导轨自行滑移，水平重载场景下需要在滑动配合面加装高耐磨的衬片或者钢珠滚动条，降低长期往复运行的磨损量。导轨上预留的多个定位孔，既可以作为安装固定孔，也可以作为位置传感器的触发点安装位，方便集成到位检测功能，适配自动化设备的信号采集需求。在建模过程中，每一节导轨的配合公差都按照滑动配合的常规公差带做了预留，避免结构干涉，同时所有的棱边都做了倒角处理，既符合实际加工的工艺要求，也避免安装过程中锐边划伤操作人员。这类导轨的结构设计没有采用复杂的异形结构，所有的型材截面都适配常规的挤出或者冷拉加工工艺，加工难度低，量产时的成本可控，同时后期维护时只需要定期清理滑动面的杂物、补充润滑脂即可，不需要复杂的维护操作，适合在各类工业设备的直线位移结构中推广使用。
