发动机端盖类异形结构机械练习构件

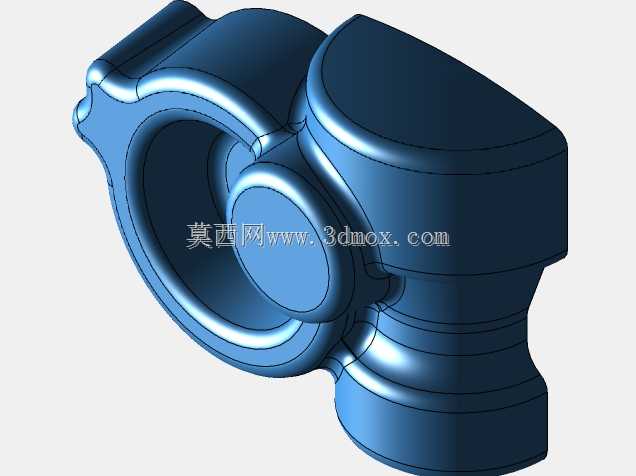

　　该异形构件属于动力系统配套的密封端盖类零件，主要适配小型内燃动力单元的腔体密封需求，在通用小型汽油机、园林机械动力头、小型摩托发动机的缸体端部位置应用较多，核心作用是封闭动力腔体端部，同时为周边附属管路、传感元件提供安装定位基准，避免腔体内润滑油泄漏，同时阻挡外部粉尘、水汽进入动力腔体内部，保障动力单元内部运动副的运行环境洁净度。从结构设计逻辑来看，该零件采用多曲面衔接的异形轮廓，主体以直径40mm的圆形腔体为核心基准，向外延伸出多段不同曲率的圆弧过渡结构，分别对应不同的安装对接面：其中R47.5的大圆弧面适配缸体主腔体的外轮廓，R10、R5等小圆弧过渡结构用于避让周边的螺栓安装位、管路走线空间，避免装配过程中与相邻部件产生干涉。

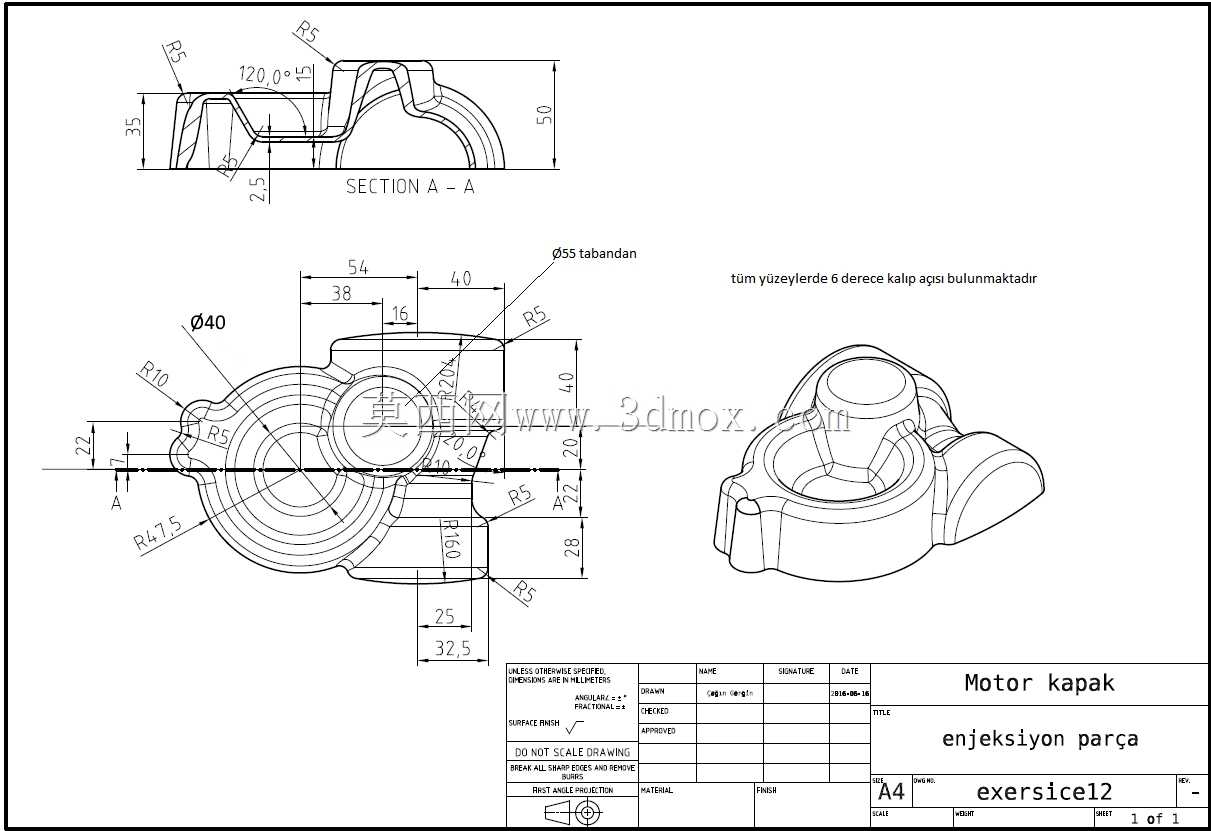

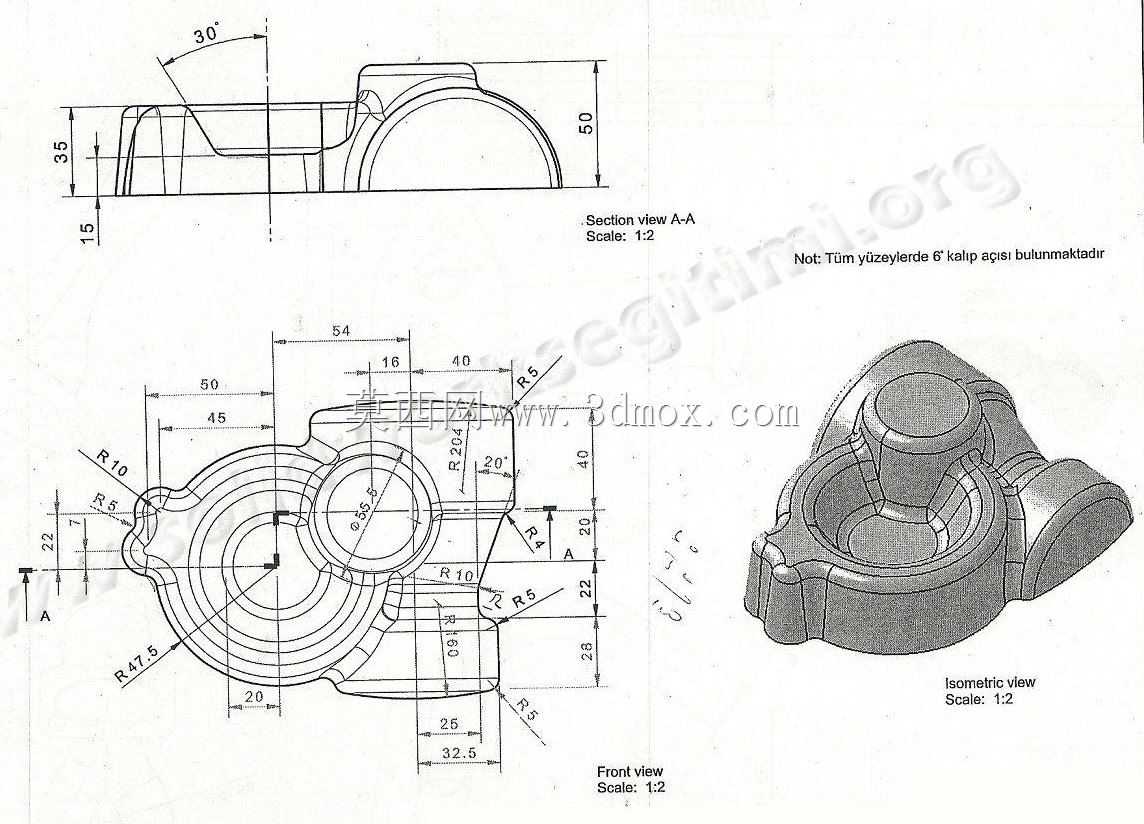

　　零件的截面轮廓带有120度夹角的倾斜定位面，该面主要用于和缸体的对应斜面贴合，实现装配时的快速定位，无需额外工装即可完成初步对位，降低装配环节的对位难度。从尺寸边界来看，零件主体横向最大尺寸控制在54mm范围内，纵向安装边界的总高度为50mm，各安装凸台的定位尺寸分别标注有38mm、16mm、20mm等关键定位参数，所有曲面衔接位置均采用圆角过渡，最小过渡圆角为R5，既避免了应力集中问题，也适配压铸成型的工艺要求，零件所有成型面均预留6度的脱模斜度，满足批量压铸生产的工艺需求，无需后续额外的结构调整即可直接开模生产。在建模过程中需要优先确定核心圆形腔体的基准轴线，以此为基础搭建各方向的安装凸台轮廓，再通过曲面放样、

　　布尔合并等操作完成整体结构的构建，过程中需要重点核对各圆弧面的相切约束关系，避免出现曲面褶皱、曲率突变的问题，同时要保证各安装面的平面度公差符合装配要求，倾斜定位面的角度偏差需要控制在合理范围内，避免装配时出现贴合不严的问题。该类零件的建模练习能够帮助设计者掌握异形多曲面零件的建模思路，熟悉压铸类零件的工艺约束要求，理解动力端盖类零件的结构设计逻辑，在实际设计过程中，还需要结合密封件的安装槽位、螺栓孔的位置公差做进一步优化，保障零件在实际工况下的密封性能与结构强度，承受动力单元运行过程中的振动载荷，避免长期运行后出现连接松动、密封失效的问题。
