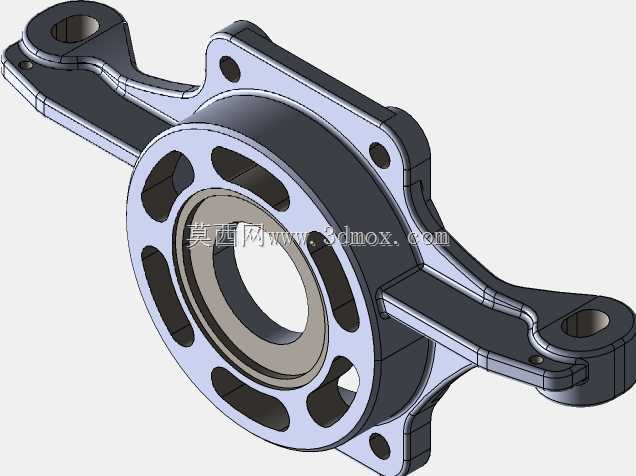

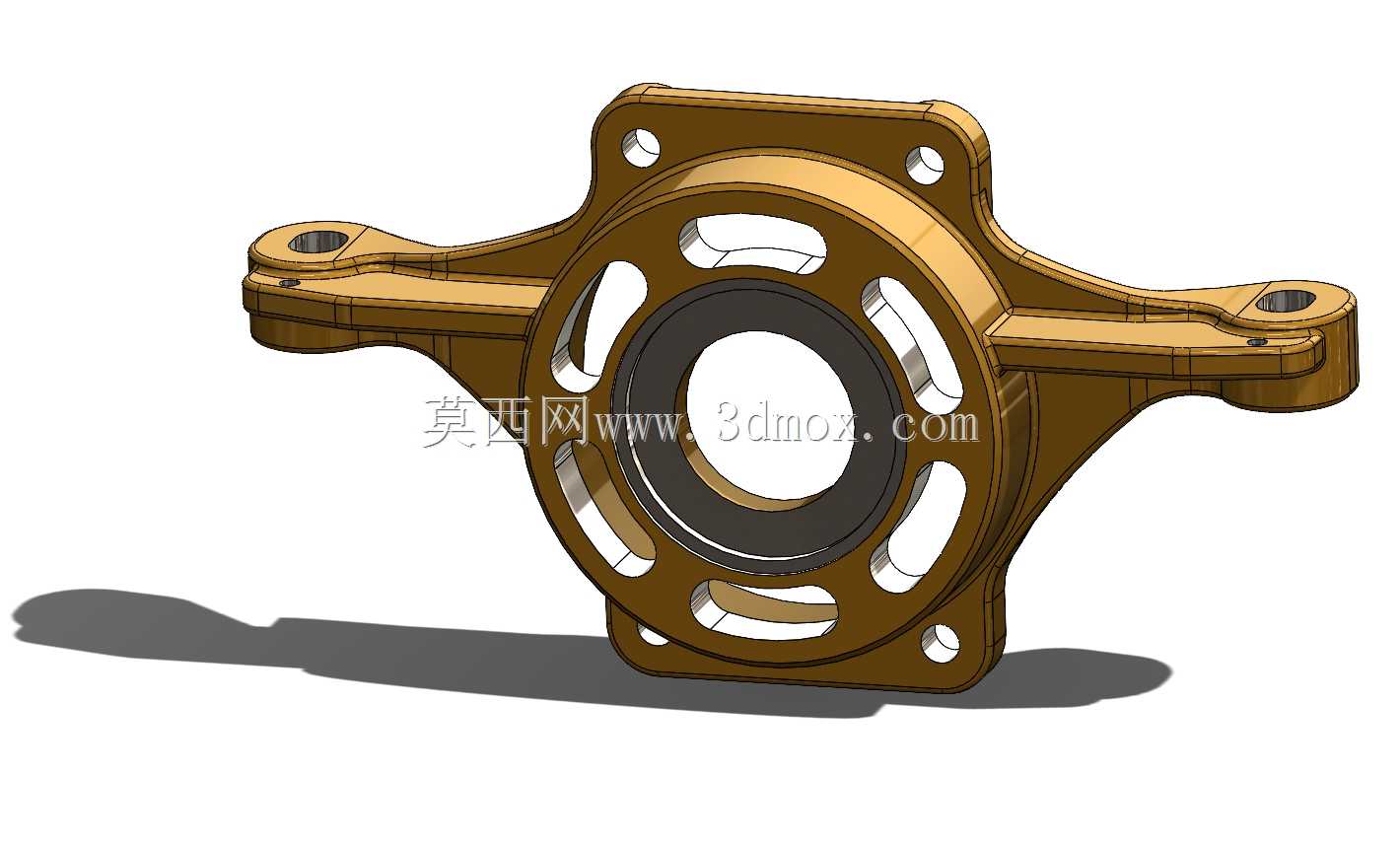

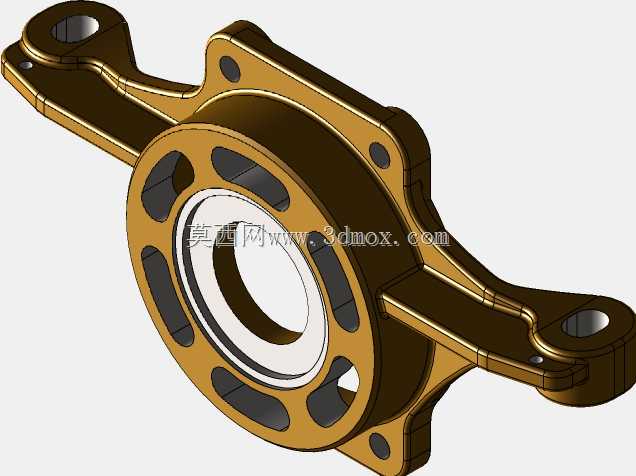

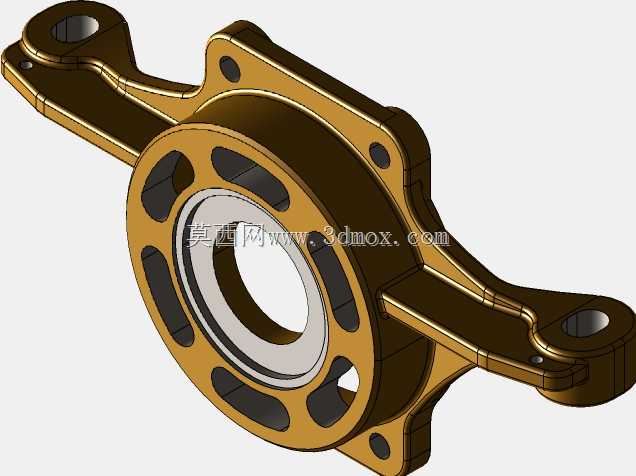

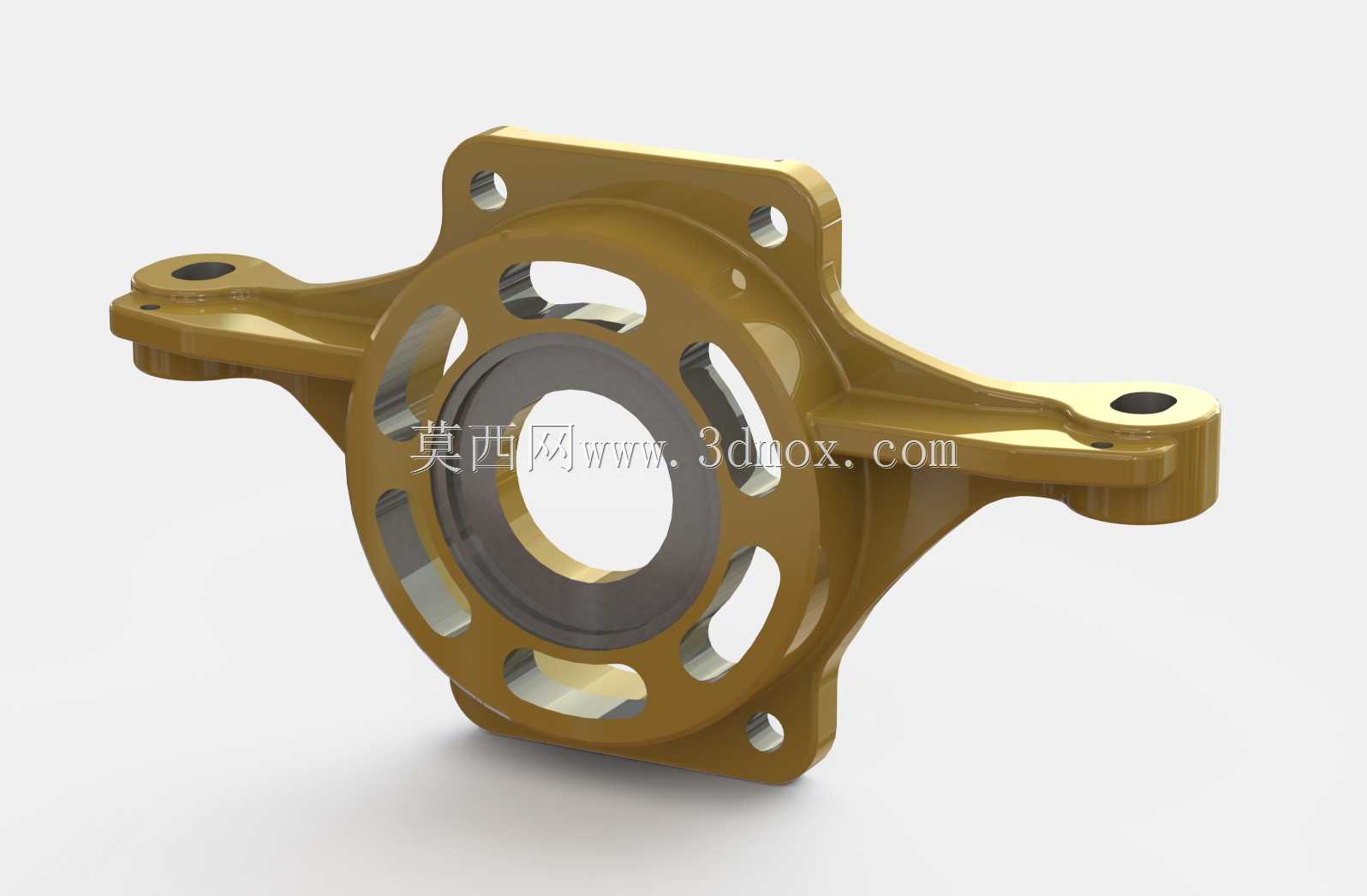

带支耳多孔位法兰式轴承安装支座结构

　　这类带侧向支耳的法兰式轴承安装支座，多应用在中小功率传动系统的径向与轴向复合支撑场景中，常见于小型动力输出单元、农用机械侧传动组、轻工设备的传动轴系定位环节，核心作用是为深沟球轴承或者角接触轴承提供稳定的安装基准，同时通过支耳结构抵消轴系运转时产生的径向倾覆力矩，避免轴承外圈在载荷循环下出现蠕变移位。从结构设计逻辑来看，主体采用环形法兰基体作为核心承载区，内孔与轴承外圈采用基孔制过渡配合，配合面预留0.02-0.05mm的压装余量，内孔端面设计有0.5mm的卸荷槽，避免压装轴承时端面尖角刮伤轴承外圈镀层。法兰基体上均匀分布的6处镂空槽，并非单纯为了减重，实际是为了在铸造或者机加工过程中释放毛坯内应力，减少热处理后的形变，

　　同时也能在设备运转时为轴承提供一定的散热空间，避免长期高速运转下热量堆积导致配合间隙变化。三处沿圆周分布的主安装孔采用锪平设计，保证螺栓安装时端面贴合度达到90%以上，避免螺栓预紧时出现偏载导致支座倾斜。两侧延伸的支耳结构是整个零件的设计重点，支耳上的安装孔位与主法兰面存在12mm的高度差，能够适配安装面存在台阶差的设备机架，不需要额外加装调整垫片，支耳与主法兰的过渡位置采用R8的圆角过渡，避免应力集中，在承受1200N的侧向倾覆载荷时，过渡位置的应力集中系数可控制在1.3以内，满足长期交变载荷下的疲劳强度要求。安装边界方面，主法兰外径为128mm，两侧支耳的安装孔中心距为186mm，整体安装高度为42mm，

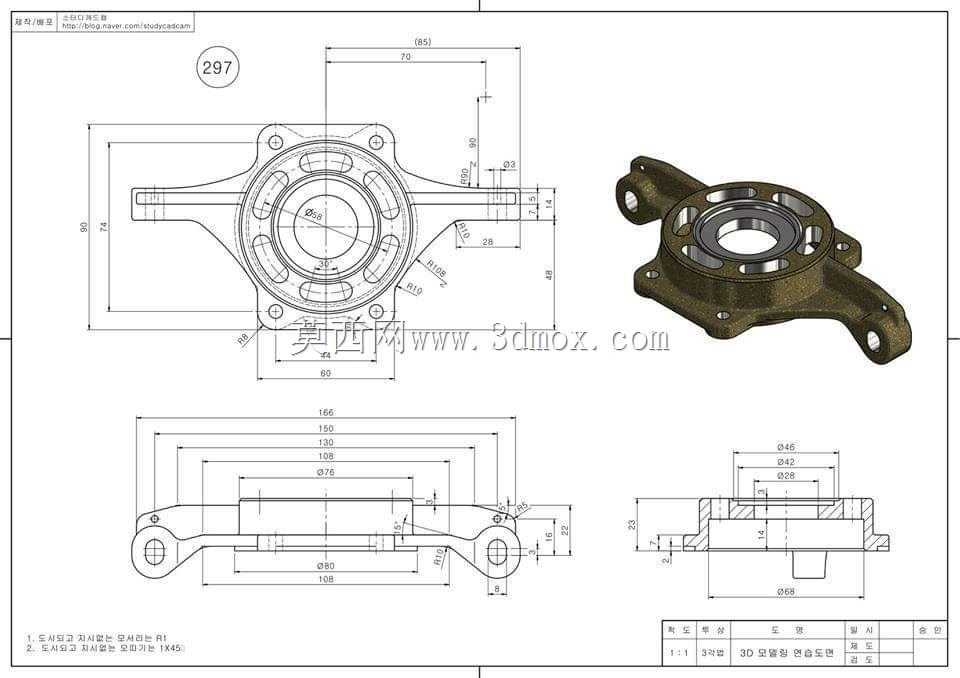

　　能够适配外径62mm的标准系列轴承，支耳安装孔采用φ8.5的通孔设计，适配M8的内六角圆柱头螺栓进行固定，主法兰端面的安装孔为φ10.5通孔，适配M10的固定螺栓，所有安装孔的位置度公差控制在φ0.1mm以内，保证安装时轴承与传动轴的同轴度要求，避免轴系运转时出现别劲、异响等问题。在实际建模过程中，这类结构需要重点关注过渡圆角的处理、配合面的公差预留，以及安装孔的锪平深度设计，锪平深度一般控制在2mm，既保证螺栓头能够完全沉入，又不会因为过深削弱支耳的结构强度。
