异形铰接支撑机械零件结构设计

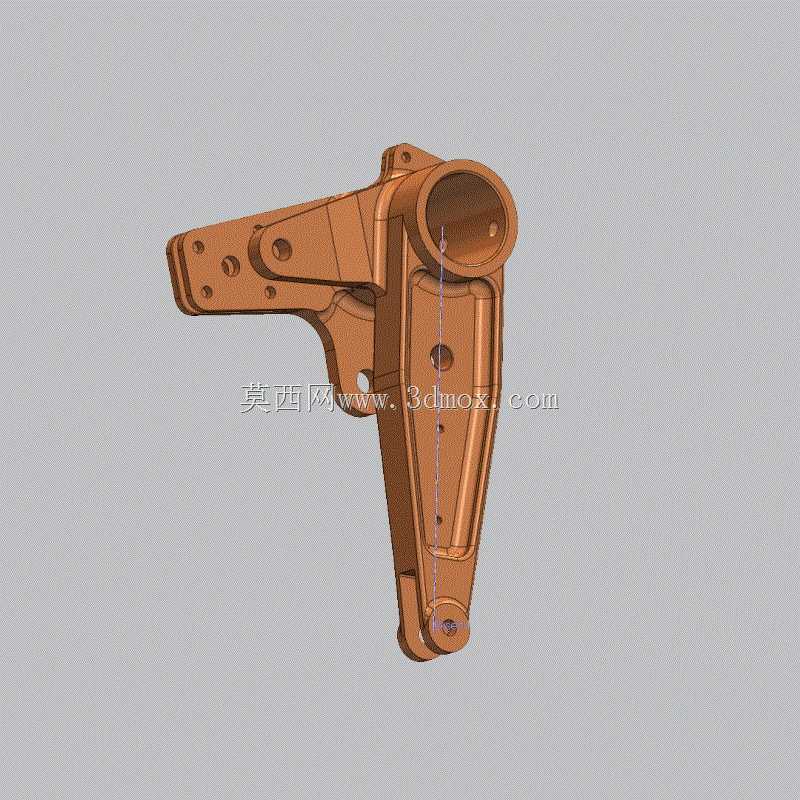

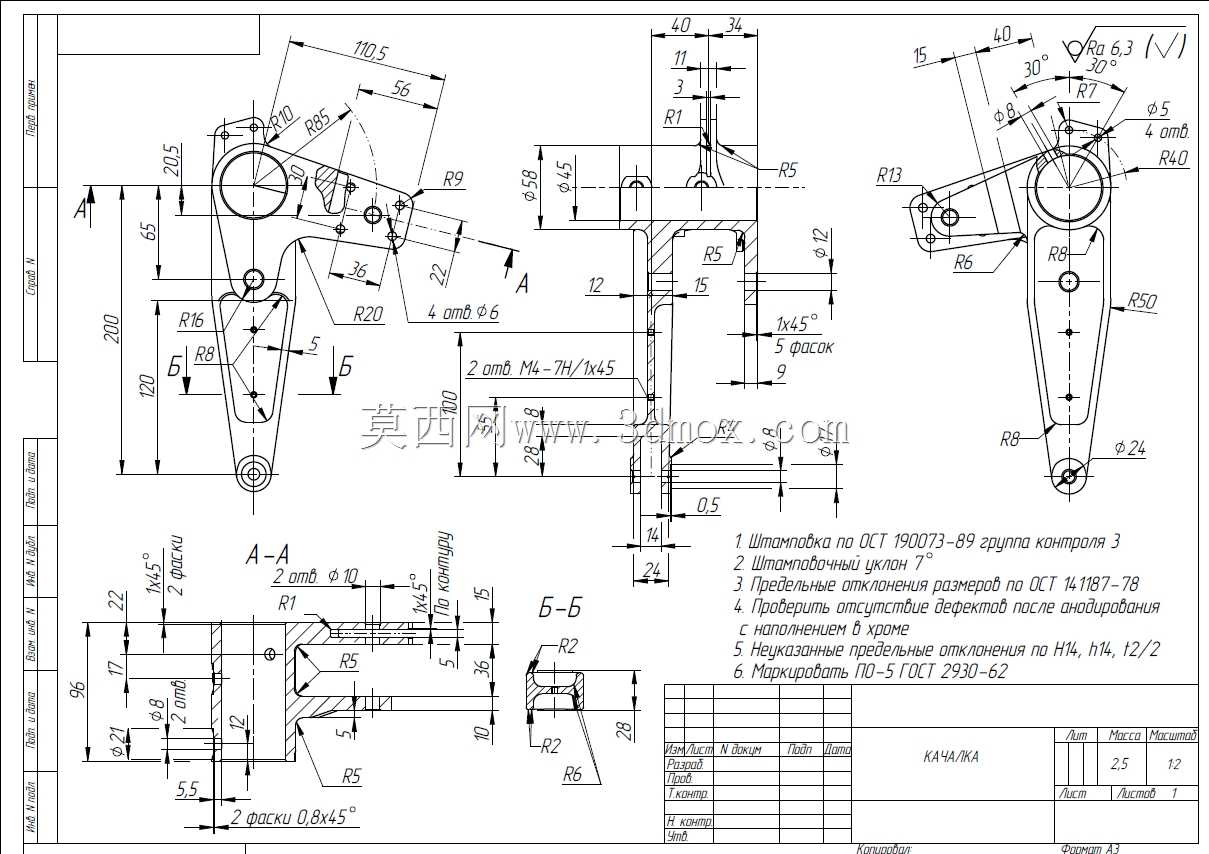

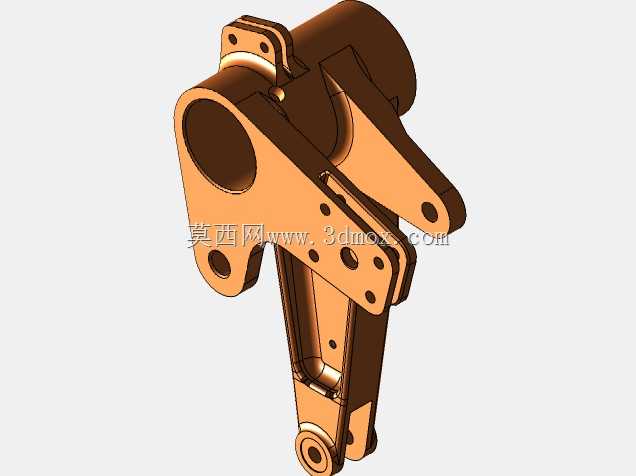

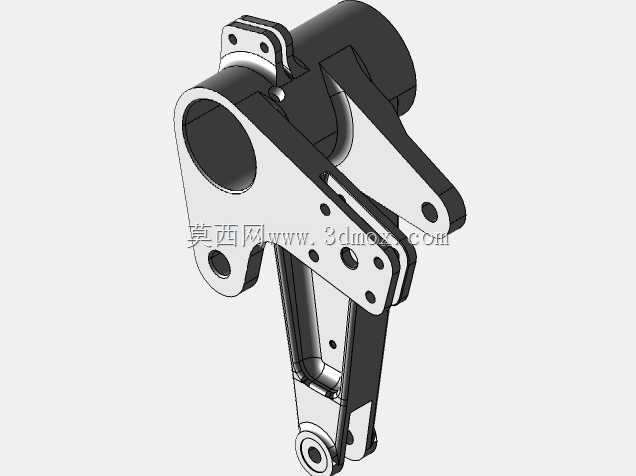

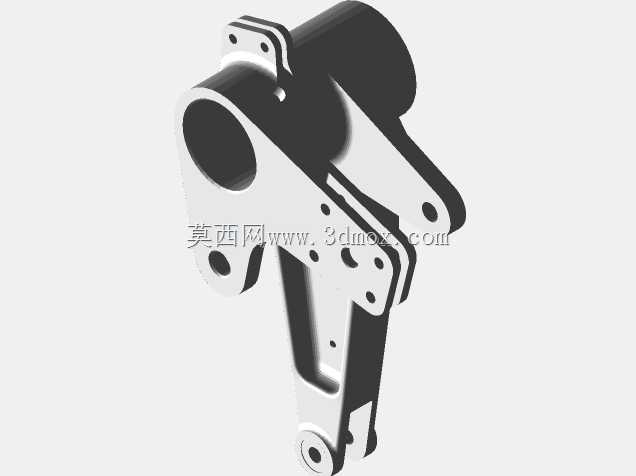

　　该零件属于机械传动系统中的异形铰接支撑构件，主要应用于需要实现多自由度摆动连接、同时承载径向与轴向复合载荷的设备工位，常见于轻工自动化设备的摆臂连接端、小型工程机械的操纵连杆铰接位、专用工装夹具的活动支撑段，在设备运行过程中承担力的传导、运动轨迹约束、相邻部件相对位置限位的核心作用。从结构设计逻辑来看，零件主体采用变截面异形臂结构，一端设置大直径通孔铰接座，孔内壁预留了衬套安装的配合余量，可根据实际载荷工况选配铜基衬套或滚针轴承，降低铰接转动过程中的摩擦损耗，铰接座端面设计有均匀分布的沉头安装孔，用于配合端盖实现铰接轴的轴向定位，避免运行过程中轴系窜动。臂身部分采用多段加强筋与减重槽结合的结构形式，在保证整体抗弯、抗扭强度的前提下，

　　尽可能去除非承载区域的材料冗余，降低零件自身重量，减少运动过程中的惯性冲击，臂身表面分布的多组不同孔径的通孔，分别用于附属管线的固定、限位挡块的安装、以及初始装配过程中的工艺定位，孔位的位置度公差在设计时预留了0.02mm的装配调整余量，可适配不同批次加工件的装配误差。另一端的小直径铰接孔与大端孔的中心距经过严格的运动学仿真校核，保证连接后的摆臂运动行程符合设计预期，不会出现运动干涉问题。从安装边界来看，零件大端铰接座的外圆直径、臂身的最大外廓宽度、小端铰接位的凸台高度，均适配常规安装空间的尺寸要求，安装时无需对相邻部件进行额外的切削改造，可直接替换同安装尺寸的原有铰接支撑件。零件的壁厚设计遵循均匀过渡原则，

　　相邻壁厚差控制在2mm以内，避免铸造或注塑成型过程中出现缩孔、翘曲等成型缺陷，所有棱边均设计了R1-R3的过渡圆角，既可以降低应力集中系数，提升零件的疲劳寿命，也能避免装配过程中尖锐棱边划伤操作人员或相邻管线。在实际选型应用时，可根据设备的载荷等级选择对应材质的加工件，轻载工位可选用压铸铝合金材质降低自重，中载工位可选用45号钢调质处理提升强度，重载腐蚀环境下可选用不锈钢材质适配工况需求。
